第 4 章 操作篇
4-6.
印刷准备
44
放大相机图像
在［印刷准备］ - ［注册记号位置］画面中触摸 ，显示如下画面。
(a) 显示所选记号的相机放大图像。
(b) 显示与基板大小比例相对应的基板图。
触摸基板图，相机图像移动到触摸到的位置。
(c) 选择相机位置的 JOG 移动及移动速度。
(d) 显示所选记号位置的当前值、数据坐标（已注册的值）、偏移量值。
第 4 章 操作篇
4-6.
印刷准备
45
4
4-6-3.
印刷位置修正
调整印刷偏移量，确保印刷时钢网对准基板位置。
可执行［印刷位置校准］、［印刷位置确认］、［印刷位置修正］3 种。搬入基板后，根据需要从画面
左侧的子菜单中选择项目进行调整。
记号
项目
说明
印刷位置校准 识别钢网与基板的位置校准点，然后自动设定印刷偏移量。
通过该操作，印刷位置处于基本对准的状态。
印刷位置确认 识别钢网与基板记号并进行位置修正后，工作台上升并变为印刷时的
状态。
在此目视确认是否对准印刷位置。若有偏差，可利用触摸屏上显示的
箭头按钮（JOG）修正位置。
印刷位置修正 实际执行印刷动作，根据印刷前自动识别到的位置校准点与锡膏的附
着位置之差检测出印刷位置的偏差，然后设定印刷偏移量，让印刷位
置变为正确状态。
第 4 章 操作篇
4-6.
印刷准备
46
(A) 印刷对位
使用同一轴上的记号和铜箔，设定印刷偏移量。
从画面左侧的子菜单中选择［印刷位置校准］，显示如下画面。
1
确认基板已固定。
如果处于未固定的状态，请触摸［搬入基板］(a) 后搬入基板。
2
触摸［位置校准 执行］ (b)。
显示以下对话框后，请触摸［OK］。
3

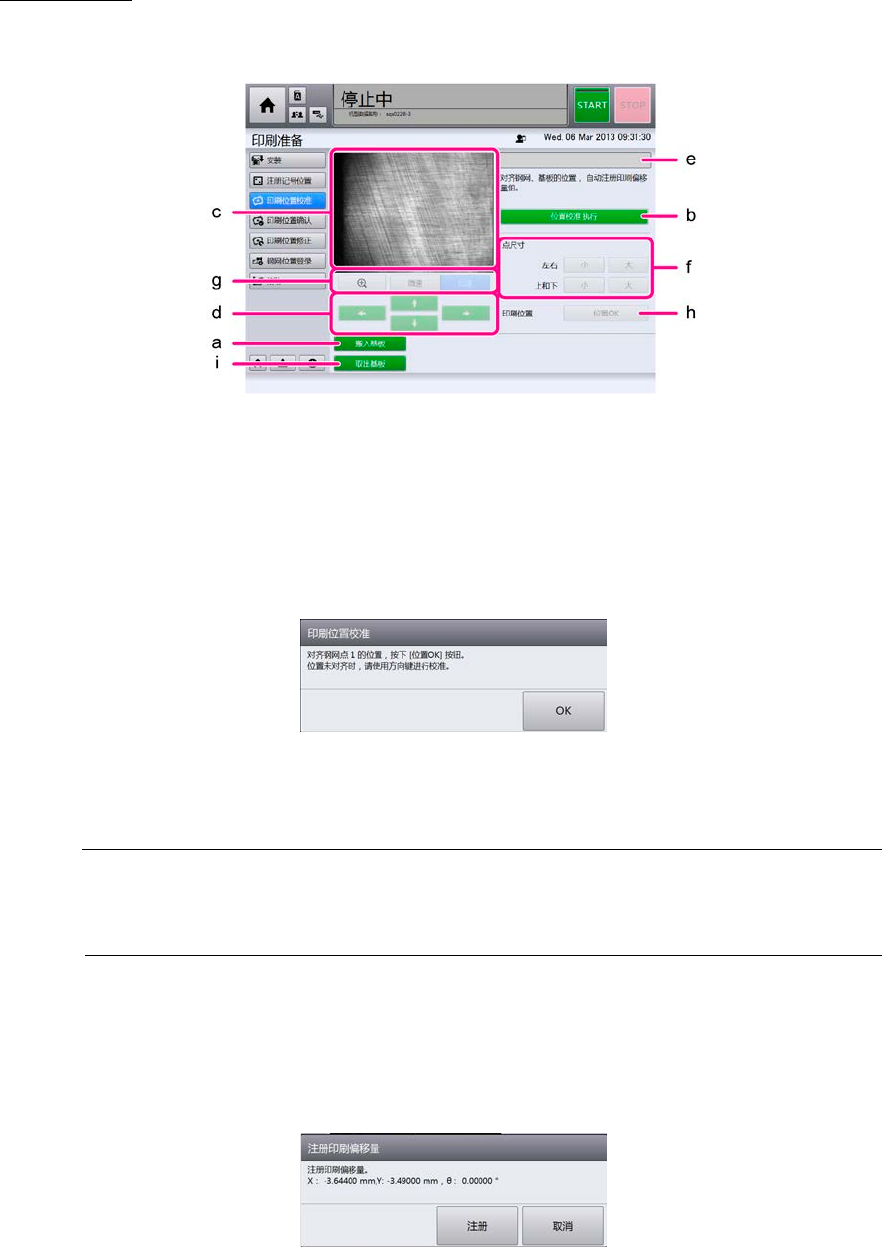

一边观察摄像机图像 (c)，一边按箭头按钮 (d)，手动修正记号的位置。
(e) 中将显示摄像机图像上拍到的记号名称。
Tips
•
触摸 (f) 按钮，可调整点的大小。
•
触摸 (g) 按钮，可放大摄像机图像，或更改钢网工作台的移动速度。
4
触摸［位置 OK］ (h)。
5
重复步骤 3 和步骤 4，对准其他记号的位置。
对准所有记号的位置后，将显示以下对话框。
