第 3 章 导入篇 3-4. 钢网与刮 刀的安装 14 3-4. 钢网与刮 刀的安装 操作本机触屏式 监视器可安装 和取下钢网和 刮刀。在主 菜单 中触摸 ［印刷准备 ］，显示［安 装］ 画面 。 3-4-1. 钢网的安装 (a) 挡块引脚 (b) 钢网夹具 (c) 钢网宽 度滑 动 用手 柄 (d) 钢网支架 (e) 挡块引脚 用孔
第 3 章 导入篇
3-3. 总压缩空气源的连接
13
3

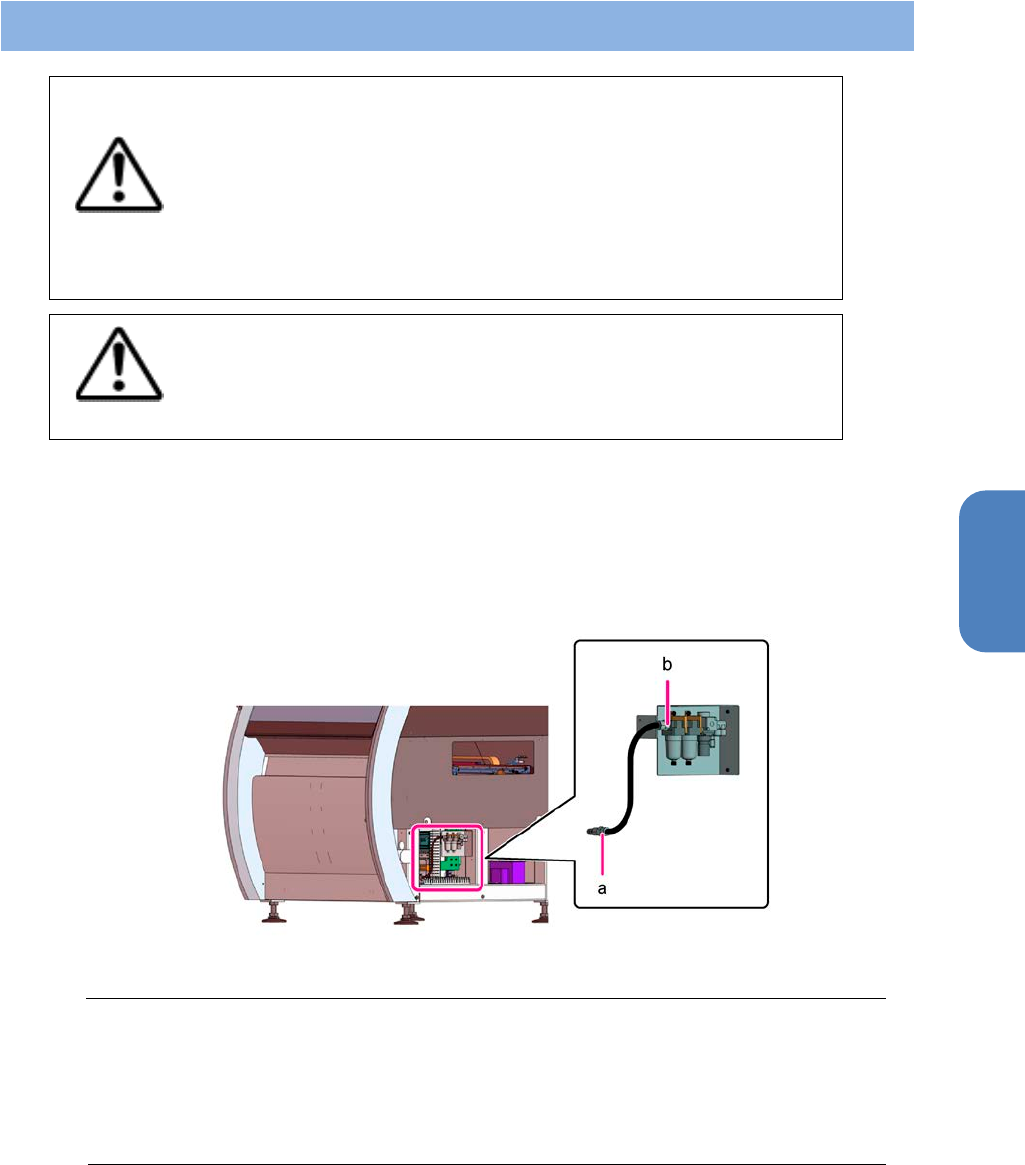

3-3. 总压缩空气源的连接
警告
关于工厂总压缩空气的供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行加装空
气干燥器、排水沟等除水装置。
压缩空气内含有化学药品、以及含有机溶剂的合成油、盐分、腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
小心
工厂总压缩空气请务必使用通过压缩空气净化装置供给的 0.49MPa ～
0.70MPa 的干燥气体。潮湿空气会对本机造成不良影响，引起误动作。
将工厂总压缩空气连接到本机右侧的空气压缩装置。使用以下任何一种方式进行连接。
•
将耦合器（高耦合器）(a) 连接到工厂空气管的插座上（高耦合器插座，日东工器制 20SH 或相
当品）。
•
从总压缩空气引入用Φ12 mm 单触式接头 (b) 上取下导管，将其直接插入工厂空气导管
（Φ12 mm）。
有关气压确认方法的详情，请参阅“5-2-2. 每天检查”。
注意
•
如果气压降到 0.4MPa
以下，即使接通电源，触屏画面上也会显示气压不足消息，机
器处于停止状态。
•
请用户自行准备连接到本机的空气管、空气导管和空气源的供给切断装置（高耦合器
插座）。
第 3 章 导入篇
3-4.
钢网与刮刀的安装
14

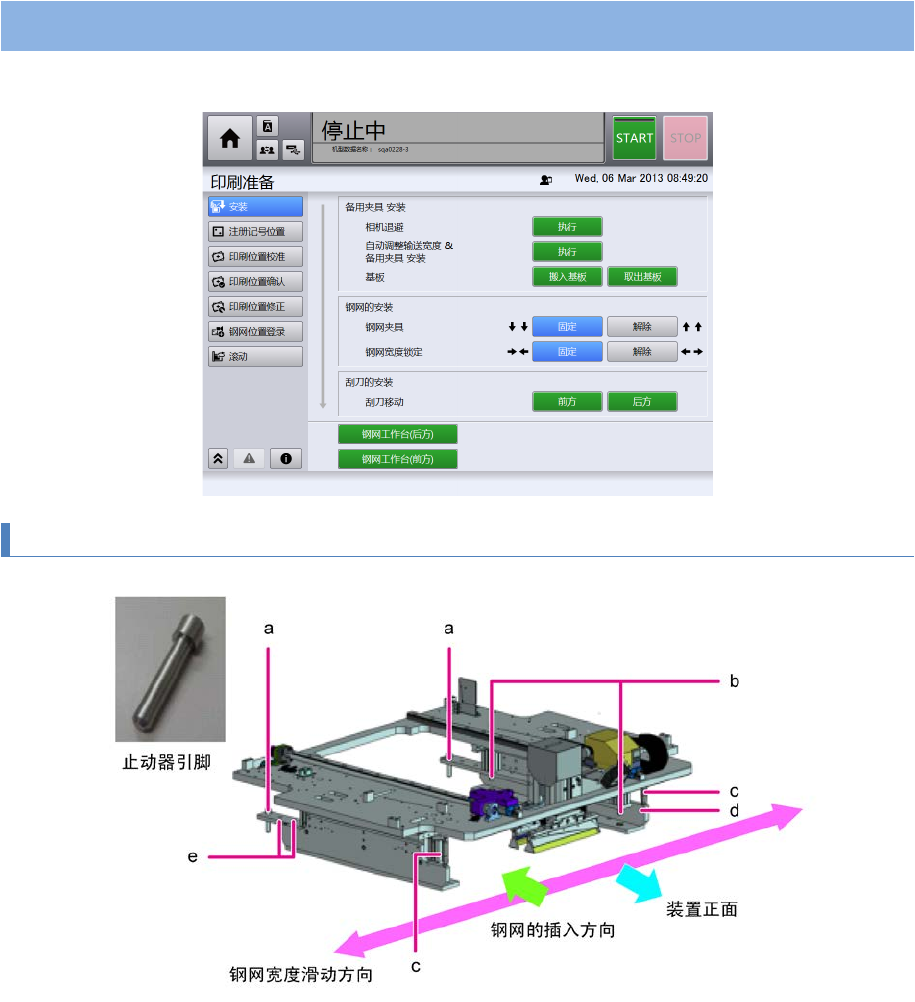

3-4. 钢网与刮刀的安装
操作本机触屏式监视器可安装和取下钢网和刮刀。在主菜单中触摸［印刷准备］，显示［安装］画面。
3-4-1.
钢网的安装
(a) 挡块引脚
(b) 钢网夹具
(c) 钢网宽度滑动用手柄
(d) 钢网支架
(e) 挡块引脚用孔
第 3 章 导入篇
3-4. 钢网与刮刀的安装
15
3
挡块引脚的位置设定
将钢网后侧的挡块引脚安装在对应钢网大小的位置的孔上。
左右各有 4 个挡块引脚用孔。
对应各钢网大小的挡块引脚的位置如下所示。
钢网的纵向大小
挡块引脚的位置（从前方开始按顺序）
550mm 第 1 个
650mm 第 2 个
736mm 第 3 个
750mm 第 4 个
设定钢网宽度大小
1
触摸［钢网宽度锁定］的［解除］后松开钢网支架。
2
将联锁钥匙转到 OFF，打开正面盖板。
3
将左右钢网支架的位置调整到与横向宽度对应的位置。
4
触摸［钢网宽度锁定］的［固定］后固定钢网。
钢网的插入和固定
如果钢网的外形大小与前次生产的机型相同，请从此处开始操作。
请在将刮刀后退至本机后方的状态下，安装或取下钢网。
1
触摸［钢网夹具］的［解除］后解除夹具。
2
将联锁钥匙转到 OFF，打开正面盖板。
3
请在确认钢网夹具已上升后，将钢网插入钢网支架。
4
将钢网牢牢安放在 2 根挡块引脚上。
5
触摸［钢网夹具］的［固定］后固定钢网。
Tips
•
请执行步骤 1 至 3，取出钢网。
