第 4 章 操作篇
4-5.
编辑机型数据
26
4-5-3.
印刷条件
从画面左侧的子菜单中选择［印刷条件］，显示如下画面。
印刷处理选项卡
(a) 印刷压力
分别设定刮刀后方与刮刀前方的印刷压力。
(b) 离网
速度 指定离网时基板下降的速度。
行程 指定离网时基板下降的距离。
方式 选择离网动作。
匀速：基板以恒定速度下降。
加速和减速：加速后，一边减速一边让基板下降。
时间点 选择印刷后基板离网与刮刀上升的顺序。
(c) 锡膏供给的滚动直径
如果锡膏的滚动直径小于设定值，则提醒供给锡膏。
使用锡膏自动供给机（选购）时可自动供给。
(d) 检测印刷后图像
使用钢网位置注册功能（选项）时，选择［有效］。
(e) 刮刀
速度 输入印刷时的刮刀移动速度。
动作次数 输入印刷时刮刀动作的次数。设定为 1 次将单向动作，设定为 2 次将进行
1 次往复动作。
超出行程 输入印刷时刮刀超出基板宽度进行移动的距离。
第 4 章 操作篇
4-5.
编辑机型数据
27
4
印刷偏移量选项卡
(a) 印刷偏移量
输入印刷时 X、Y、θ 的偏移量值。
［系统设定］ - ［印刷位置］菜单的印刷偏移量项目中勾选［注册时附加机型数据］进行注册
时，X、Y 的偏移量值被清零。
(b) 各刮刀的印刷偏移量的修正值
分别输入后方刮刀从后方往前方移动时 (刮刀后方)，或前方刮刀从前方往后方移动 (刮刀前方)
时的偏移量值 (X、Y)。
Tips
•
印刷偏移量可从［印刷准备］菜单更改。
支撑选项卡
第 4 章 操作篇
4-5.
编辑机型数据
28
(a) 支撑 2 段上升
备用平台的上升速度可分为 2 档进行设定。备用平台接触基板底面之前，通过减慢上升速度，
将基板抬起一定量，使备用平台对基板造成的冲击控制在最低限度。
2 段上升 选择［是］时，功能有效，可设定［速度］与［行程］的值。
速度 设定接触到基板时备用平台的上升速度。
行程 应用［速度］中设定的值，设定备用平台的上升距离。
行程的适用范围（以基板底面为基准面）
起点：低于基准面，到基准面的距离为设定值的一半的位置
终点：高于基准面，到基准面的距离为设定值的一半的位置
(b) 支撑 2 段下降
备用平台的下降速度可分为 2 档进行设定。在输送带皮带的表面与基板底面接触之前降低下降
速度，使输送带皮带对基板造成的冲击控制在最低限度。
2 段下降 选择［是］时，功能有效，可设定［速度］与［行程］的值。
速度 设定输送带皮带接触基板底面时备用平台的下降速度。
行程 应用［速度］中设定的值，设定备用平台的下降距离。
行程的适用范围（以输送带皮带表面为基准面）
起点：高于基准面，到基准面的距离为设定值的一半的位置
终点：低于基准面，到基准面的距离为设定值的一半的位置

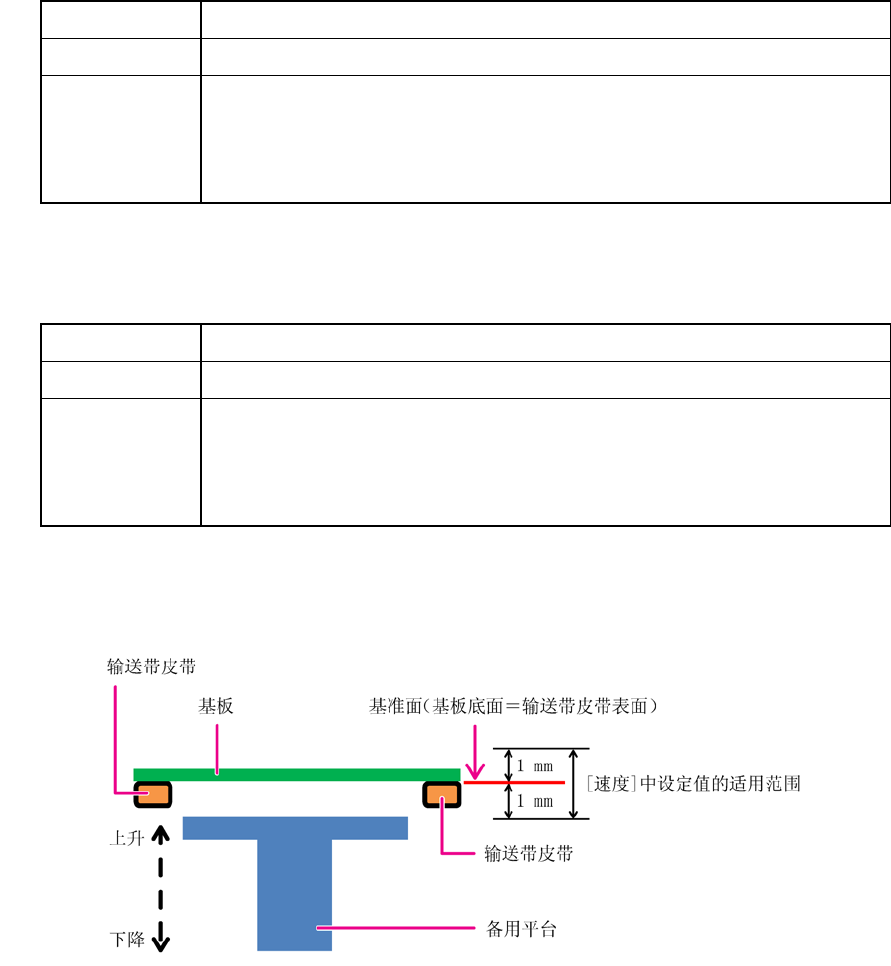

从基板搬入方向查看的基板与备用平台
将［行程］设定为 2mm 时的例子
印刷后检查选项卡（选购项）
有关印刷后检查的设定。有关详情，请参阅“7-5-6.设定是否启用印刷后检查功能和检查频率”。
