RP-1_使用说明书.pdf - 第166页
第 5 章 维护篇 5-2. 保养检查 8 5-2-3. 每月检查 每个月需进 行以下 检查。 信号塔检查 确认指示灯是否 正常。 刮刀头部动作的 确认 请确认 以下 动 作。 － 刮刀头的上 和下动作 － 印刷压力的 开 / 关 更换清洁装置（选件）真空过滤 器 请按照以下步骤 更换。 1 取下清洁装置右侧的真空盒盖。 2 更换盖子反面的过滤器。 3 将盖子装回原位。
第 5 章 维护篇
5-2. 保养检查
7
5
6
去除清洁装置（选件）的真空吸嘴及其周边粘着的锡膏，使用溶剂等进行清扫。
7

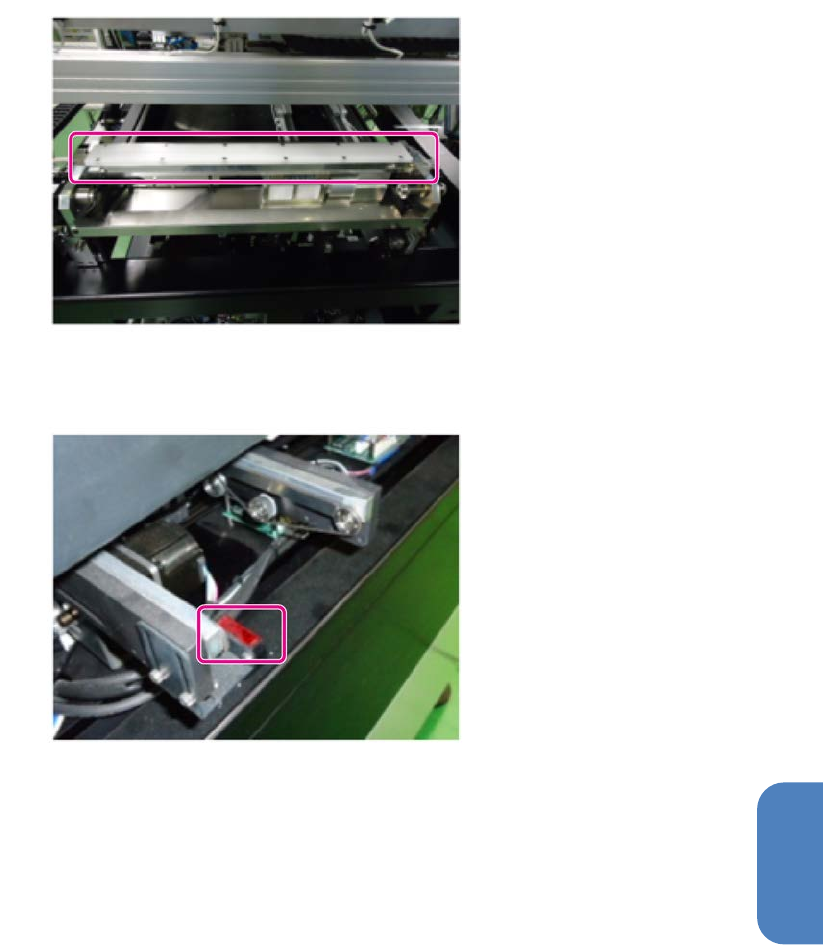

去除基板搬入侧、搬出侧的各基板检测传感器表面的灰尘及污垢。
8
确认各轴是否有异音，同时确认紧急停止功能是否正常动作。
1 将运行模式设为［演示］，触摸共用面板的[START]开始演示运行。
2 确认各轴是否有异音。
3 按下本机正面左侧的紧急停止开关，确认以下动作。
－ 各轴是否停止
－ 触屏式监视器上是否显示已按下紧急停止的消息
4 确认完成后，顺时针旋转紧急停止开关以解除，进行画面右上角显示的 ［重置］。
第 5 章 维护篇
5-2. 保养检查
8
5-2-3.
每月检查
每个月需进行以下检查。
信号塔检查
确认指示灯是否正常。
刮刀头部动作的确认
请确认以下动作。
－ 刮刀头的上和下动作
－ 印刷压力的开/关
更换清洁装置（选件）真空过滤器
请按照以下步骤更换。
1
取下清洁装置右侧的真空盒盖。
2
更换盖子反面的过滤器。
3
将盖子装回原位。
第 5 章 维护篇
5-2. 保养检查
9
5
5-2-4.
每半年检查
每半年需进行以下检查。
滚珠丝杆、导杆加油润滑
请对各轴的滚珠丝杆、导杆装置加油润滑。加油后请进行演示运行。
注意
•
应当使用各部分适用的润滑油。
•
加油时请注意不要混入异物。
•
涂抹润滑油时，请擦掉旧润滑油和异物后，再涂抹新的润滑油。
推荐润滑油
涂抹部位
润滑油的型号
滚珠丝杆 Alvania S2
导杆组件 基板翘曲矫正级别调节 MULTEMP PS No.2
上述以外 Alvania EP2
滚珠丝杆
请直接在丝杆的转动面涂抹润滑油。
