第 4 章 操作篇 4-6. 印刷准备 44 放大相机图像 在［印刷准备］ - ［注册记 号位置］画面 中触摸 ，显示如下画面 。 (a) 显示所 选记 号的 相机放大图 像。 (b) 显示与基 板大小比例相 对应 的基 板 图。 触摸基板图 ，相机 图 像移 动到触摸到 的位置。 (c) 选择相机 位置的 JOG 移动 及移 动 速度。 (d) 显示所 选记 号位置的当 前值、数据坐 标（已注册的 值）、偏移量 值。
第 4 章 操作篇
4-6.
印刷准备
43
4

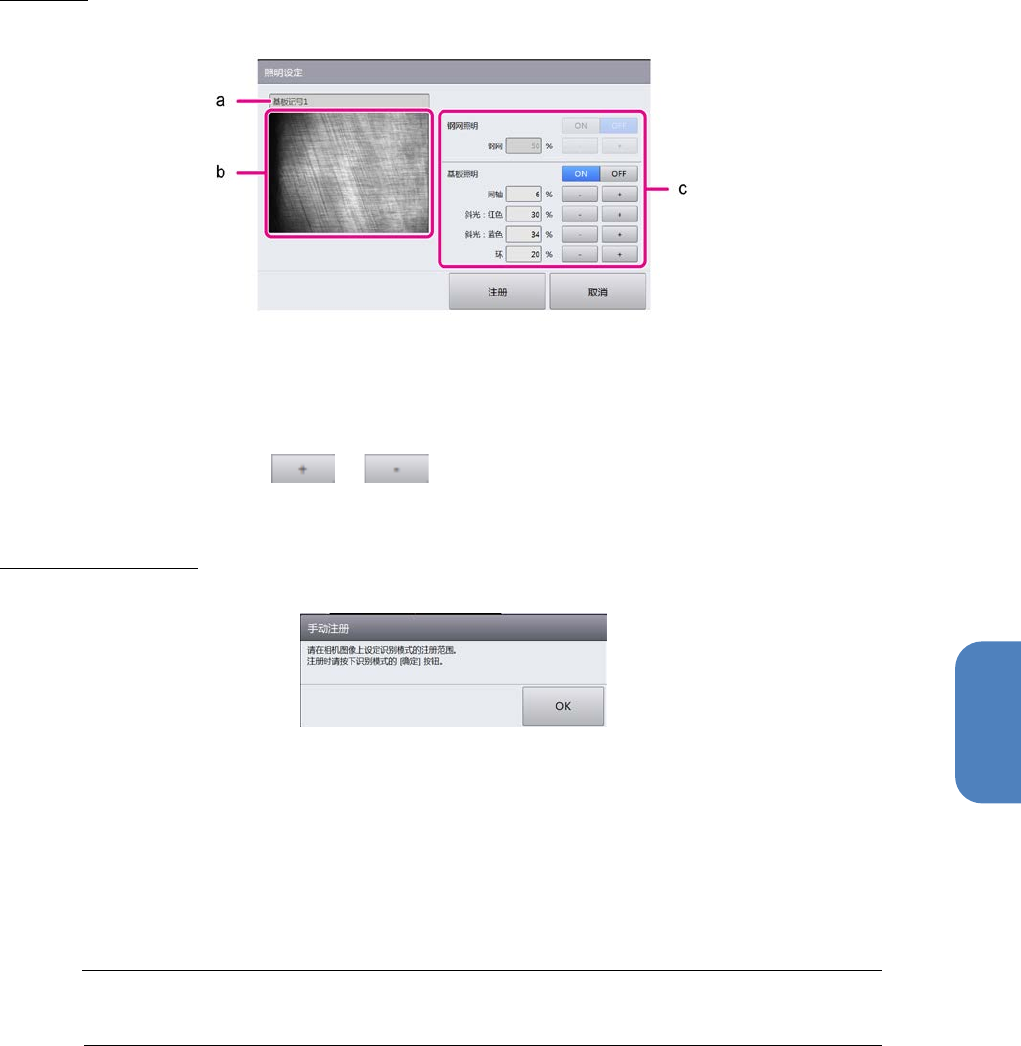

照明设定
在［印刷准备］ - ［注册记号位置］画面中触摸［照明设定］，显示如下画面。
(a) 显示所选记号。
(b) 显示所选记号的相机图像。
(c) 可进行钢网照明、基板照明的 ON/OFF 操作、显示当前值、变更设定。
触摸数值调整，或使用
/ 调整，触摸［注册］按钮，将在机型数据中反映。
识别模式的手动注册
在［印刷准备］ - ［注册记号位置］画面中触摸［用户注册］，显示如下画面。
1
触摸［OK］关闭对话框。
2
在相机画面上指定注册为识别区域的区域。
触摸相机画面上创建的方框各边，调整大小、形状。通过拖曳方框的中心，移动其位置。
3
触摸［OK］。
Tips
•
此处注册的内容将在机型数据中反映。
第 4 章 操作篇
4-6.
印刷准备
44

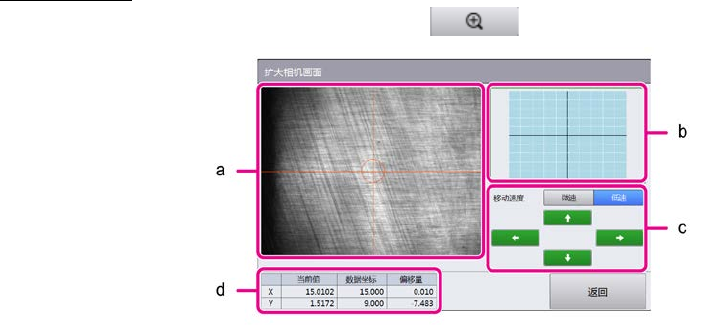

放大相机图像
在［印刷准备］ - ［注册记号位置］画面中触摸 ，显示如下画面。
(a) 显示所选记号的相机放大图像。
(b) 显示与基板大小比例相对应的基板图。
触摸基板图，相机图像移动到触摸到的位置。
(c) 选择相机位置的 JOG 移动及移动速度。
(d) 显示所选记号位置的当前值、数据坐标（已注册的值）、偏移量值。
第 4 章 操作篇
4-6.
印刷准备
45
4

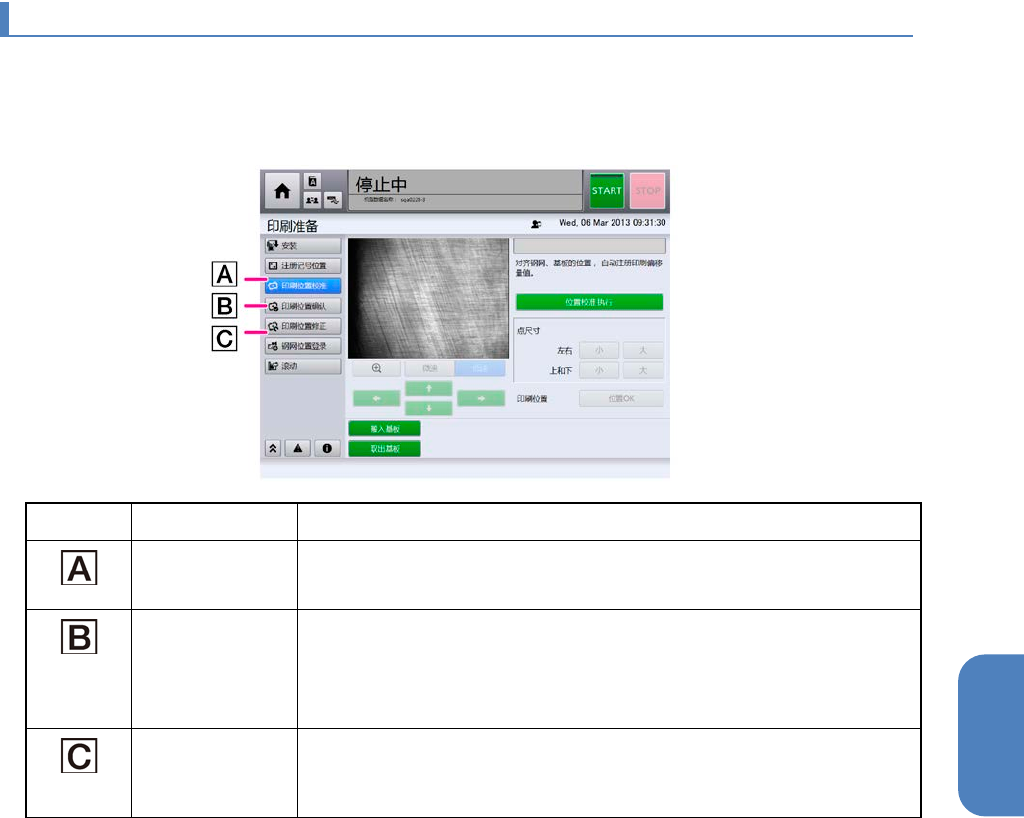

4-6-3.
印刷位置修正
调整印刷偏移量，确保印刷时钢网对准基板位置。
可执行［印刷位置校准］、［印刷位置确认］、［印刷位置修正］3 种。搬入基板后，根据需要从画面
左侧的子菜单中选择项目进行调整。
记号
项目
说明
印刷位置校准 识别钢网与基板的位置校准点，然后自动设定印刷偏移量。
通过该操作，印刷位置处于基本对准的状态。
印刷位置确认 识别钢网与基板记号并进行位置修正后，工作台上升并变为印刷时的
状态。
在此目视确认是否对准印刷位置。若有偏差，可利用触摸屏上显示的
箭头按钮（JOG）修正位置。
印刷位置修正 实际执行印刷动作，根据印刷前自动识别到的位置校准点与锡膏的附
着位置之差检测出印刷位置的偏差，然后设定印刷偏移量，让印刷位
置变为正确状态。
