第 4 章操作篇 4-7. 自动运行 53 4 (c) 运行模式当前运行模式 (d) 周期时间 ( 秒 ) 每生产 1 张基板的周期在运行模式中选择［演示］时不显示。 (e) 详细信息在另一个窗口中显示生产工序的进度状况。 (f) 剩余量显示清洁用纸与锡膏的余量。 (g) 取出基板相机返回退避位置，可打开正面盖板，取出基板。 (h) 基板与刮刀的位置以绿色动画显示当前的基板位置（搬入位置 …

第 4 章操作篇

4-7.

自动运行

4-7. 自动运行

进行与自动运行有关的设定及确认。

在主菜单中触摸［自动运行］。

4-7-1.

自动运行设定

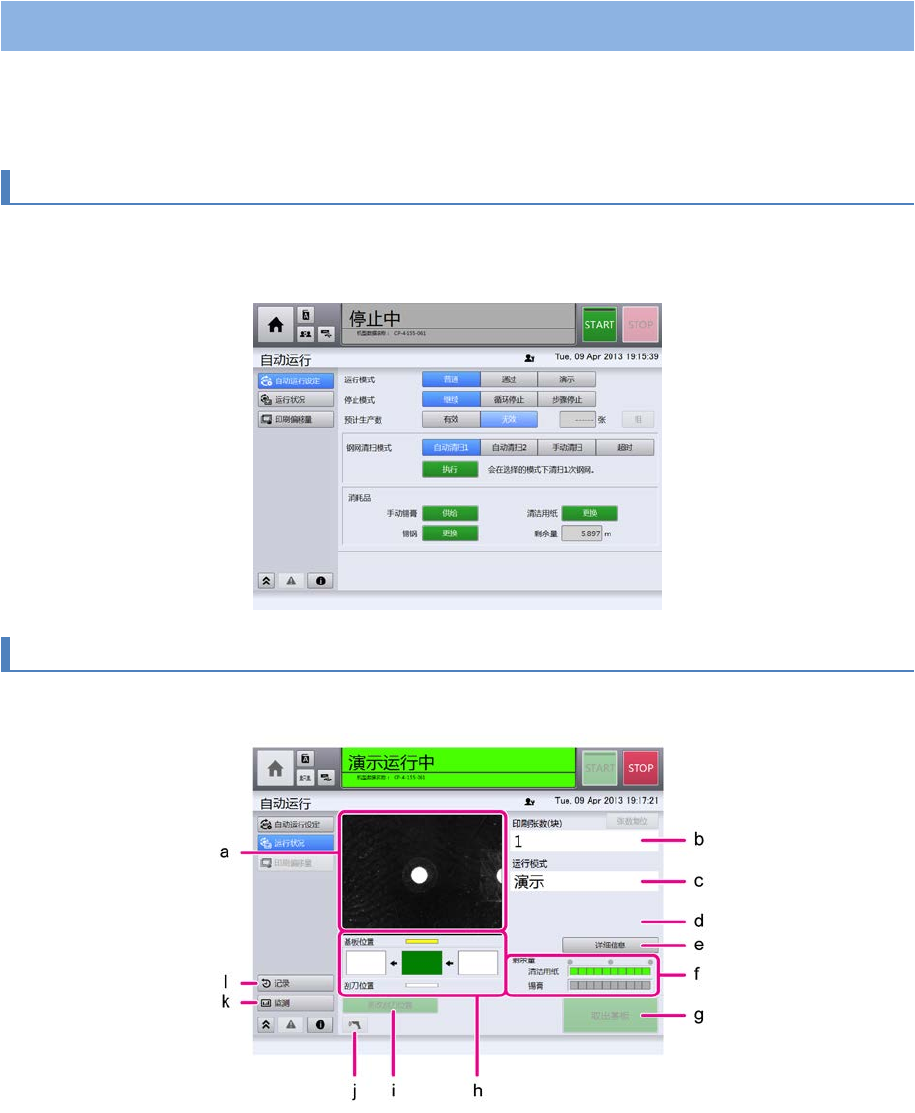

从画面左侧的子菜单中选择［自动运行设定］，显示如下画面。

显示当前设定的运行/停止模式。

4-7-2.

运行状况

从画面左侧的子菜单中选择［运行状况］，显示如下画面。

(a) 确认图像

显示生产中的校准图像。

(b) 印刷张数(块)

计数当前的生产张数。

第 4 章操作篇

4-7.

自动运行

当前运行模式

(d) 周期时间(秒)

每生产 1 张基板的周期

在运行模式中选择［演示］时不显示。

(e) 详细信息

在另一个窗口中显示生产工序的进度状况。

(f) 剩余量

显示清洁用纸与锡膏的余量。

(g) 取出基板

相机返回退避位置，可打开正面盖板，取出基板。

(h) 基板与刮刀的位置

以绿色动画显示当前的基板位置（搬入位置、印刷位置、搬出位置）。另外，以黄色动画显示

当前的刮刀位置（后方、前方）。

(i) 更改刮刀位置

每次触摸按钮时，让刮刀移动到与当前位置相反的位置。

(j) 条形码读取按钮（选购项）

显示读取条形码的弹出画面。

(k) 监测

触摸按钮，可移动至监测画面。

(l) 记录

触摸按钮，可移动至记录画面。

第 4 章操作篇

4-7.

自动运行

4-7-3.

印刷偏移量

变更机型数据中注册的印刷偏移量的值，并调整印刷位置。

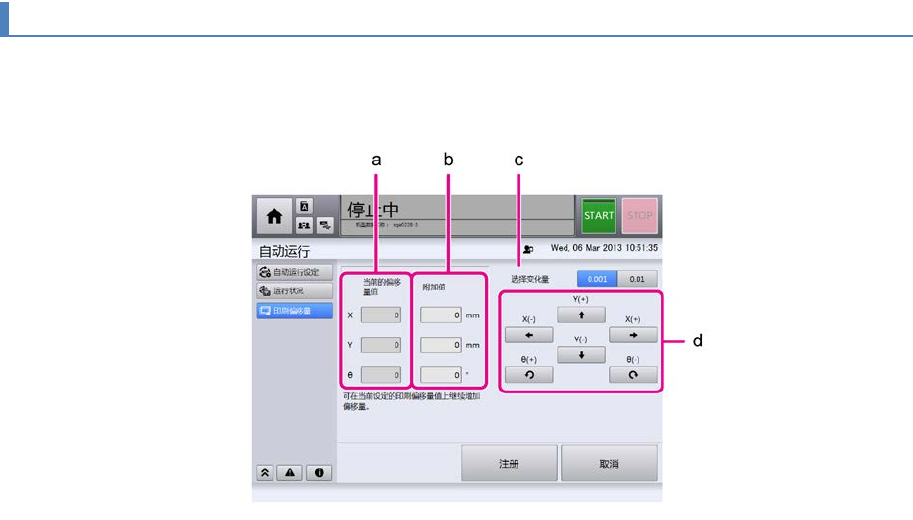

从画面左侧的子菜单中选择［印刷偏移量］，显示如下画面。

(a) 当前的偏移量值

当前机型数据中注册的印刷偏移量的值

(b) 附加值

输入叠加到当前偏移量值上的各值（X、Y、θ）。通过在输入栏中直接输入，或触摸 JOG 按钮

(d)，在输入栏中自动输入叠加值。

触摸［注册］，更新机型数据，变更后的值 (a) 被应用。

从 0.01mm 或 0.001mm 中选择印刷偏移量的叠加单位。

(d) 触摸各按钮设定叠加值。
