第 7 章 选件
7-5.
印刷后检查
17
7
6

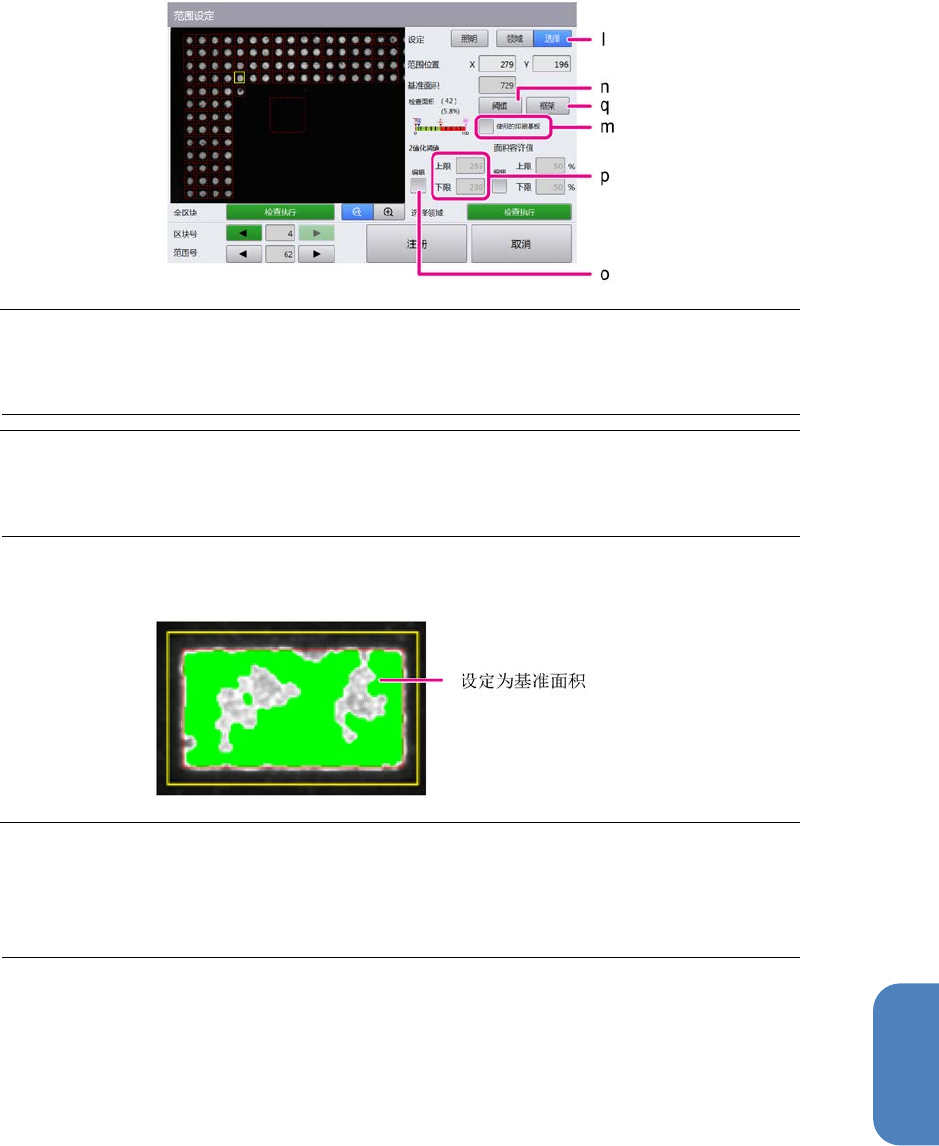

设定基准面积值。选择任意检查区域后，触摸［设定］的［手动追加］(l)。
在印刷后检查中，利用因锡膏印刷在图案上，无法看到图案的状态，将“残留有多少图案”作
为判断标准。在各个检查区域设定基准面积值。
有如下设定方法。
- 在检查区域内使用 2 值化阈值的检测方法（6-1）
- 使用检查区域面积的方法（6-2）
注意
•
在使用印刷有锡膏的基板上设定基准面积时，触摸并勾选［使用的印刷基板］复选框
(m)。
Tips
•
在步骤 5 的“5-1.
自动设定”中所设定的检查区域中，自动设定基准面积。如位置等
没有变更，可省去步骤 6。
6-1. 在检查区域内使用 2 值化阈值的检测方法
触摸［阈值］(n)。根据阈值，将涂绿色的部分设定为基准面积。
Tips
•
阈值将用作步骤 5-1 中自动设定检查区域时所使用的［在块通用设置］的 2
值化阈
值（共用）的值。如果要分别设定 2 值化阈值，触摸并勾选 2 值化阈值的编辑框
(o)，输入上限和下限(p)。
第 7 章 选件
7-5.
印刷后检查
18

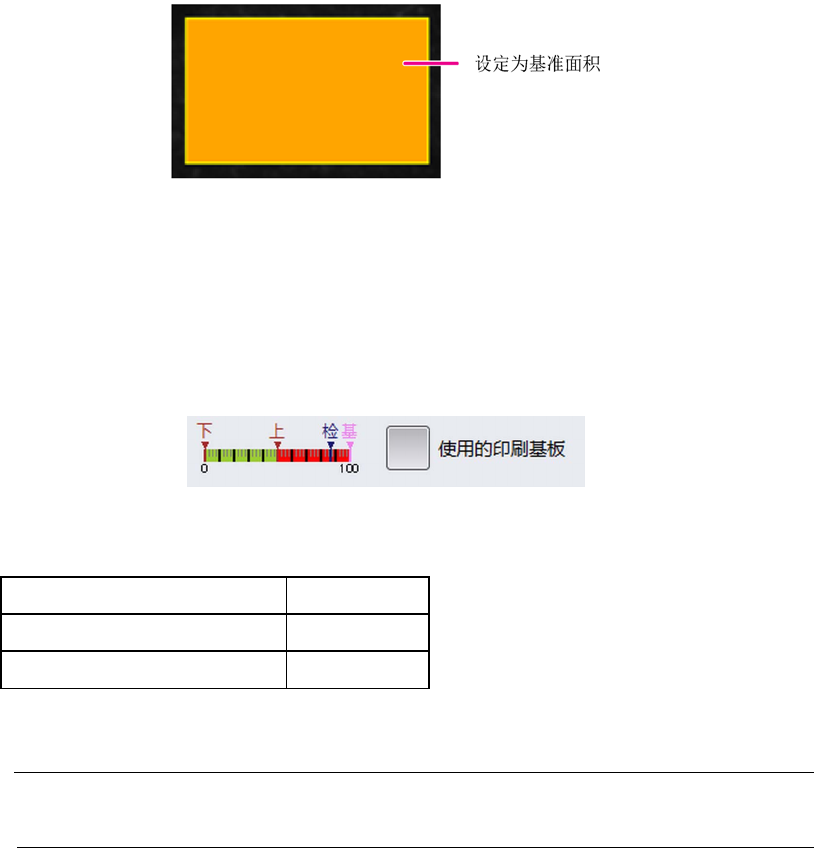

6-2. 使用检查区域面积的方法
触摸面积设定的［框架］(q)。与阈值无关，将检查区域内设定框内涂橙色的部分设定为基准面
积。
7
设定容许值。
设定判断标准的容许范围。基准视设定而异。
― 使用未印刷锡膏的基板设定时(7-1)
― 使用印刷锡膏的基板设定时(7-2)
7-1. 使用未印刷锡膏的基板时
确认未勾选［使用的印刷基板］复选框。
基准面积即为图案的面积。该基准面积将“通过锡膏印刷，残留有多少图案”设定为容许范
围。
锡膏未覆盖图案 100％
锡膏覆盖一半的图案 50％
锡膏覆盖全部的图案 0％
先在设定为检查区域的领域中印刷了多少锡膏，残留有多少图案面积，再设定上限值和下限
值。检查基准面积时，如果检测面积比例较大，则“锡膏未覆盖图案＝锡膏量较少”。
注意
•
锡膏的印刷面积超过图案面积时，则无法检测。
第 7 章 选件
7-5.
印刷后检查
19
7

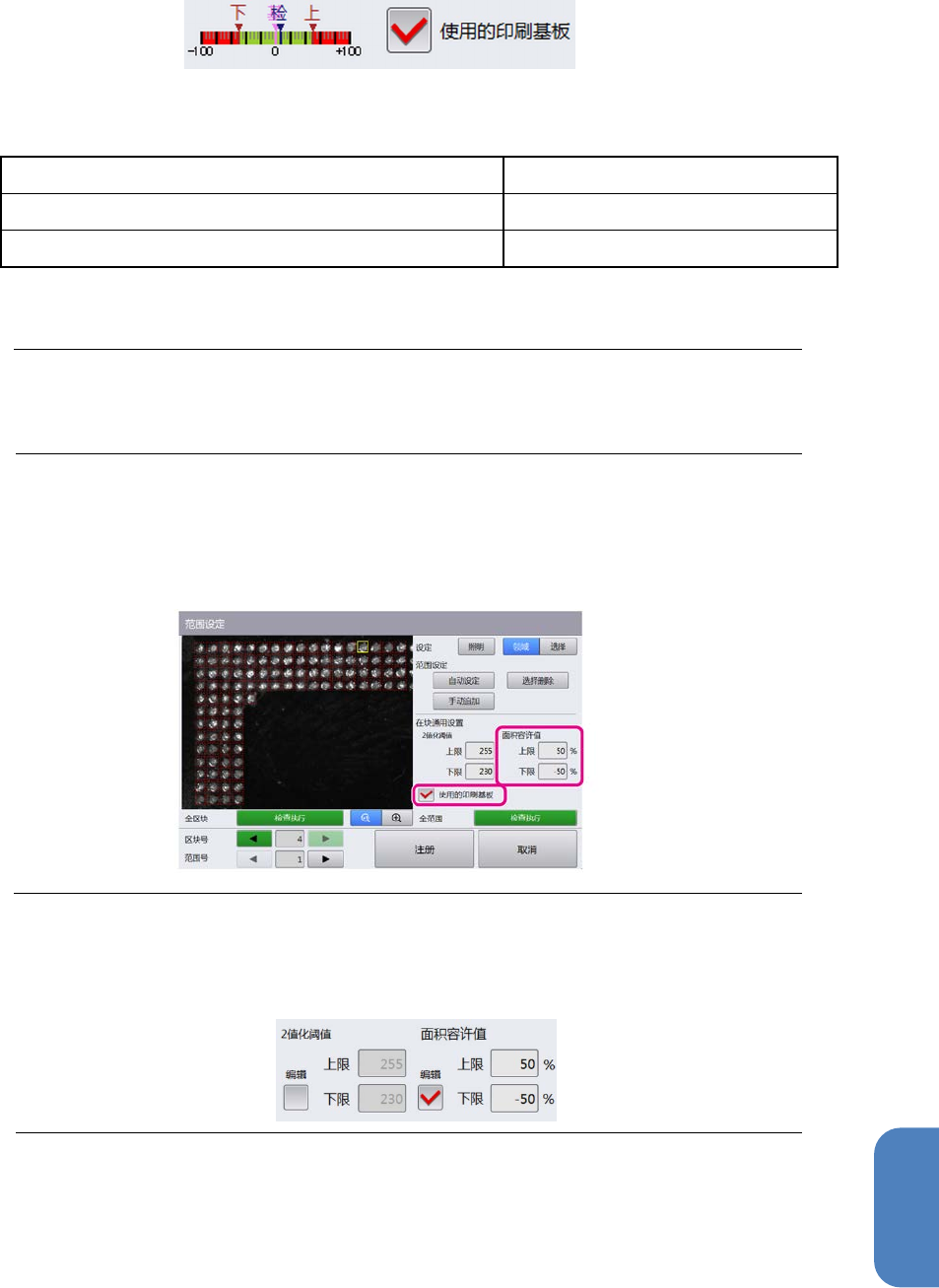

7-2. 使用印刷锡膏的基板时
勾选［使用的印刷基板］复选框。
使用印刷锡膏的基板时，当锡膏印刷在图案上的状态下，基准面积为剩余的图案面积。 由于将
该状态的面积作为基准，因此检测与基准面积相同的面积时为 0％（中央值）。
锡膏量比登录的印刷状态更少 正值（检测面积增加）
锡膏量与登录的印刷状态相等 0％
锡膏量比登录的印刷状态更多 负值（检测面积减少）
请在指定为检查区域的领域中以印刷的锡膏量为基准，预计锡膏量在何种程度上增加较为适
宜，再设定上限值和下限值。
注意
•
锡膏的印刷面积超过图案面积时，则无法检测。
•
由于使用印刷锡膏的基板，请调整照明设定，确保锡膏不会发白光。
在步骤 5 的设定画面中，可设定区块内的共用设定。
•
在区块内所有的检查区域中使用印刷锡膏的基板时，勾选［使用的印刷基板］。勾选所有检
查区域的［使用的印刷基板］。
•
在区块内进行共用设定时，在［面积容许值］中输入上限值和下限值。
Tips
•
要对各个检查区域分别设定面积容许值时，选择任意检查区域，在步骤 6
的设定画面
中触摸并勾选［面积容许值］的［编辑］复选框，分别设定上限值和下限值。
