第 4 章 操作篇 4-10. 手动操作 78 显示照明设定的 弹出画面，可 设定钢网与基 板照明的开 / 关，以及各处 照明的 强度（比例）。 可触摸 / 按钮调整。 注意 • 负极 限、正 极 限是分 别根据各 传 感 器的检 测显 示极限， 通常（软件极 限正常 发挥 功能 时）不会变为红 色显 示。 • 微动运行时，到 达软件极限则 会显 示警告 对话 框，无法继续移动 。 Tips • 触摸数 值输 入区域，显示滑块 （ ），…
第 4 章 操作篇
4-10.
手动操作
77
4
4-10-3.
相机、照明
从画面左侧的子菜单中选择［相机、照明］，显示如下画面。
(a) 选择相机画面中显示的相机。
(b) 选择相机画面中显示的记号位置。
(c) 设定相机的移动速度
(d) 相机的 JOG 移动方向
(e) 各传感器的检测动作指示器
指示器
绿色（亮灯）
灰色（熄灯）
基板检测(左) 基板搬出传感器（左）打开的状态 基板搬出传感器（左）关闭的状态
基板检测(右) 基板搬出传感器（右）打开的状态 基板搬出传感器（右）关闭的状态
快门 相机图像识别下方（基板）的状态 相机图像识别上方（钢网）的状态
解除基板挡块 基板挡块升起的状态 左述以外的状态
按压基板中央
（后方） 解除
基板中央压杆（后方）上升的状态 左述以外的状态
按压基板中央
（前方） 解除
基板中央压杆（前方）上升的状态 左述以外的状态
(f) 检测传感器指示器
左或下（显示红色）：负极限
中央（显示黄色）：原点
右或上（显示红色）：正极限
(g) CX1 轴/CX2 轴/CY 轴同时移动到退避位置。
(h) 各轴的当前坐标位置
(i) 照明设定
第 4 章 操作篇
4-10.
手动操作
78
显示照明设定的弹出画面，可设定钢网与基板照明的开/关，以及各处照明的强度（比例）。
可触摸
/ 按钮调整。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
Tips
•
触摸数值输入区域，显示滑块（
），移动滑块调整亮度。
第 4 章 操作篇
4-10.
手动操作
79
4
4-10-4.
刮刀

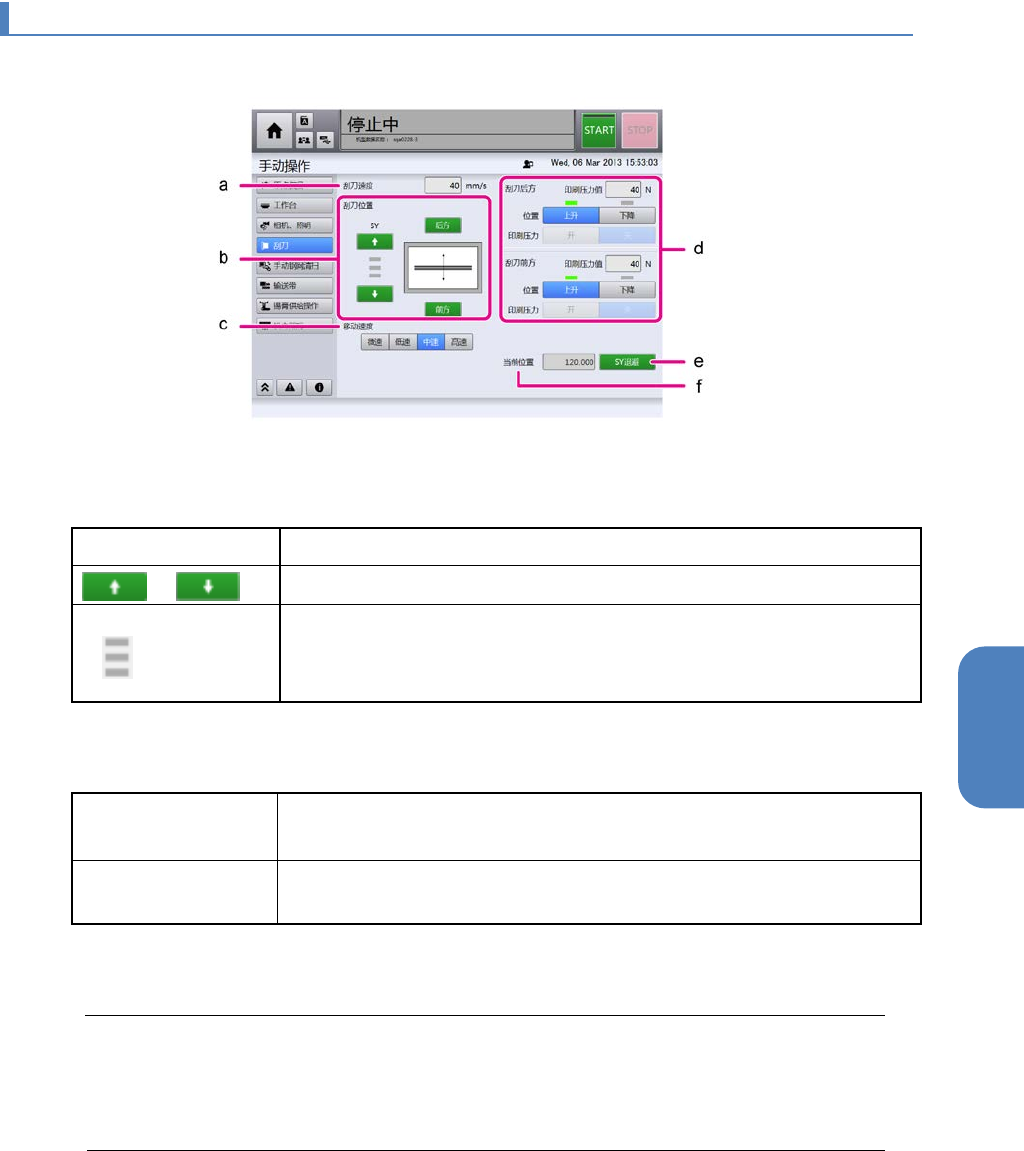

从画面左侧的子菜单中选择［刮刀］，显示如下画面。
(a) 用数字键盘输入刮刀速度。
(b) 刮刀位置
后方／前方 刮刀向后方/前方移动。
/
刮刀往上下方向 JOG 移动。
检测传感器指示器
（
）
上（显示红色）：正极限
中央（显示黄色）：原点
下（显示红色）：负极限
(c) 设定刮刀的移动速度
(d) 刮刀头（后方/前方）的设定
上升／下降 刮刀头移动至上升极限/下降极限。
上升状态、下降状态下，各指示器亮绿灯。
开／关 触摸［开］后，就将根据设定的印刷压力下降。触摸数值，将显示键
盘，可变更数值。
(e) SY 轴移动到退避位置。
(f) 显示刮刀的当前位置。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
