RP-1_使用说明书.pdf - 第35页
第 2 章 系统概要 2-3. 机器的 构成 7 2 相机装置 锡膏供给装置（选件） (a) 拧入式盖子 (b) 锡炉 (c) 裁剪器
第 2 章 系统概要
2-3. 机器的构成
6
2-3. 机器的构成

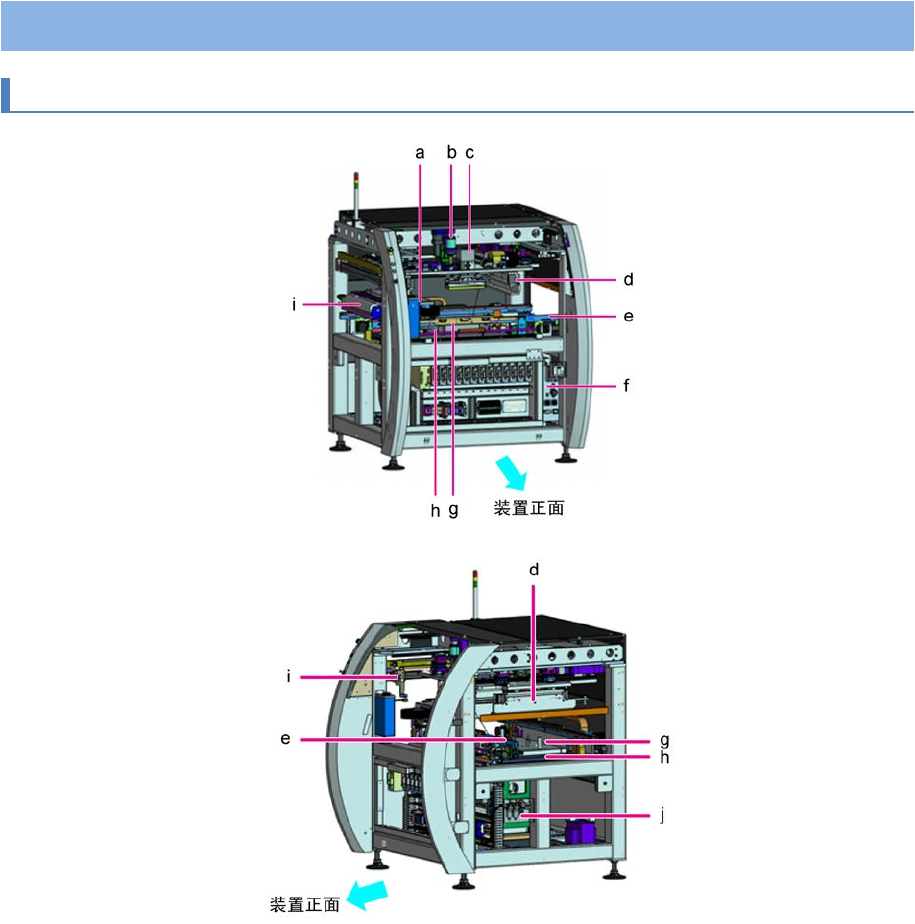

2-3-1.
各装置的名称
(a) 相机装置
(b) 锡膏供给装置（选件）
(c) 刮刀装置
(d) 钢网装置
(e) 搬送输送带装置
(f) 通信连接器装置
(g) 备用平台装置
(h) Z 工作台装置
(i) 清洁装置（选件）
(j) 空气供给装置
第 2 章 系统概要
2-3. 机器的构成
7
2

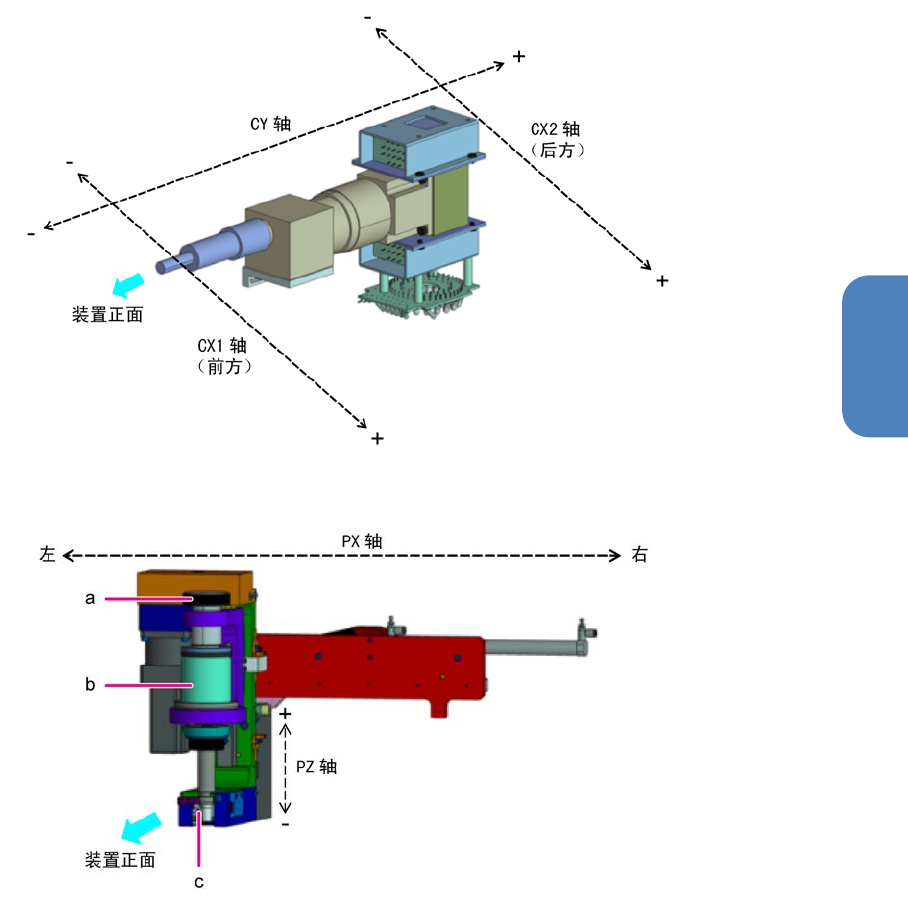

相机装置
锡膏供给装置（选件）
(a) 拧入式盖子
(b) 锡炉
(c) 裁剪器
第 2 章 系统概要
2-3. 机器的构成
8

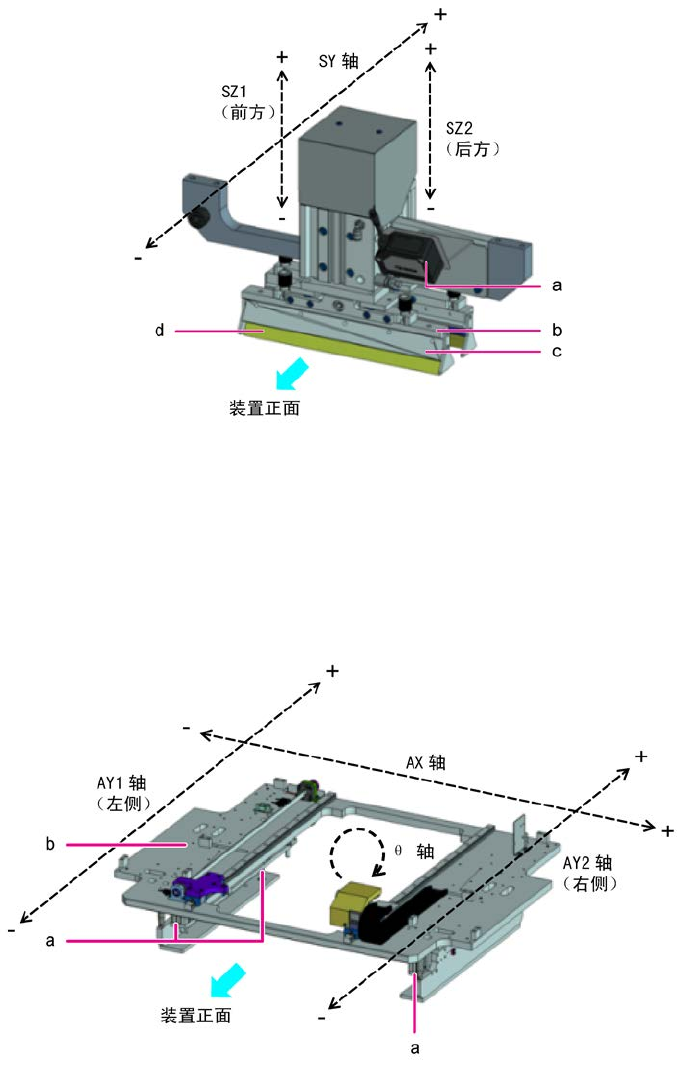

刮刀装置
(a) 锡膏滚动直径测量用激光
(b) 刮刀头
(c) 刮刀支架
(d) 刮刀 刮板
钢网装置
(a) 钢网夹具
(b) 钢网工作台
