第 4 章 操作篇
4-5.
编辑机型数据
30
(d) 相关值
输入模式识别中作为 OK/NG 判断基准的相关值。 在［印刷准备］ - ［注册记号位置］中，如
果记号识别率超过该相关值，则识别 OK。
(e) 记号坐标、记号形状、尺寸
以基板左下为原点，指定记号的 X 坐标与 Y 坐标、形状、大小。
选择了［记号形状］中的［○］时，在 x 的值的输入栏中输入直径值。 选择［□］时，分别
输入横向（X）与纵向（Y）的边长。 选择［用户］时，识别在［印刷准备］ - ［注册记号位
置］的［记号形状］中选择［用户注册］所注册的记号形状。
Tips
•
进行［印刷准备］ -
［注册记号位置］的操作，将设定［搜索窗口中心位置］与［搜
索窗口尺寸］的值。
4-5-5.
钢网记号
从画面左侧的子菜单中选择［钢网记号］，显示如下画面。
共用选项卡
(a) 记号 3 设定
显示第 3 个钢网记号的有效/无效。应用第 3 个基板记号的设定。
(b) 钢网记号识别
方式 指定钢网识别记号的时间点。 选择［仅第一次实施］时，仅在起动
装置后或解除钢网夹紧后的首次印刷时识别 1 次。
钢网清扫后同样实施 选择了［方式］中的［仅第一次实施］时，在钢网清扫之后也进行
钢网记号识别。
第 4 章 操作篇
4-5.
编辑机型数据
31
4

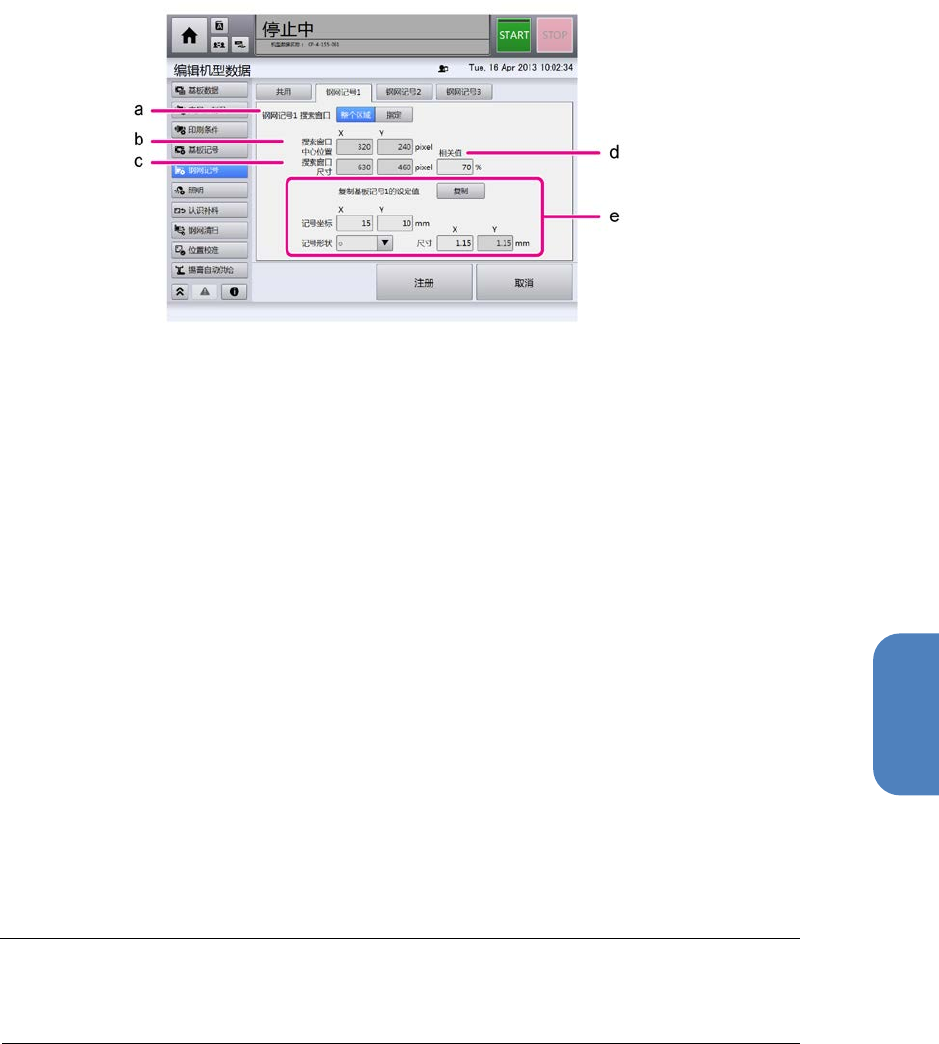

钢网记号 1～钢网记号 3 选项卡
(a) 搜索窗口
选择搜索记号的区域是整个相机图像区域还是搜索窗口中指定的区域。
有关搜索窗口区域的指定方法详情，请参阅“4-6-2. 记号的位置注册”。
(b) 搜索窗口中心位置
确认搜索记号的图像显示区域的横向 X 与纵向 Y 的中心坐标值。
(c) 搜索窗口尺寸
确认以搜索记号的图像显示区域的横向 X 与纵向 Y 的中心坐标为原点时的大小。
(d) 相关值
输入模式识别中作为 OK/NG 判断基准的相关值。 在［印刷准备］ - ［注册记号位置］中，如
果记号识别率超过该相关值，则识别 OK。
(e) 记号坐标、记号形状、尺寸
以基板左下为原点，指定记号的 X 坐标与 Y 坐标、形状、大小。
选择了［记号形状］中的［○］时，在 x 的值的输入栏中输入直径值。 选择［□］时，分别
输入横向（X）与纵向（Y）的边长。 选择［用户］时，识别在［印刷准备］ - ［注册记号位
置］的［记号形状］中选择［用户注册］所注册的记号形状。
触摸［复制］，可复制各基板记号的设定。
Tips
•
进行［印刷准备］ -
［注册记号位置］的操作，将设定［搜索窗口中心位置］与［搜
索窗口尺寸］的值。
第 4 章 操作篇
4-5.
编辑机型数据
32
4-5-6.
照明

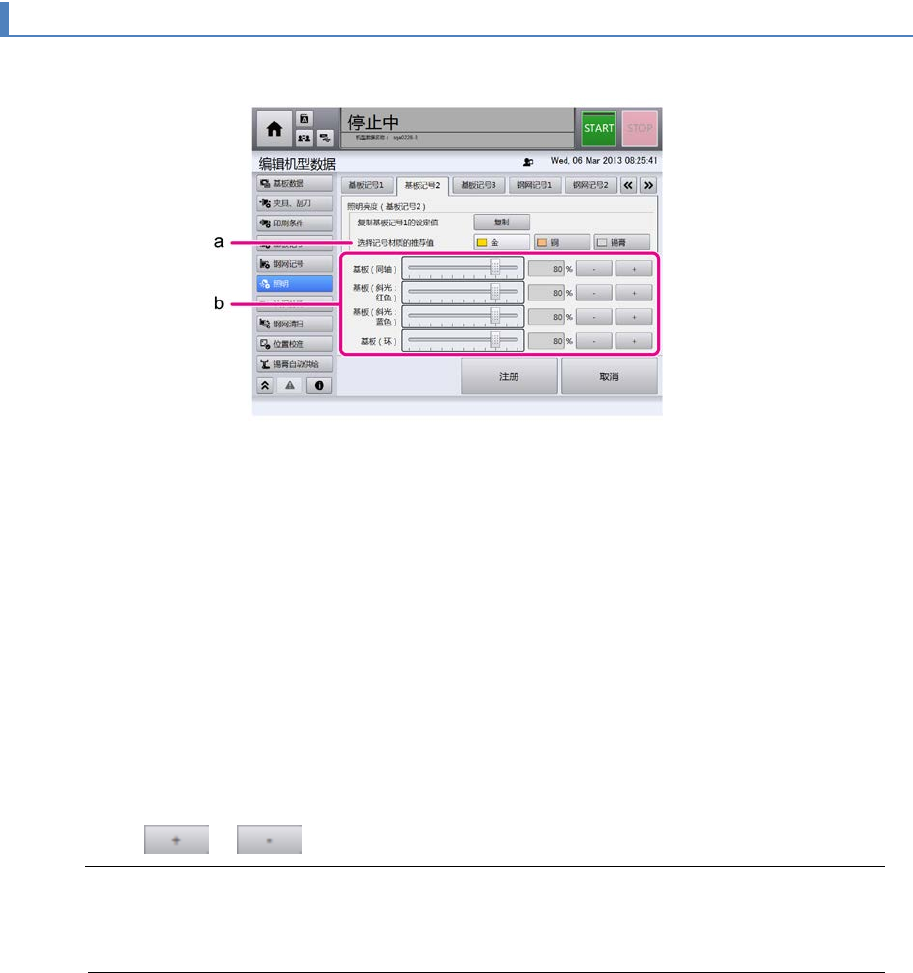

从画面左侧的子菜单中选择［照明］，显示如下画面。
基板记号 1～基板记号 3 选项卡
(a) 选择记号材质的推荐值
触摸记号材质中的按钮，自动输入推荐值。
(b) 对于基板记号，可调整以下 4 种照明。
－ 基板（同轴）
－ 基板（斜光：红色）
－ 基板（斜光：蓝色）
－ 基板（环）
使用以下任何一种方式调整亮度。
－ 移动滑块。
－ 触摸
/ 按钮（以 1% 为单位增减）。
Tips
•
选择［基板记号 2］、［基板记号 3
］选项卡时，触摸［复制］将设定为与［基板记号
1］设定值相同的值。
