第 3 章 导入篇 3-4. 钢网与刮 刀的安装 18 刮刀支架安装后 (a) 固定用螺栓 (b) 刮刀（后 方） (c) 刮刀（前 方） Tips • 请按照与安装相 反的 步骤 取下刮刀。
第 3 章 导入篇
3-4. 钢网与刮刀的安装
17
3
将刮刀支架安装到刮刀头
1
触摸［刮刀移动］的［前方］和［钢网工作台(前方)］，分别将刮刀头与钢网工作台
移动到装置前方。
2
将联锁钥匙转到 OFF，打开正面盖板。
3
按照后方、前方的顺序将刮刀安装到刮刀头上。

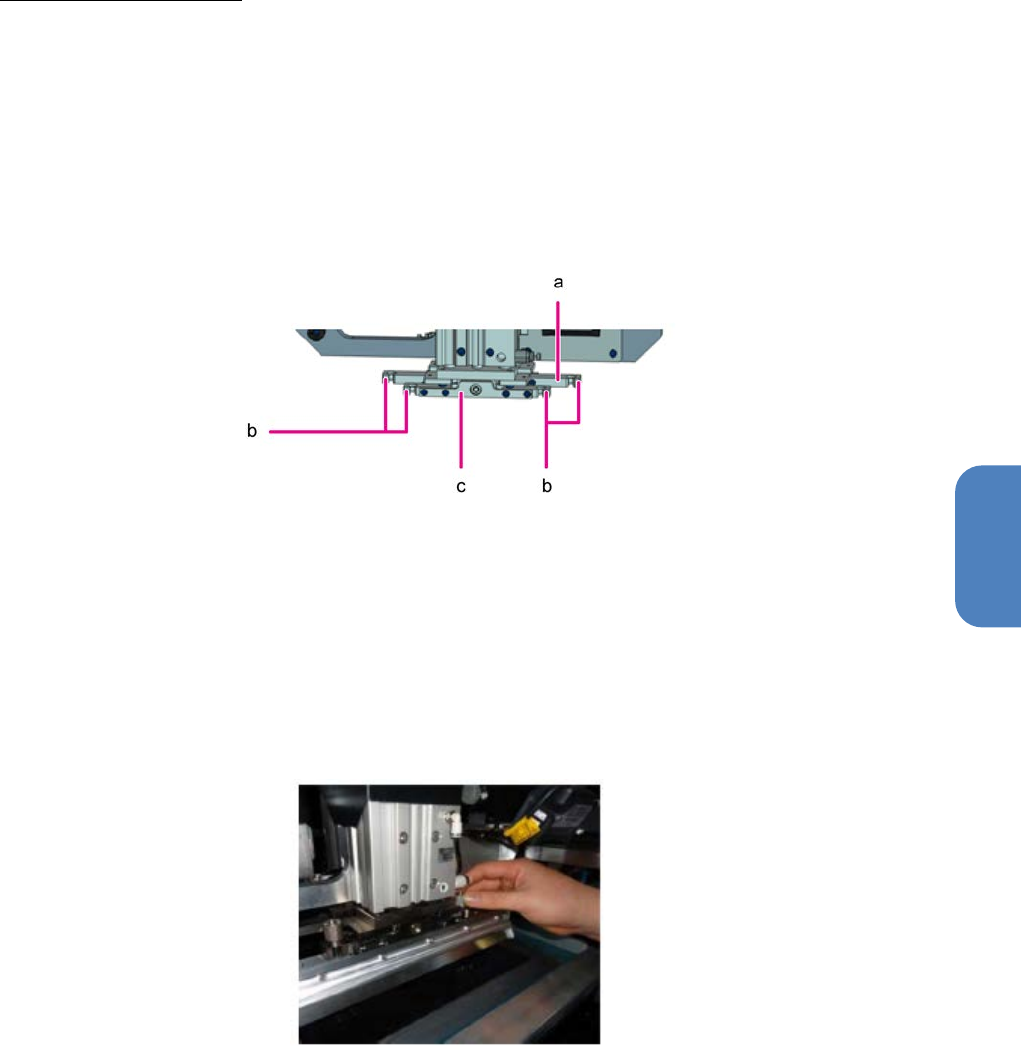

刮刀支架安装前
(a) 刮刀头（后方）
(b) 固定用螺栓孔
(c) 刮刀头（前方）
4
各使用 2 个专用螺栓将刮刀支架拧到一半，然后放入刮刀头的固定用螺栓孔内。
5
将刮刀支架顶入底部的同时拧紧螺栓，将其固定。
6
关闭正面盖板，将联锁钥匙转到 ON。
7
触摸［刮刀移动］的［后方］和［钢网工作台(后方)］，分别将刮刀头与钢网工作台
移动到装置后方。
第 3 章 导入篇
3-4.
钢网与刮刀的安装
18

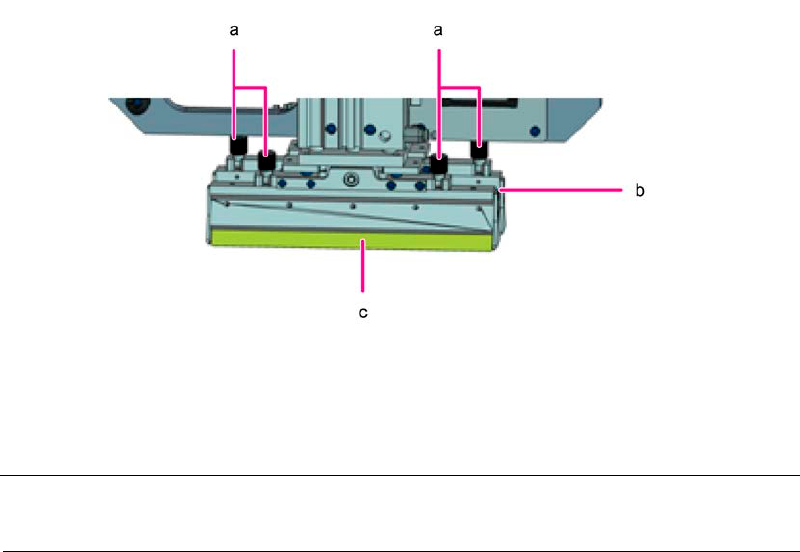

刮刀支架安装后
(a) 固定用螺栓
(b) 刮刀（后方）
(c) 刮刀（前方）
Tips
•
请按照与安装相反的步骤取下刮刀。
4
第4章 操作篇
4-1. 系统的操作 2
4-2. 操作画面构成 5
4-3. 自动运行的流程 14
4-4. 创建/选择机型数据 18
4-5. 编辑机型数据 22
4-6. 印刷准备 38
4-7. 自动运行 52
4-8. 监测 58
4-9. 记录 60
4-10. 手动操作 72
4-11. 系统设定 84
4-12. 错误 98
