RP-1_使用说明书.pdf - 第206页
第 7 章 选件 7-4. 锡膏自动 供给机 8 7-4. 锡膏自动 供给机 为了确保稳定的 印刷品质，测 量印刷中的锡 膏滚动 直径，少量供 给小于规定值 的锡 膏， 并 维持滚动 直 径。 7-4-1. 装置构成 (a) 拧入式盖子 (b) 锡炉 (c) 裁剪器
第 7 章 选件
7-3.
钢网上方相机
7
7
4

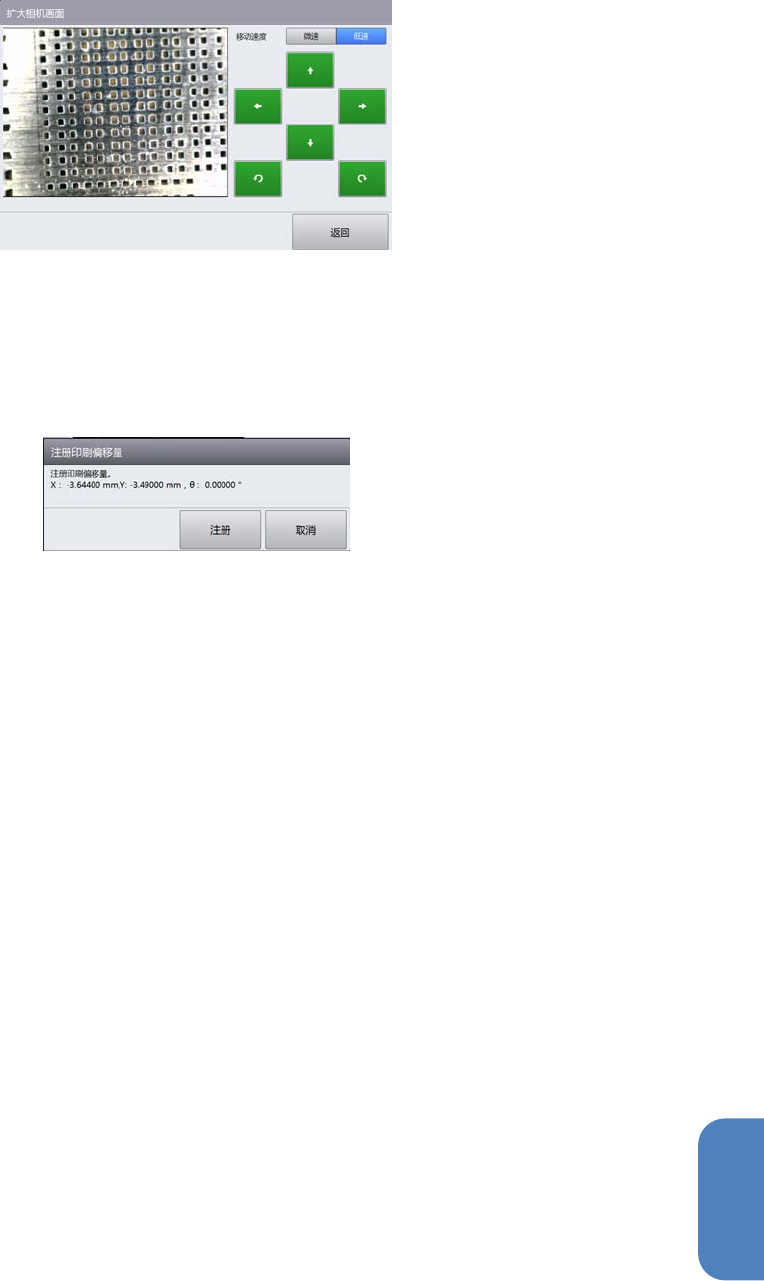

通过相机图像确认钢网与基板的位置是否对准。
触摸 (b)，显示相机图像放大的弹出画面。
5
如果位置未对准，使用箭头按钮手动修正位置。
触摸［返回］，弹出画面消失。
6
触摸［位置 OK］ (c)，将显示对话框。
7
按照对话框，将印刷偏移量注册为机型数据。
触摸［取消］，结束而不进行注册。
第 7 章 选件
7-4.
锡膏自动供给机
8
7-4. 锡膏自动供给机
为了确保稳定的印刷品质，测量印刷中的锡膏滚动直径，少量供给小于规定值的锡膏，并维持滚动直
径。

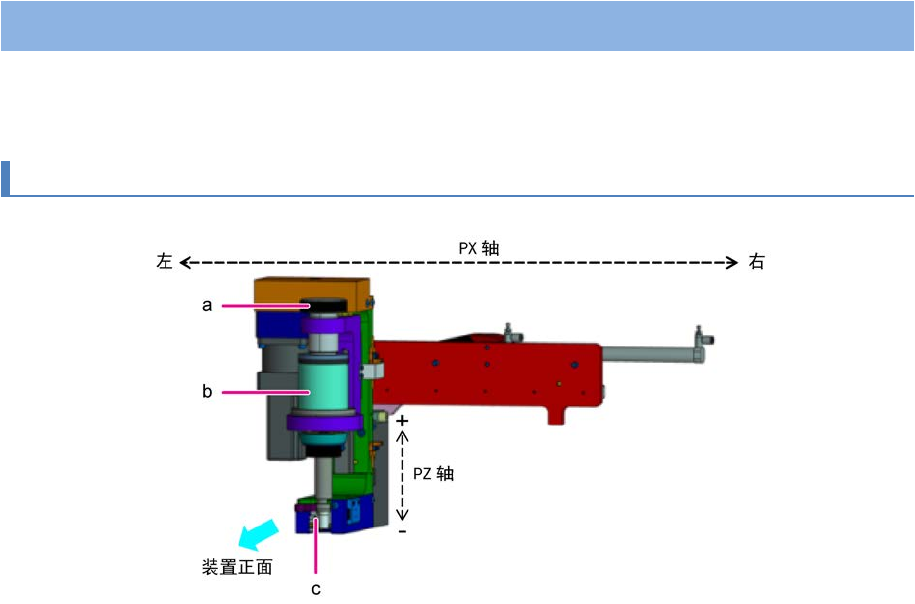

7-4-1.
装置构成
(a) 拧入式盖子
(b) 锡炉
(c) 裁剪器
第 7 章 选件
7-4.
锡膏自动供给机
9
7
7-4-2.
使用方法
1
触摸主菜单中的［自动运行］。
2
从左侧子菜单中选择［自动运行设定］，触摸［更换］。
将显示锡炉更换对话框。选择是否将锡炉上升到取出位置，或者等锡炉内的锡膏用完后再上升
到取出位置。
3
确认停止后打开正面盖板，更换锡炉。
注意
•
要打开正面盖板，必须使用联锁钥匙解除锁定。
请旋转拧入式的盖子，取下并安装锡炉。
4
锡炉更换完成后，关闭正面盖板并锁定。
5
触摸［完成］。
锡炉下降至锡膏供给位置停止。
Tips
•
在步骤 5 之后，显示确认是否再次让锡炉下降的对话框，请根据画面指示进行操作。
•
刮刀位于前方时，触摸［更换］，刮刀将自动移动到后方。
