第 1 章 安全注意事项 1-8. 关于警告 标签 15 1 本机内侧正面 本机内侧背面
第 1 章 安全注意事项
1-8. 关于警告标签
14

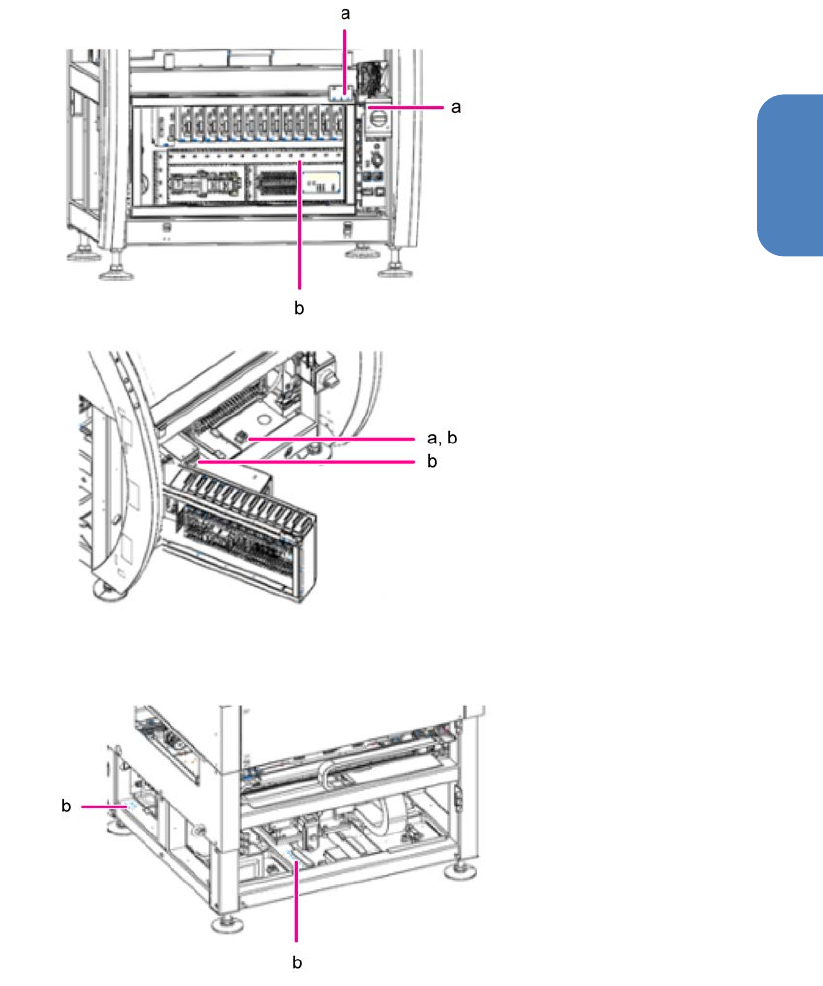

警告标签的粘贴位置和紧急停止开关
警告标签位于本机的如下位置。标签的详细说明请参照上表的相应项目。另外，请确认紧急停止开关的
位置。
正面
背面
第 1 章 安全注意事项
1-8. 关于警告标签
15
1
本机内侧正面
本机内侧背面
第 1 章 安全注意事项
1-9. 联锁规格
16
1-9. 联锁规格
本机的联锁规格如下所示。
联锁 ON
联锁 OFF
自动生产 可运行 不可运行
印刷准备 可运行 仅可微动运行与 I/O 输出
手动操作 可运行 仅可微动运行与 I/O 输出
打开盖板 紧急停止
*
无反应
*
将联锁键设为 ON，盖板被联锁，通常联锁在 ON 状态下，无法打开盖板。在打开盖板的状态下将联锁
键设为 ON，则紧急停止。
例外
显示供给锡膏、供给溶剂、更换清洁用纸、屏幕检查的消息时，可将联锁键设为 OFF，打开盖板。此
时，即使打开盖板也不会变为紧急停止。
•
联锁钥匙必须由安全管理责任人员保管。
•
为防止危险，联锁 OFF 下的作业请由安全管理责任人员本人或在安全管理责任人员在场的情况下
进行。
•
联锁 OFF 状态下，无法开始自动运行。
