第 4 章 操作篇 4-1. 系统的 操作 3 4 4-1-2. 接通电源时的步骤 1 确认主机内没有障碍物。 特别是 确认 是否存在妨碍各轴 移动 的障碍 物。 2 接通主断路器。 3 按下 POWER ON 开关。 本机起动，显 示主菜 单画面。 (a) POWER ON 开关 (b) POWER OF F 开关 (c) 主断路器 4-1-3. 切断电源时的步骤 切断电 源前请 确认 以下项目。 1 如果正在自动运行，结束自动运行。…
第 4 章 操作篇
4-1.
系统的操作
2
4-1. 系统的操作
4-1-1.
接通电源前的注意事项
关于电源的注意事项
•
关于电源电缆
本机电源使用单相 AC200V ～ 230V (50Hz / 60Hz)。消耗电流约 3A。电源电缆请务必使用线芯
截面积为 3.3mm
2
(AWG12) 以上的电缆。
•
关于防干扰对策
本机控制系统采用微机控制方式。必须采取措施防止干扰混入电源或发生电源脉动等。安装本机
前，请充分调查工厂内的电源环境。
•
干扰混入或发生电源脉动时的应对方法
- 改变供电线路。
- 使用 AVR（恒压电源）。
- 在电源线与本体之间插入干扰滤波器。
关于气压的注意事项
本机的供给气压为 0.49MPa 以上。
工厂总气压请使用通过压缩空气净化装置供给的 0.49MPa ～ 0.70MPa 的干燥气体。如果气压降到
0.4MPa 以下，即使接通电源，触屏画面上也会显示错误消息，机器处于停止状态。
有关气压确认方法的详情，请参阅“5-2-2. 每天检查”。
关于真空压力的注意事项
本机使用了真空用机器，请务必通过压缩空气净化装置供给压缩空气。
第 4 章 操作篇
4-1.
系统的操作
3
4
4-1-2.
接通电源时的步骤
1
确认主机内没有障碍物。
特别是确认是否存在妨碍各轴移动的障碍物。
2
接通主断路器。
3
按下 POWER ON 开关。
本机起动，显示主菜单画面。

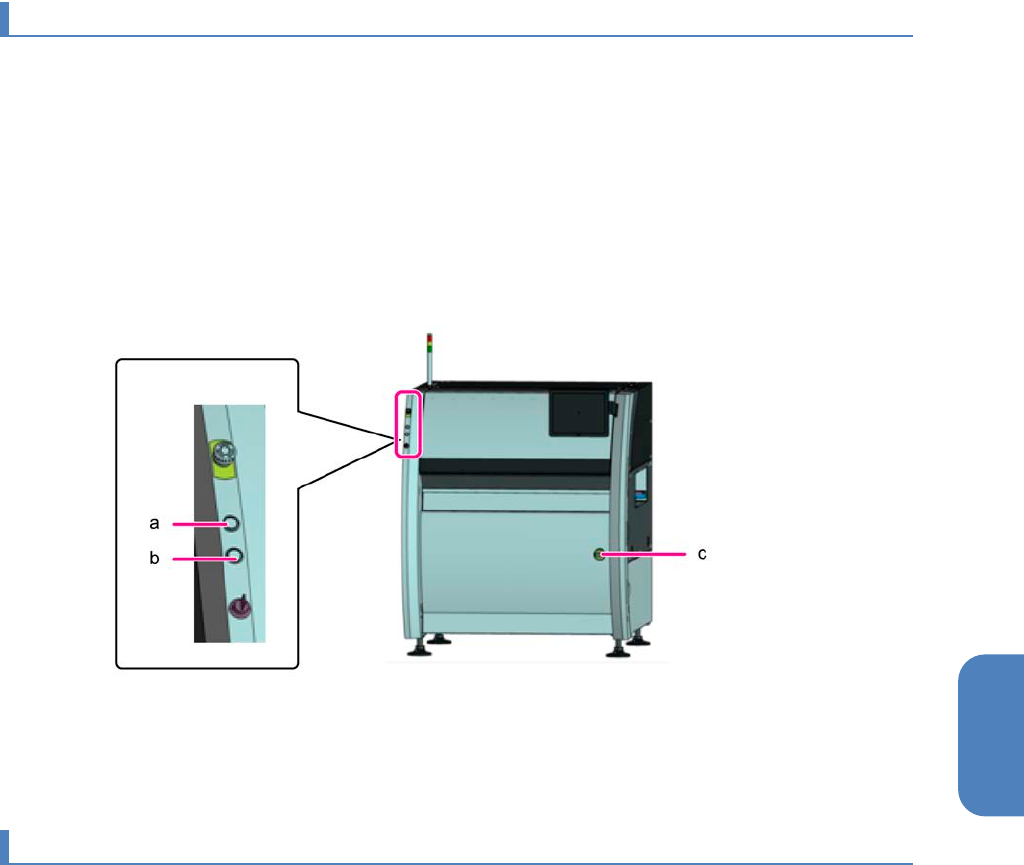

(a) POWER ON 开关
(b) POWER OFF 开关
(c) 主断路器
4-1-3.
切断电源时的步骤
切断电源前请确认以下项目。
1
如果正在自动运行，结束自动运行。
2
按下 POWER OFF 开关。
执行自动关机，本机结束运行。
3
将主断路器设为 OFF。
第 4 章 操作篇
4-1.
系统的操作
4
4-1-4.
空气的切断步骤

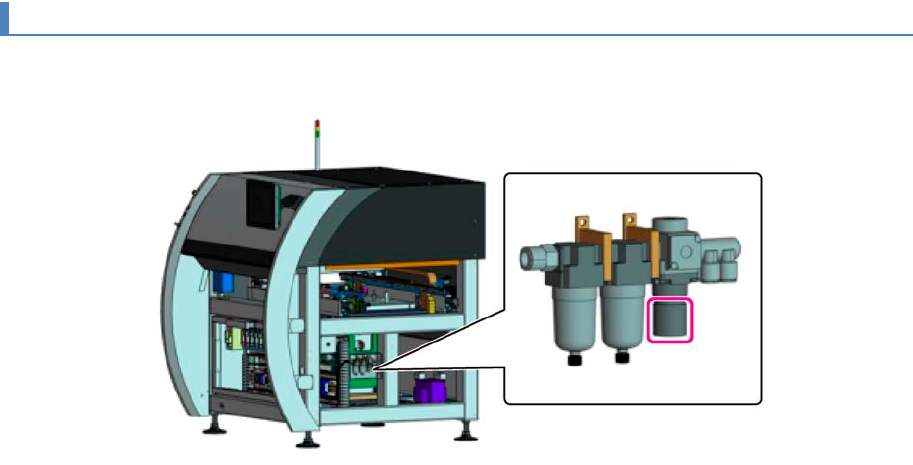

逆时针旋转本机右侧空气供给减压阀的手柄，切断空气供给。紧急时，拔下工厂总压缩空气管。
