第 2 章 系统概要 2-2. 设备规格 5 2 刮刀 项目 规格 材质 金属（标准）、 氨甲酸酯橡胶 （硬度 90°/ 选件） 长度 260mm 、 340mm 、 480mm 、 620mm 其他 项目 规格 装置外形 W 1,310mm × D 1,470mm × H 1,530mm （含信号塔 时为 1,830 ㎜） 装置重量 约 1,000kg 相机构成 HC-HR70 配备 上和下 视野共用镜头 自动调整输送 带宽 …
第 2 章 系统概要
2-2. 设备规格
4
钢网清扫
根据设定的条件，清洁装置会从钢网反面进行清扫。
使用清洁用纸和清洗刮板，去除附着在钢网反面的锡膏、助焊剂。
2-2-3.
机器规格
基板规格
项目
规格
基板尺寸 50mm × 50mm × t0.4mm ～ 610mm × 510mm × t5.0mm
基板背面零件高度 最大 25mm
搬送方向 右→左、左→右
基板固定 真空、Y 轴外形夹具
印刷速度 10mm/s ～ 200mm/s
印刷压力 20N ～ 200N

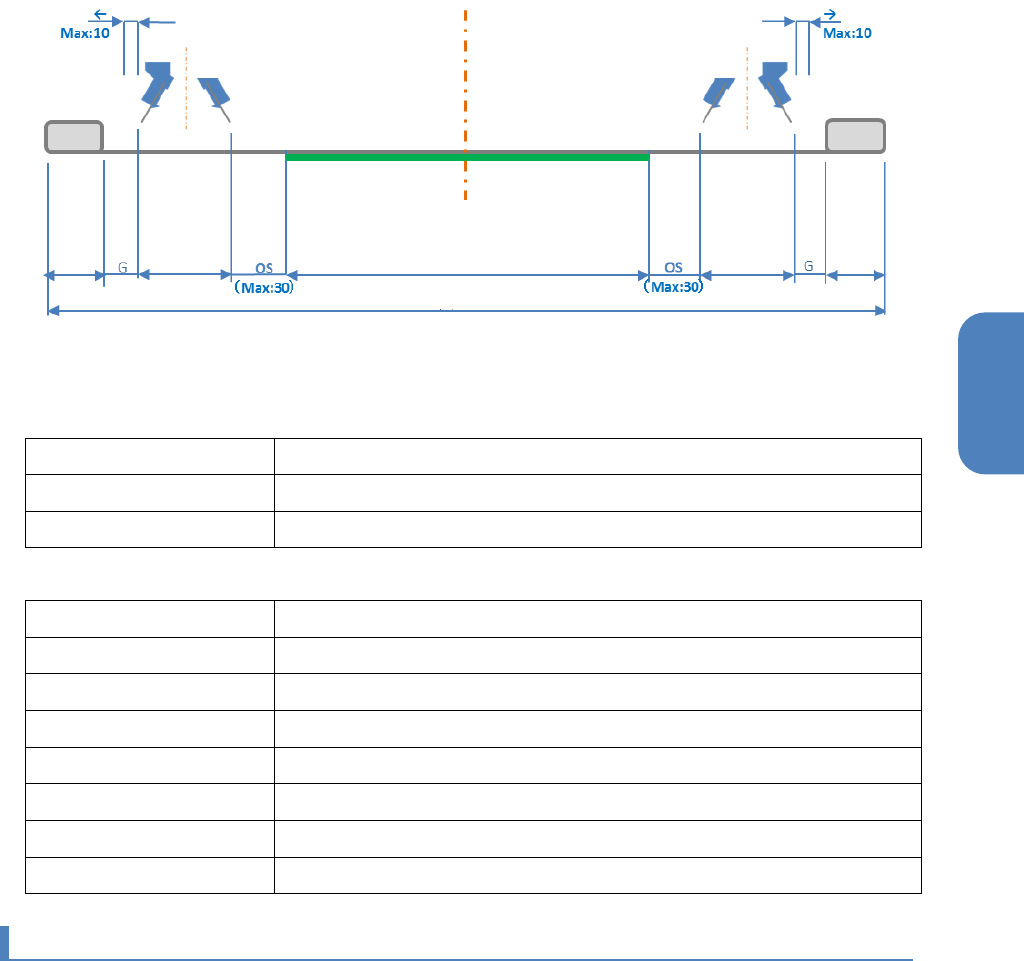

钢网
项目
规格
大小
屏幕尺寸
X,Y
框架幅
基板寸法
X,Y
超行程
(OS)
框架〜刮刀端
（G）
550 ｘ 650 mm
40 mm 250 x 330 mm 20 mm 20 mm
600 x 550 mm 40 mm 330 x 250 mm 20 mm 10 mm
650 ｘ 550 mm
40 mm 330 x 250 mm 20 mm 10 mm
736 ｘ 736 mm
40 mm 610 x 410 mm 20 mm 23 mm
736 ｘ 736 mm
30 mm 610 x 450 mm 20 mm 13 mm
750 ｘ 750 mm
40 mm 610 x 410 mm 20 mm 30 mm
750 ｘ 750 mm
30 mm 610 x 510 mm 5 mm 5 mm
厚度 t30 mm ～ t40 mm
倒角 中央
第 2 章 系统概要
2-2. 设备规格
5
2
刮刀
项目
规格
材质 金属（标准）、氨甲酸酯橡胶（硬度 90°/选件）
长度 260mm、340mm、480mm、620mm
其他
项目
规格
装置外形 W 1,310mm × D 1,470mm × H 1,530mm（含信号塔时为 1,830 ㎜）
装置重量 约 1,000kg
相机构成 HC-HR70 配备上和下视野共用镜头
自动调整输送带宽度 标配
清扫 清洁用纸擦拭、真空吸嘴共用
OS Windows 7
语言 日文、英文、中文（简体）、中文（繁体）
2-2-4.
标准附属品
•
CD-ROM 1 张
收录内容
－ 本说明书
－ 零件列表安全重要说明书（12 种语言）1 本
•
机器数据 USB 内存 1 个
•
脚座 4 个
•
吊环螺栓盖 4 个
•
输送带皮带 一套
屏幕尺寸 Y
基板寸法 Y
框架 框架
焊料回收功能 焊料回收功能
第 2 章 系统概要
2-3. 机器的构成
6
2-3. 机器的构成
2-3-1.
各装置的名称
(a) 相机装置
(b) 锡膏供给装置（选件）
(c) 刮刀装置
(d) 钢网装置
(e) 搬送输送带装置
(f) 通信连接器装置
(g) 备用平台装置
(h) Z 工作台装置
(i) 清洁装置（选件）
(j) 空气供给装置
