第 3 章 导入篇 3-2. 电器系统 的连接 12 3-2-3. 与前后工序机器之间连接的信号 电缆规格 请将前 / 后工序 机器用的 I/F 电缆连接到本 机两侧的通 信用端子。 I/F 连接端子配置 • 前工序连接端子 规格 <F I/F> 引脚编号 信号名称 信号方向 1 REQUEST 连接至前工序的 请求信号（ + 侧） 2 COM 连接至前工序的 请求信号（ - 侧） 3 SUPPLY 来自前工序的供 给 …
第 3 章 导入篇
3-2. 电器系统的连接
11
3
电装装置内部如下图所示。
(a) 电源电缆引入用套管孔
(b) 总电源连接用端子板
(c) 接地线安装用螺丝
2
从套管孔引入电源电缆，连接到端子板与接地部分。
端子板螺丝的直径为 4mm。
3
用测试仪等确认是否正常通电。
4
将连接前拆下的端子板透明保护罩复原。
5
将电装装置复原，然后安装本机正面下部的盖板。
3-2-2.
存储媒体装置的连接
使用触屏左右两侧（各 1 个）的接口连接 USB 存储媒体装置。
第 3 章 导入篇
3-2.
电器系统的连接
12

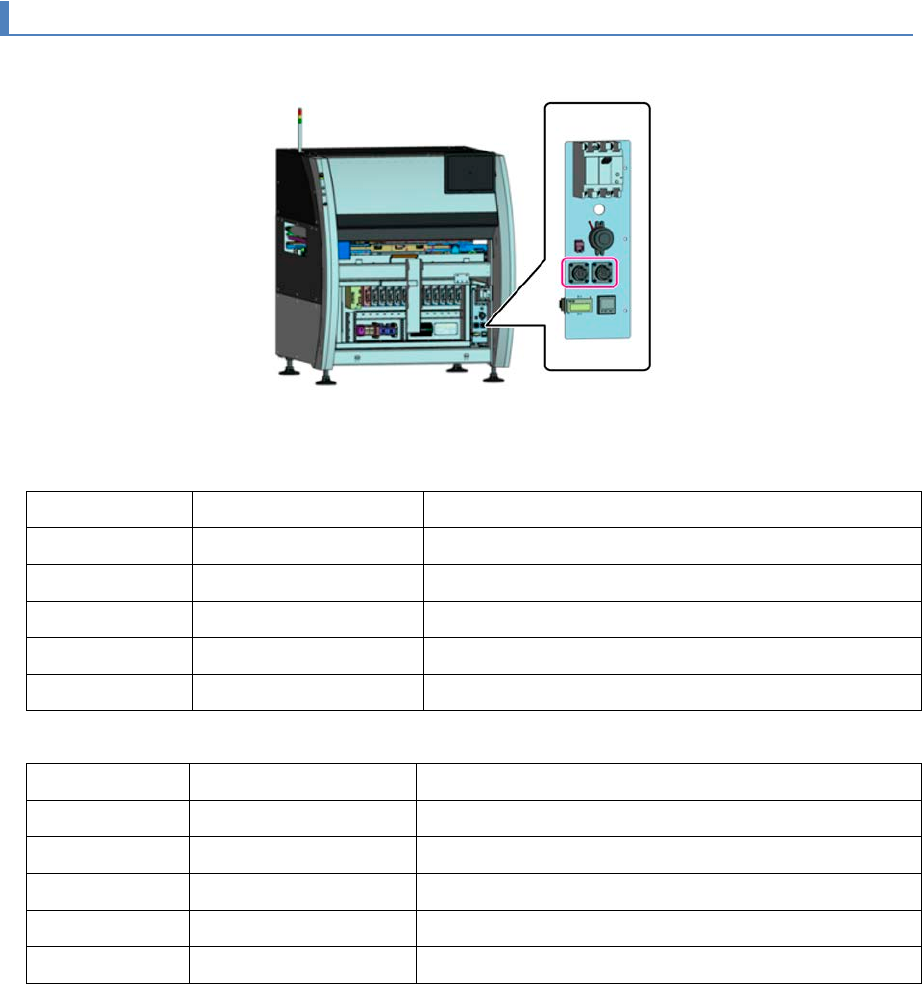

3-2-3.
与前后工序机器之间连接的信号电缆规格
请将前/后工序机器用的 I/F 电缆连接到本机两侧的通信用端子。
I/F 连接端子配置
•
前工序连接端子规格<F I/F>
引脚编号
信号名称
信号方向
1 REQUEST 连接至前工序的请求信号（+ 侧）
2 COM 连接至前工序的请求信号（- 侧）
3 SUPPLY 来自前工序的供给信号（+ 侧）
4 0V 来自前工序的供给信号（- 侧）
5 E 接地
•
后工序连接端子规格<R I/F>
引脚编号
信号名称
信号方向
1 REQUEST 来自后工序的 READY 信号（+ 侧）
2 COM 来自后工序的 READY 信号（- 侧）
3 SUPPLY 连接至后工序的供给信号（+ 侧）
4 0V 连接至后工序的供给信号（- 侧）
5 E 接地
第 3 章 导入篇
3-3. 总压缩空气源的连接
13
3
3-3. 总压缩空气源的连接
警告
关于工厂总压缩空气的供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行加装空
气干燥器、排水沟等除水装置。
压缩空气内含有化学药品、以及含有机溶剂的合成油、盐分、腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
小心
工厂总压缩空气请务必使用通过压缩空气净化装置供给的 0.49MPa ～
0.70MPa 的干燥气体。潮湿空气会对本机造成不良影响，引起误动作。
将工厂总压缩空气连接到本机右侧的空气压缩装置。使用以下任何一种方式进行连接。
•
将耦合器（高耦合器）(a) 连接到工厂空气管的插座上（高耦合器插座，日东工器制 20SH 或相
当品）。
•
从总压缩空气引入用Φ12 mm 单触式接头 (b) 上取下导管，将其直接插入工厂空气导管
（Φ12 mm）。
有关气压确认方法的详情，请参阅“5-2-2. 每天检查”。
注意
•
如果气压降到 0.4MPa
以下，即使接通电源，触屏画面上也会显示气压不足消息，机
器处于停止状态。
•
请用户自行准备连接到本机的空气管、空气导管和空气源的供给切断装置（高耦合器
插座）。
