第 4 章 操作篇
4-6.
印刷准备
49
4
(C) 印刷位置修正
实际使用锡膏进行印刷，并通过查看锡膏附着位置识别出偏差，进行印刷偏移量的微调。

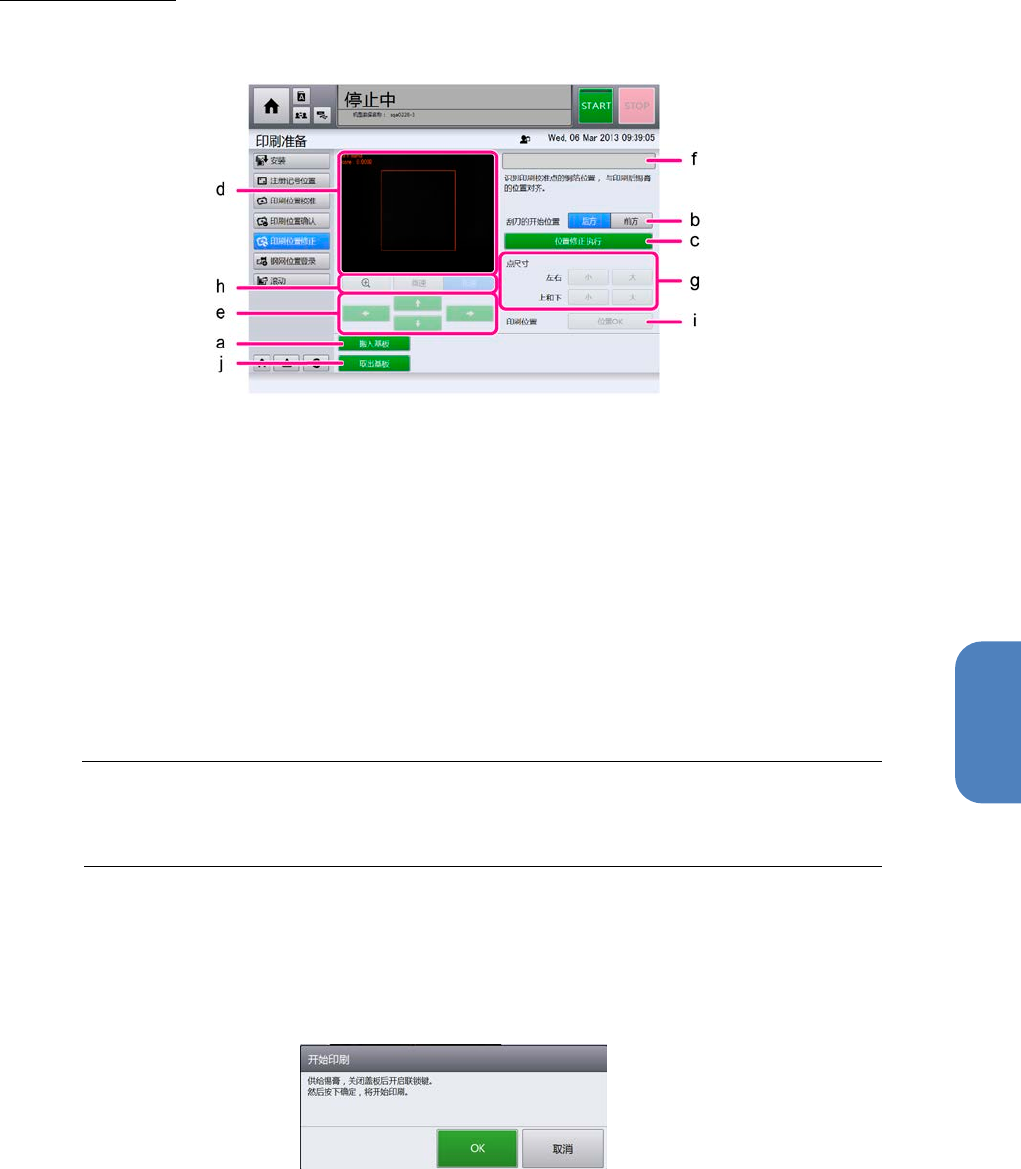

从画面左侧的子菜单中选择［印刷位置修正］，显示如下画面。
1
确认基板已固定。
如果处于未固定的状态，请触摸［搬入基板］(a) 后搬入基板。
2
从［后方］或［前方］中选择［刮刀的开始位置］ (b)。
3
触摸［位置修正 执行］ (c)。
4
一边查看摄像机图像 (d)，一边触摸箭头按钮 (e)，手动将记号的位置移动到摄像机
图像的中心。
首先修正点 1 的印刷位置。(f) 中将显示摄像机图像上拍到的点的名称。
Tips
•
触摸 (g) 按钮，可调整点的大小。
•
触摸 (h) 按钮，可放大摄像机图像，或更改摄像机的移动速度。
5
触摸［位置 OK］ (i)。
6
重复步骤 4 和步骤 5，修正点 2 的印刷位置。
点 2 的位置修正完成后，将显示以下对话框。
第 4 章 操作篇
4-6.
印刷准备
50
7
将联锁钥匙转到 OFF，打开正面盖板，装载锡膏。
8
触摸［OK］进行印刷动作。
9
重复步骤 4 和步骤 5，修正点 1 和点 2 的印刷位置。
首先修正点 1 的印刷位置。将印刷好的锡膏移动到摄像机图像的中心。
点 2 的印刷位置修正完成后，将显示以下对话框。
10
确认内容，触摸［注册］。
印刷偏移量的值将注册到机型数据中。
注意
•
触摸［取消］，将直接关闭，而不注册印刷偏移量值。
11
取出基板时，触摸［取出基板］ (j)。
显示基板取出对话框后，请取出基板。
第 4 章 操作篇
4-6.
印刷准备
51
4
4-6-4.
滚动
在网板上进行指定次数的锡膏滚动，开始印刷前使锡膏顺畅。
从画面左侧的子菜单中选择［滚动］，显示如下画面。
1
指定滚动设定、刮刀的开始位置、有无位置校准。
(a) 滚动设定
来回次数 设定刮刀的移动次数（来回）。
间隔 指定刮刀停止后，开始下一动作前的等待时间。
(b) 刮刀的开始位置
从［前方］、［后方］中选择起动开始位置。
(c) 位置校准
通过记号识别来选择是否进行位置校准。在基板上贴上封条，并进行滚动时，选择［否］。
2
触摸［执行］ (d)。
基板移动到取出位置，显示以下弹出画面。
3
取出基板后，将锡膏倒在钢网上方，并将贴有封条的基板放在搬入口。确认钢网夹具
和钢网宽度锁定是否固定，触摸［OK］。
搬入基板，待刮刀移动到指定的开始位置后，将根据指定的次数执行滚动。
