7-5. 印刷后检查
可检查锡膏的印刷状态。是为了轻松掌握、确认变更印刷设定后或清洁后的印刷状态。
7-5-1.
检查方法概要
印刷后，使用印刷机的相机拍摄基板上的任意位置，判断印刷后的基板状态是否在事先设定基准值的容
许范围内。
基板上的图案在印刷后会被锡膏覆盖，利用此状态，以“残留有多少图案”为标准，轻松进行检查。
基板状态
例 1：隐藏所有图案的锡膏印刷
计算印刷锡膏后，基板上留有多少图案。
设定基准值（例）
检查判定
NG
未印刷锡膏（残留所有图案）
［基板面积 (100)］－［使用锡膏隐藏的面
积 (0)］＝100%
NG
锡膏的印刷范围大概为图案的一半
［基板面积 (100)］－［使用锡膏隐藏的面
积 (50)］＝50%
OK
印刷所有锡膏（覆盖所有图案）
［基板面积 (100)］－［使用锡膏隐藏的面
积 (100)］＝0%
第 7 章 选件
7-5.
印刷后检查
11
7
例 2：未能隐藏部分图案的锡膏印刷
计算印刷锡膏后，基板上留有多少图案。
设定基准值（例）
检查判定
NG
未印刷锡膏（残留所有图案）
［基板面积 (100)］－［使用锡膏隐藏的面积
(0)］＝100%
OK
锡膏的印刷范围大概为图案的一半
［基板面积 (100)］－［使用锡膏隐藏的面积
(50)］＝50%
NG
印刷所有锡膏（覆盖所有图案）
［基板面积 (100)］－［使用锡膏隐藏的面积
(100)］＝0%
例 3：在一个图案上印刷数个锡膏
方法 1：针对全体，以加上所有锡膏印刷面积后得到的值进行检查。
设定基准值（例）
检查判定
将印刷前的图案面积设为 100%，
在 50% 的面积上印刷锡膏
NG 未印刷锡膏（残留有图案）的比例高于上限（50% +
α
）。
OK 未印刷锡膏（残留有图案）的比例位于上限（50% +
α
）和
下限（50% - α）之间。
NG 未印刷锡膏（残留有图案）的比例低于下限（50% -
α
）。
方法 2：从切除全体锡膏的印刷范围，以印刷锡膏的状态为基准，设定从基准增减的程度。
设定基准值（例）
检查判定
：当前锡膏印刷量
NG 锡膏印刷量少于基准（图案面积增加）＝高于
上限（20%）。
OK 锡膏印刷量基本等同于基准（图案面积与基准
基本相等）＝位于上限（20%）和下限
（-20%）之间。
NG 锡膏印刷量多于基准（图案面积减少）＝低于
下限（-20%）。
第 7 章 选件
7-5.
印刷后检查
12
7-5-2.
准备
准备物品
实施检查的基板
如有可能，请准备印刷前和印刷后的基板。
机种数据的载入
请载入进行检查的基板机种数据。
7-5-3.
检查区块设定
1
在主菜单中，触摸［印刷准备］，并从画面左侧的子菜单中选择［印刷后检查］。
显示如下画面。
2
触摸［搬入基板］(a)，搬入设定、登录印刷前的基板。
请根据基板搬入的对话框，在输送带上放置基板，然后触摸［OK］。搬入基板后，移动相机。
3

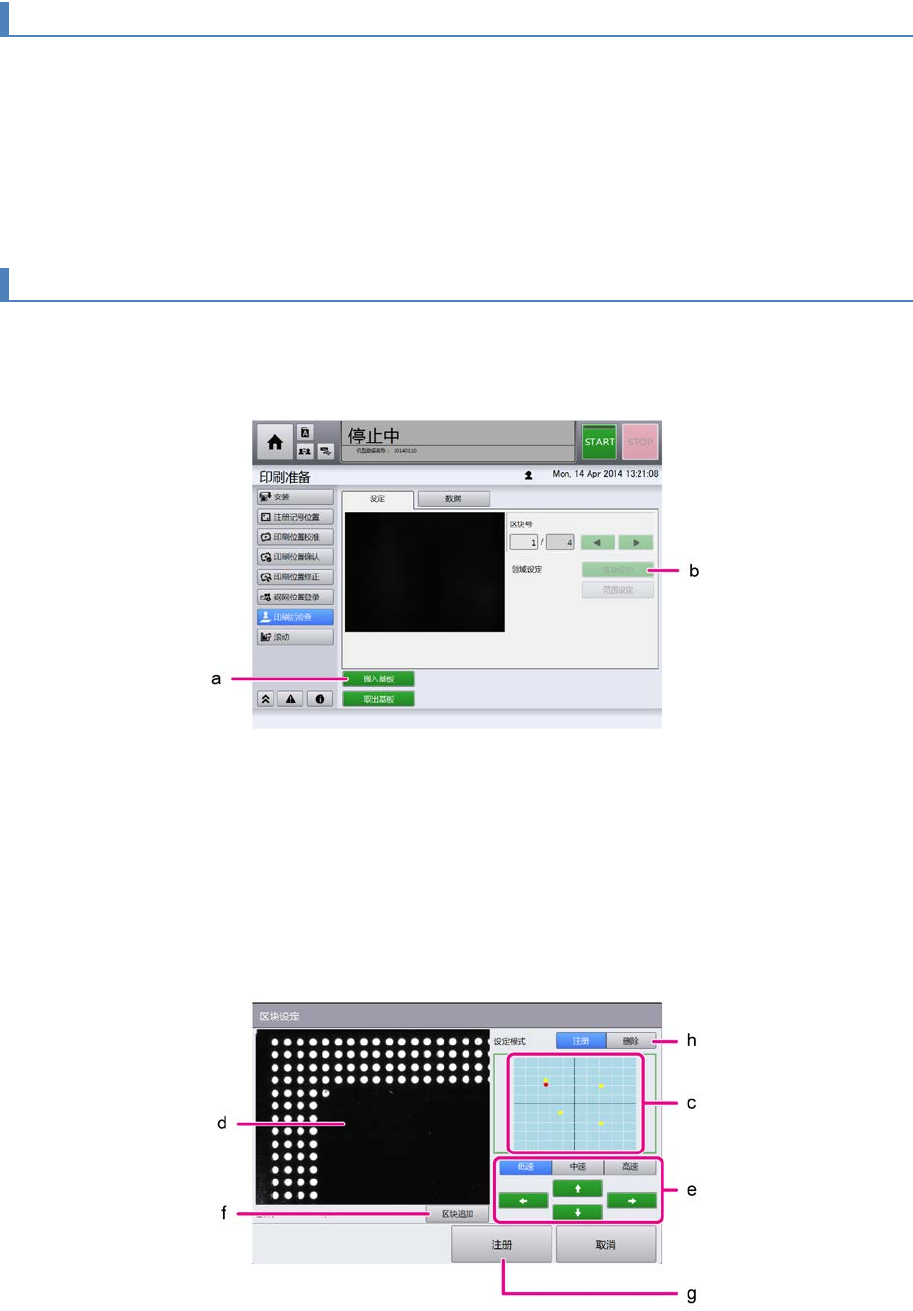

触摸［区块设定］ (b)。
显示下一个区块设定画面。
