第 4 章 操作篇
4-5.
编辑机型数据
34
(c) 手动教学

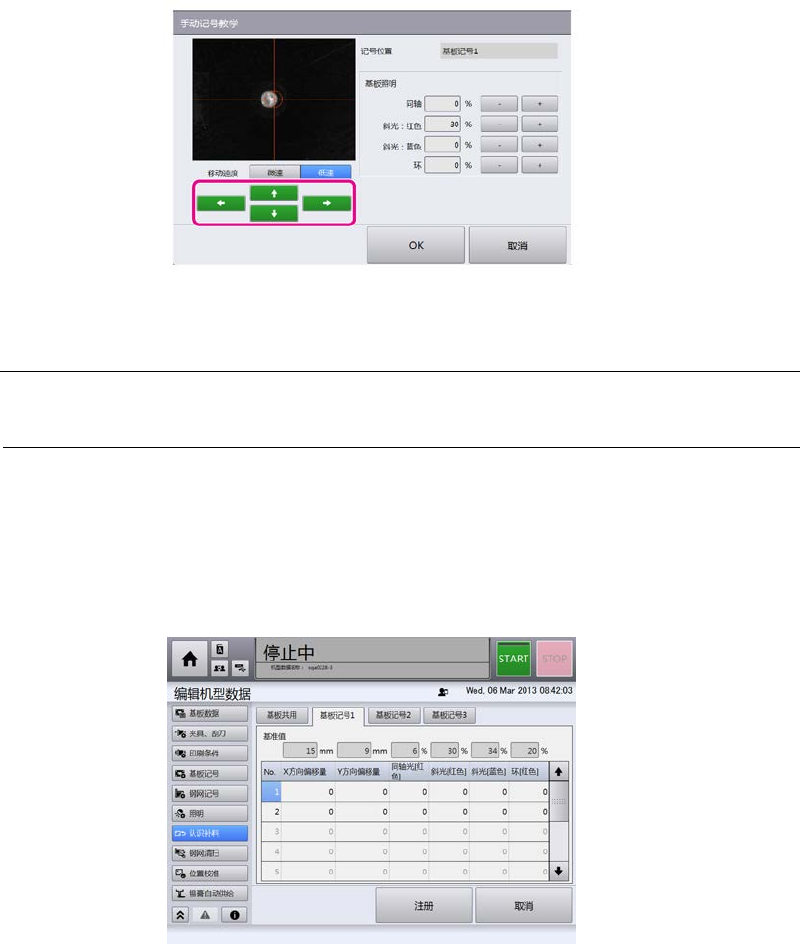

设定是否进行手动教学。 选择［有］时，如果在自动运行中记号识别失败，显示如下弹出画
面。
使用左下的按钮使记号移动到中心位置，然后触摸［OK］。
根据需要使用右侧按钮变更照明设定。
注意
•
通过本操作更改照明设定后，不会反映到机型数据中。
■基板记号 1～基板记号 3 选项卡
以下画面为自动重试的设定画面。
按照重新识别的次数 (No.)，分别指定记号坐标 (X、Y) 及各照明亮度的偏移量值。
第 4 章 操作篇
4-5.
编辑机型数据
35
4
4-5-8.
钢网清扫

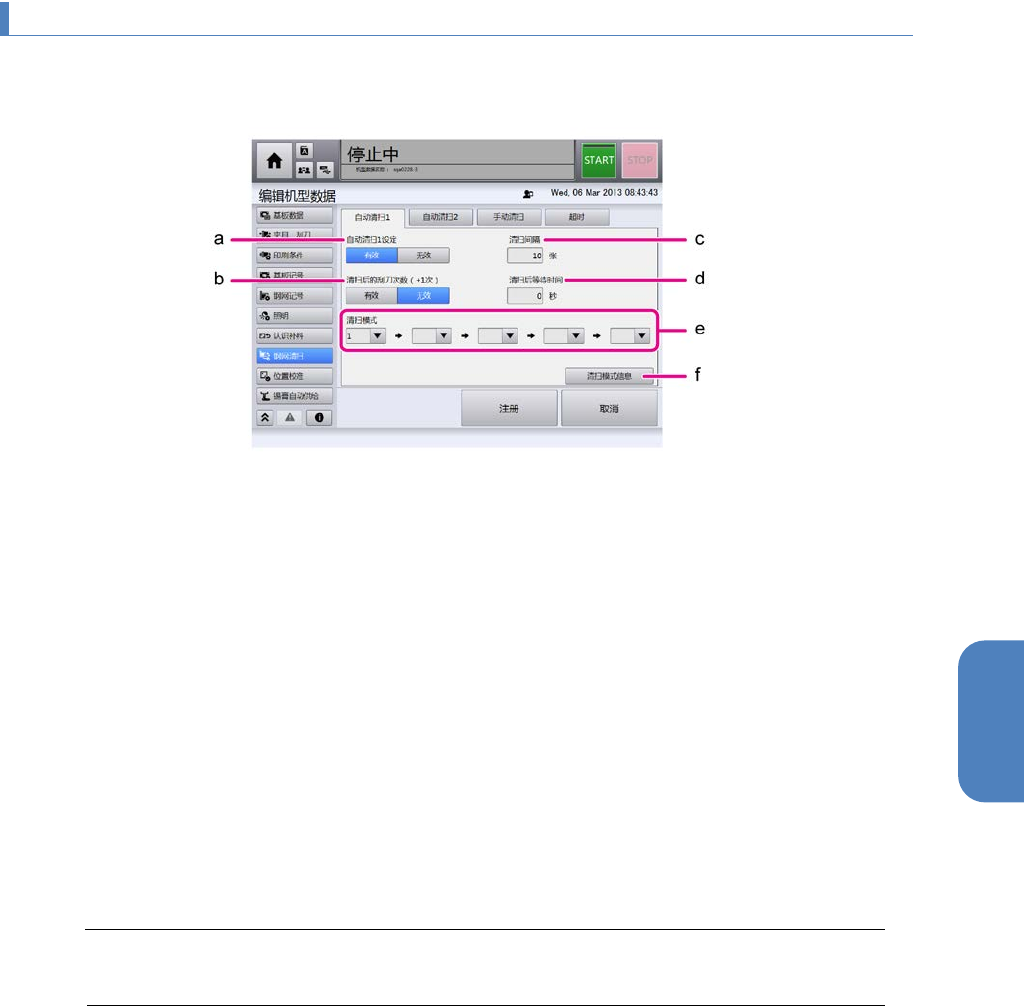

从画面左侧的子菜单中选择［钢网清扫］，显示如下画面。 在［自动清扫 1］、［自动清扫 2］、［手
动清扫］、［超时］各选项卡中设定。
(a) 自动清扫设定
选择是否进行清扫动作。
(b) 清扫后的刮刀次数（+1 次）
选择执行清扫后印刷第 1 张基板时，刮刀是否多进行 1 次动作。
(c) 清扫间隔
设定每印刷多少张基板后进行清扫。设定值设定如下。
［自动清扫 1］＜［自动清扫 2］＜［手动清扫］
(d) 清扫后等待时间
执行清扫后，用于等待溶剂干燥的等待时间。
(e) 清扫模式
触摸按钮，选择空白或从清扫模式 1～5 中选择一种。模式最大可设定为 5 次。选择空白时，
视为无模式，不进行动作。
注意
•
不可将 5 次全部选择为空白。

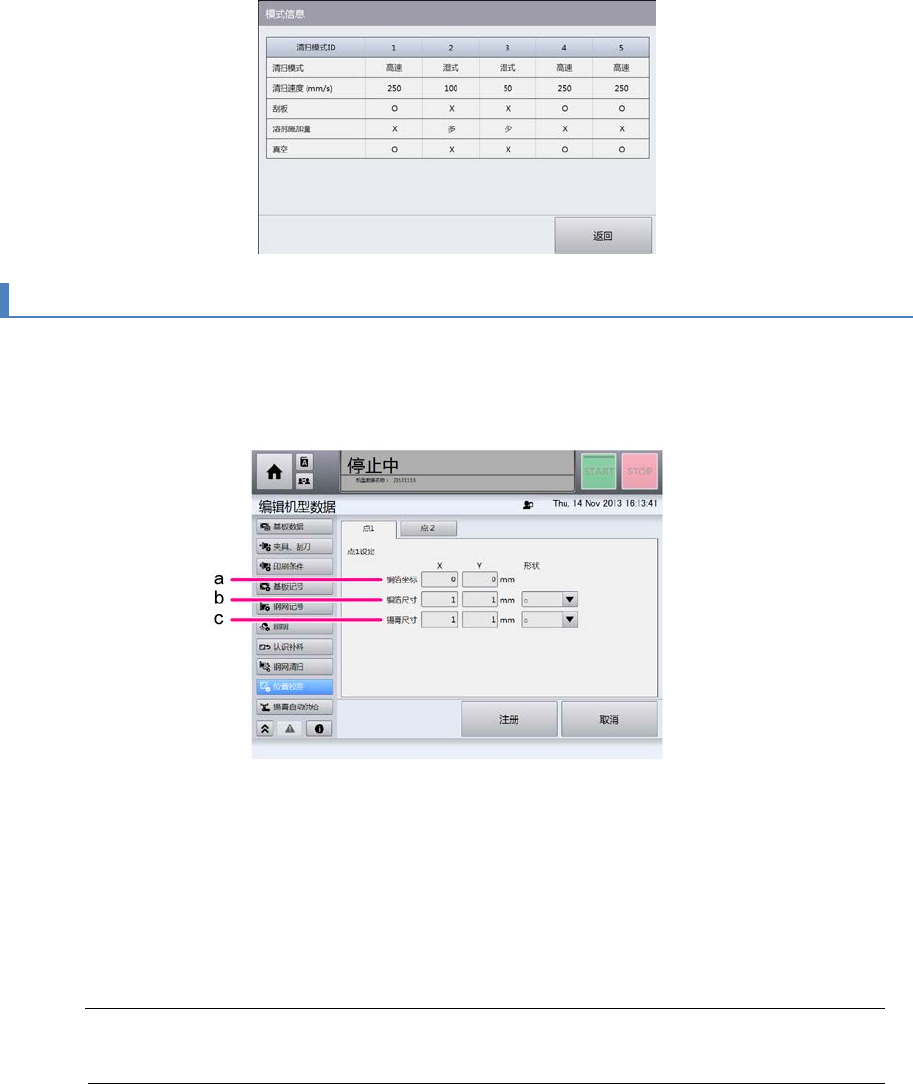

(f) 清扫模式信息
已注册的清扫模式信息显示在弹出画面中。模式信息是显示［系统设定］的［钢网清扫模式］
中注册的内容。
有关钢网清扫模式的详情，请参阅“4-11-4. 钢网清扫模式”。
第 4 章 操作篇
4-5.
编辑机型数据
36
4-5-9.
位置校准
设定在印刷准备中决定印刷偏移量值所需的值。指定钢网与基板在同轴上的铜箔。
从画面左侧的子菜单中选择［位置校准］，显示如下画面。 可在［位置校准］中［点 1］、［点２］的
选项卡中设定。
(a) 铜箔坐标
输入作为位置校准点的铜箔坐标 (X、Y)。坐标是以基板左下为原点。
(b) 铜箔尺寸
输入作为位置校准点的铜箔大小和形状 (X、Y) 以及形状（○、□）。
(c) 锡膏尺寸
输入作为位置校准点的铜箔部的锡膏大小和形状 (X、Y) 以及形状（○、□）。
注意
•
点 1 和点 2 的铜箔坐标 (X、Y) 均为 0 时，钢网的定位标即为对位点。
