第 7 章 选件 7-5. 印刷后 检查 21 7 所有区块的预检查 在范围设定画 面中，触摸 ［全区块］ 的［检查执行 ］ (d) 。 在当前登录的所 有区块、所有 区域中检测面 积， 检查结 果用颜色显示。 注意 • 检测到容许范围 以外的检测 区域 时，该区块 立即停止 检查 。 Tips • 实施 预检查 后，修正容 许值等设定 值时 ，请按照“ 7-5- 4. 检查范围设定”的步骤 2 ～ 7 重新进行。
第 7 章 选件
7-5.
印刷后检查
20
7-5-5.
实施预检查
设定检查区域后，为了确认是否可以进行实际检测，容许值是否有误差，可实施预检查。
可针对以下 3 个对象实施预检查。
•
任意检查区域
•
任意区块内设定的所有检查区域
•
所有区块
各个检查共用相同的检查结果显示颜色，如下所示。
检测面积在容许范围内时：绿
检测面积在容许范围外时：红
任意检查区域的预检查
在范围设定画面中选择任意检查区域，触摸［选择领域］的［检查执行］(a)。
检查结果以颜色显示。 在［检查面积］(b)项目中，显示检测面积值和基准的比例。在水平图中，用刻
度显示基准、上限、下限、检测的面积值。
任意滑块内设定的所有检查区域的预检查
在范围设定画面中，触摸［领域］，并触摸［全范围］的［检查执行］(c)。
在选中的任意区块内设定的全检查区域进行面积检测，检查结果以颜色显示。
第 7 章 选件
7-5.
印刷后检查
21
7
所有区块的预检查
在范围设定画面中，触摸［全区块］的［检查执行］(d)。
在当前登录的所有区块、所有区域中检测面积，检查结果用颜色显示。
注意
•
检测到容许范围以外的检测区域时，该区块立即停止检查。
Tips
•
实施预检查后，修正容许值等设定值时，请按照“7-5-4. 检查范围设定”的步骤 2
～
7 重新进行。
第 7 章 选件
7-5.
印刷后检查
22
7-5-6.
实施印刷后检查
设定是否启用印刷后检查功能和检查频率
1
在主菜单中，触摸［编辑机型数据］，并从画面左侧的子菜单中选择［印刷条件］。
2

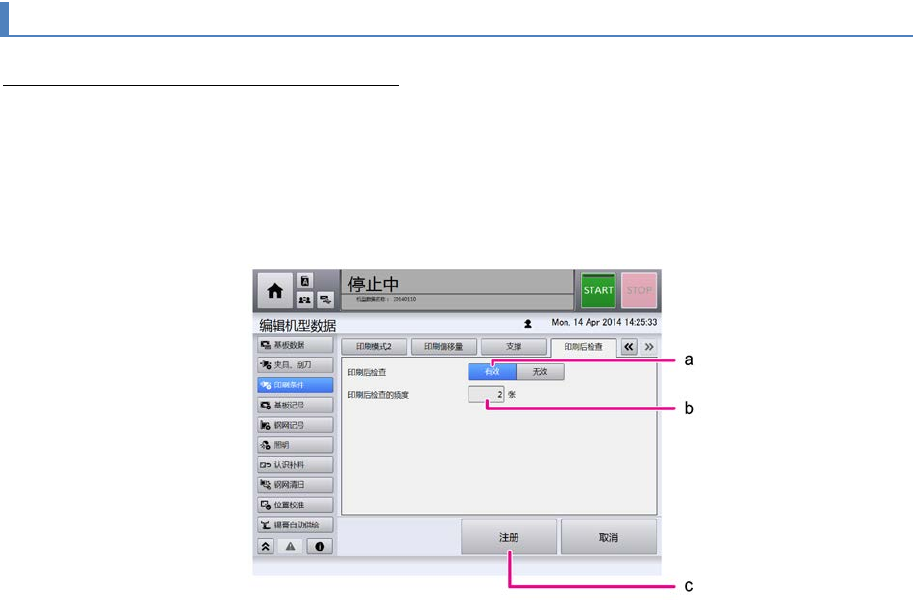

触摸［印刷后检查］选项卡。
显示如下画面。
3
触摸［有效］ (a)。
4
输入［印刷后检查的频度］(b)的项目。
对 2 块基板进行 1 次印刷后检查时输入“2”，对所有基板进行检查时输入“1”。
5
触摸［注册］(c)后，反映设定。
自动运行后，会以设定的频率进行印刷后检查。
