第 4 章 操作篇
4-10.
手动操作
76
(a) 整个工作台
上升／下降 整个工作台移动至软件极限的上升极限/下降极限。
/
整个工作台往上下方向微动运行。
检测传感器指示器（ ）
上（显示红色）：正极限
中央（显示黄色）：原点
下（显示红色）：负极限
(b) 备用工作台
上升／下降 备用平台移动至软件极限的上升极限/下降极限（标准）。
/
备用平台往上下方向 JOG 移动。
检测传感器指示器（ ）
上（显示红色）：正极限
中央（显示黄色）：原点
下（显示红色）：负极限
离网 若在上升状态时触摸，备用平台将移动至离开钢网的位置。
按照机型数据中注册的条件执行离网。
下降（低） 将备用平台下降到低于下降极限（标准）的位置。
该位置是基板传感器将备用夹具错误识别为基板搬入时使用。有
关详情，请参阅“4-5-2. 夹具、刮刀”。
(c) 整个工作台/备用平台的移动速度设定
(d) TZ1 轴移动到退避位置。
(e) TZ2 轴移动到退避位置。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
第 4 章 操作篇
4-10.
手动操作
77
4
4-10-3.
相机、照明
从画面左侧的子菜单中选择［相机、照明］，显示如下画面。
(a) 选择相机画面中显示的相机。
(b) 选择相机画面中显示的记号位置。
(c) 设定相机的移动速度
(d) 相机的 JOG 移动方向
(e) 各传感器的检测动作指示器
指示器
绿色（亮灯）
灰色（熄灯）
基板检测(左) 基板搬出传感器（左）打开的状态 基板搬出传感器（左）关闭的状态
基板检测(右) 基板搬出传感器（右）打开的状态 基板搬出传感器（右）关闭的状态
快门 相机图像识别下方（基板）的状态 相机图像识别上方（钢网）的状态
解除基板挡块 基板挡块升起的状态 左述以外的状态
按压基板中央
（后方） 解除
基板中央压杆（后方）上升的状态 左述以外的状态
按压基板中央
（前方） 解除
基板中央压杆（前方）上升的状态 左述以外的状态
(f) 检测传感器指示器
左或下（显示红色）：负极限
中央（显示黄色）：原点
右或上（显示红色）：正极限
(g) CX1 轴/CX2 轴/CY 轴同时移动到退避位置。
(h) 各轴的当前坐标位置
(i) 照明设定
第 4 章 操作篇
4-10.
手动操作
78

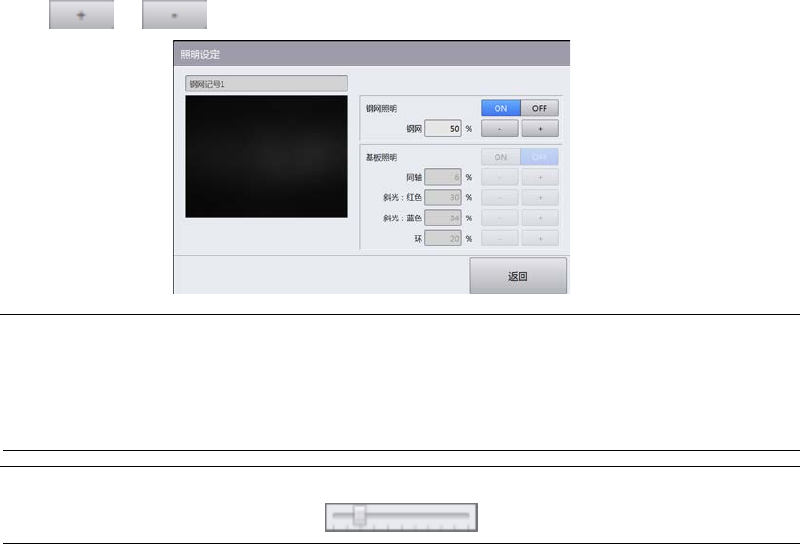

显示照明设定的弹出画面，可设定钢网与基板照明的开/关，以及各处照明的强度（比例）。
可触摸
/ 按钮调整。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
Tips
•
触摸数值输入区域，显示滑块（
），移动滑块调整亮度。
