第 1 章 安全注意事项
1-7. 操作环境条件 安全规格
11
1
1-7. 操作环境条件·安全规格
•
本机器不允许用于住宅区。
•
本机不允许在住宅区、商业区及准工业区使用。请不要和一般家用电源连接。只能在工业用电力
系统中使用。
•
“1-1. 安全操作预防措施”的“关于安装”处提到的场所进行输送·保管·使用。
操作环境条件
电源容量
单相 AC200V ～ 230V ±10％
50Hz/60Hz、2.0kVA 以下（实效值 0.5kVA）
电源电缆形状：3 芯 3.3mm
2
(AWG12) 以上、3m 以内
气压
0.49MPa 干燥气体
空气用量
普通时：130Nl/min
清扫时：430Nl/min
环境温度
15°C ～ 30°C
环境湿度
30% ～ 65%（但无凝结）
高度
海拔 1,000m 以下
污染程度
2（按照 IEC60664-1，与普通电子基板实装线相当）
过电压类别
III（按照 IEC60664-1）
输送·保管条件
输送·保管温度
10°C ～ 60°C
输送·保管湿度
30% ～ 80%（但无凝结）
安全标准
机器指令
2006/42/EC Annex I、EN ISO 121001:2010、EN60204-1:2006+A1:2009 其它
声压水平
65dB(A) 以下
测量条件：
― 测量点距离机器前面 1m，离地面高 1.6m
― 通常，在进行预定操作的同时，在关闭前盖的状态下
输气软管形状
外径
Φ12mm
内径
Φ8mm
温度
-15°C ～ +70°C
气压
0MPa ～ 0.7MPa
第 1 章 安全注意事项
1-7. 操作环境条件 安全规格
12
在符合 CE 标准的环境下使用时关于电缆的注意事项
•
请使用带 ULAWM 2517/c-UL/CE 屏蔽护套的电缆作为电源电缆。
•
连接到本机的网线请勿超过 30m。

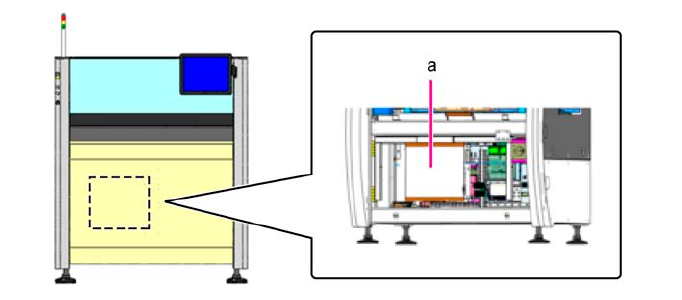

关于本机内的电池
本机的控制用计算机内部内置锂电池。在 UPS 和主板上使用。
(a) 控制用计算机
第 1 章 安全注意事项
1-8. 关于警告标签
13
1
1-8. 关于警告标签
警告标签的意思
本机所贴显示警告标签的种类和意思如下。请在理解了各种记号意思的基础上，给予充分注意，进行作
业。
标签指示
说明
位置
小心触电
表示该装置以及场所被供给高压电，若在通电时接触会发
生危险。也表示该位置在主断路器 OFF 后依然通电。
(a)
请接地线
表示用于外部保护电线的接地端子。
(b)
禁止悬吊
本体侧面有吊环螺栓安装螺丝。其目的在于固定载重台以
防在用卡车等运输时发生错位，不可用于起重机悬吊。
如果不遵守注意事项，有可能在移动本机时发生坠落，导
致人员死亡或严重受伤。安装后应卸下吊环螺栓，并用盖
子塞住螺丝孔。
(c)
手勿伸入
表示手、手指有被可移动零件夹住或卷入的危险。
(d)
注意开关门
表示有因正面门的开关导致身体被夹住的危险。
(e)
当心激光
表示可能发生由激光线引起的危害。
(f)
机器铭板
本机的定额被记载。
(g)
