第 7 章 选件
7-1.
检查位置注册功能（品质管理）
2
7-1. 检查位置注册功能（品质管理）
为了读入印刷后的图像，钢网和基板各自最多可注册 10 个位置。使用这些图像可检查锡膏的印刷状态
和清洁状态。

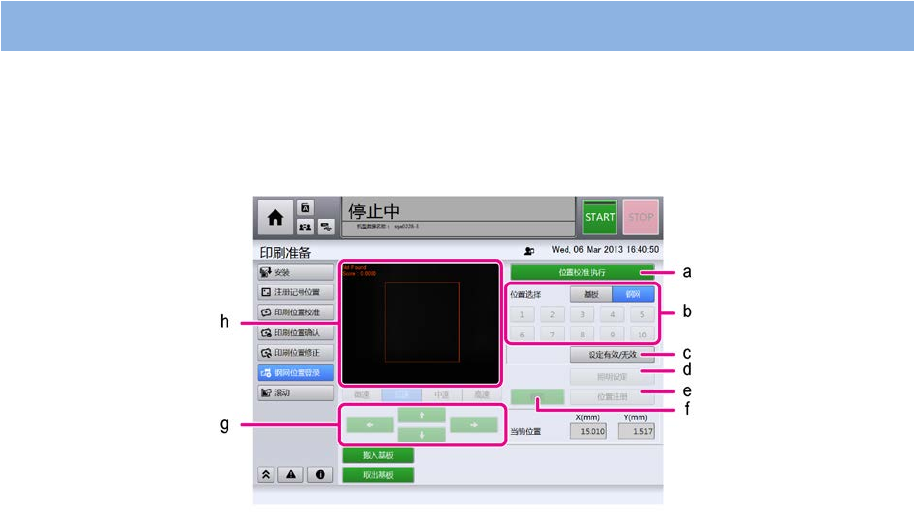

从［印刷准备］的子菜单中选择［检测位置注册］，显示如下画面。
1
触摸［位置校准 执行］ (a)，识别基板和钢网的定位标进行位置校准。
2
选择注册位置 (b)。
基板和钢网各自最多可注册 10 个位置。
3
触摸［移动］ (f)，将相机移动到要注册的位置。
已选位置的相机画面将显示在 (h) 中。使用箭头按钮 (a) 可调整位置。
4
触摸［位置注册］ (e)，将注册显示的图像。
第 7 章 选件
7-1.
检查位置注册功能（品质管理）
3
7

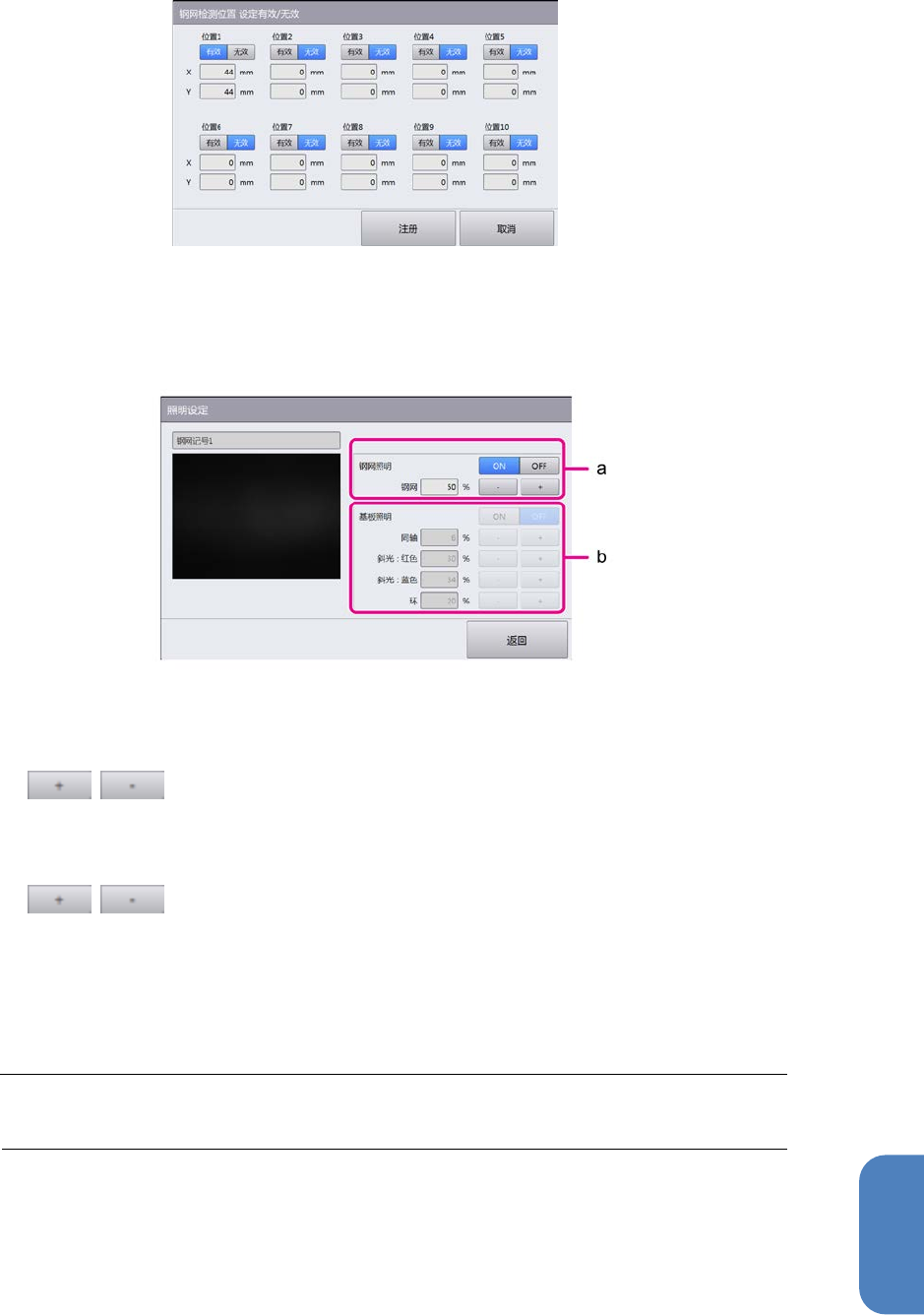

触摸［设定有效/无效］ (c)，将显示以下弹出画面。
触摸［有效］／［无效］，设定是否将位置 (1～10) 设为有效。 已设定为［无效］时，无法按照步骤
2 选择。显示各位置相机画面的中心位置坐标 (X、Y)。
触摸［照明设定］ (d) 后，将显示以下弹出画面，可设定钢网或基板的照明。
(a) 钢网照明
可切换钢网照明的开启/关闭，以及亮度数值的设定。
触摸
/ 后可进行调整（以 1% 为单位增减）。
(b) 基板照明
可切换基板照明的开启/关闭，以及以下 4 种照明数值的设定。
触摸
/ 后可进行调整（以 1% 为单位增减）。
－ 同轴
－ 斜光：红色
－ 斜光：蓝色
－ 环
Tips
•
触摸数值，可通过滑块调整。
第 7 章 选件
7-2.
读码器
4
7-2. 读码器
更换锡膏、钢网、刮刀、吸附装置等时，可使用读码器预先分别读取各部件及操作人员的信息，并作为
记录予以保存。
7-2-1.
准备与连接
准备器材
由用户准备以下物品。
•
条码扫描器
•
USB 连接电缆
推荐配件
•
制造商：Datalogic scanning
•
型号： GD4400
连接方法
连接到触屏式监视器侧面的 USB 接口。
7-2-2.
使用方法

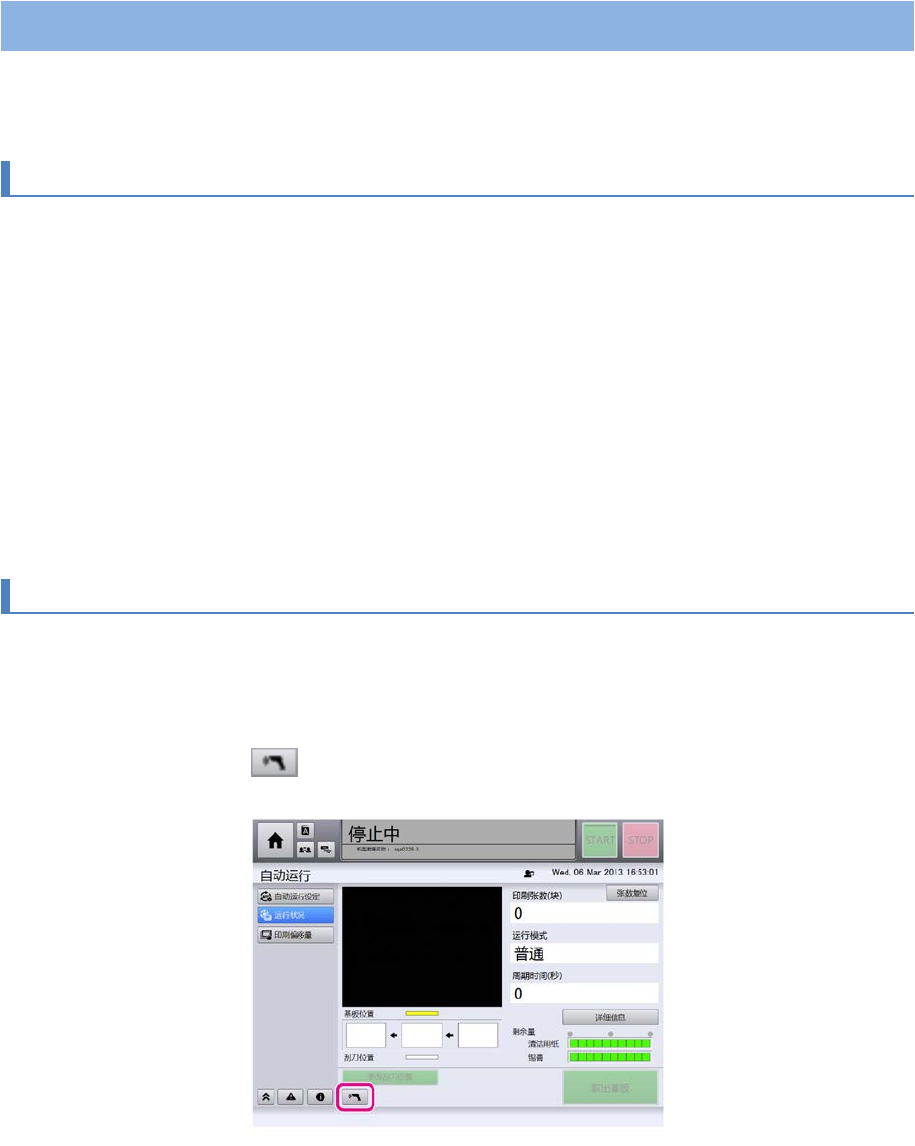

1
触摸主菜单中的［自动运行］。
2
从画面左侧的子菜单中选择［运行状况］。
3
触摸画面左下方的 。
