第 3 章 导入篇 3-1. 安装 6 侧视图 顶视图
第 3 章 导入篇
3-1. 安装
5
3
(a) 引脚线
(b) 内六角孔螺栓用孔
(c) 内六角孔螺栓
警告
安装信号塔时，请注意不要损坏引脚线。
3-1-3.
本机的安装
本机外形尺寸
正视图
第 3 章 导入篇
3-1.
安装
6
侧视图
顶视图
第 3 章 导入篇
3-1. 安装
7
3
安装位置
本机的输送带轨道是以前方的轨道为基准，调整轨道宽度时仅后方的轨道移动。安装时，请确定合
适的位置，确保前方的基准轨道与前工序或后工序的机器能衔接起来。
请空出前后工序机器的间隔，使轨道不会相互影响。

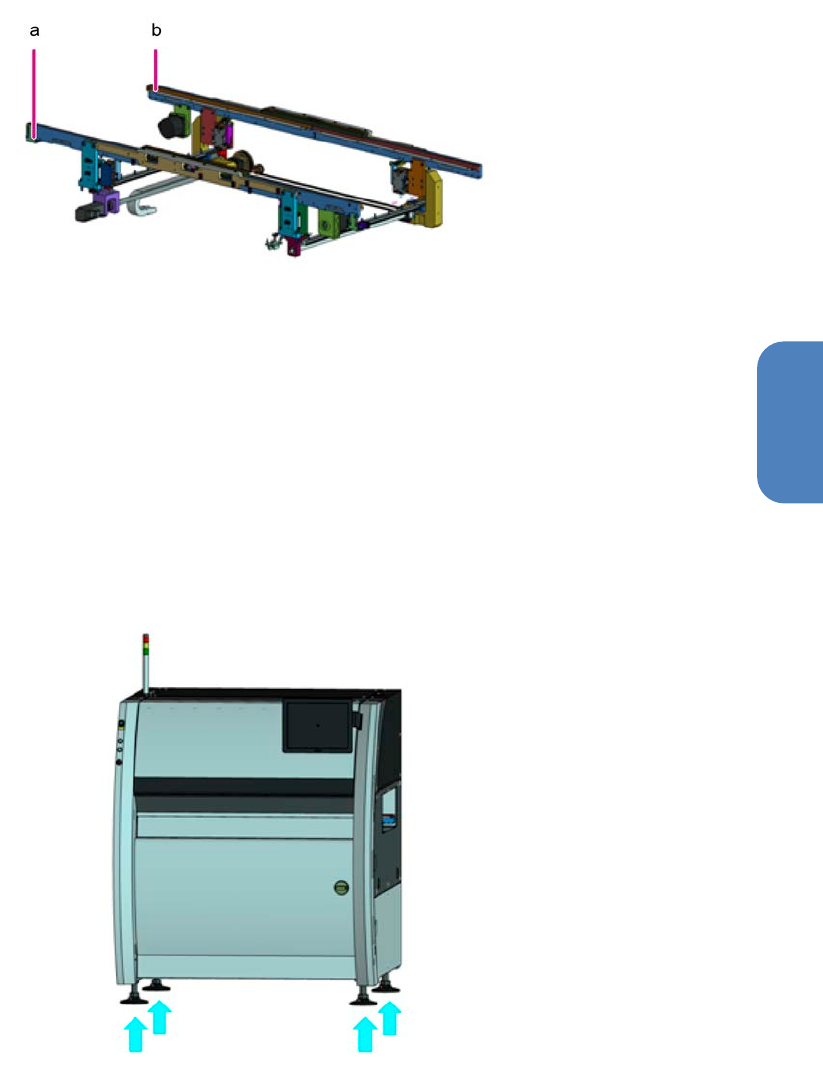

(a) 基准轨道
确定安装位置，确保该轨道与前后装置的轨道位置能衔接起来。
(b) 可动轨道
该轨道根据基板宽度移动。
安装高度、水平调整
根据导入的安装生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。本机的基板搬送高度
为 900(-20/+45)mm。
调整基板搬送高度时，使用台架部下方的 4 个调节脚（调节螺栓）。
