第 3 章 导入篇
3-1. 安装
9
3
3-1-4.

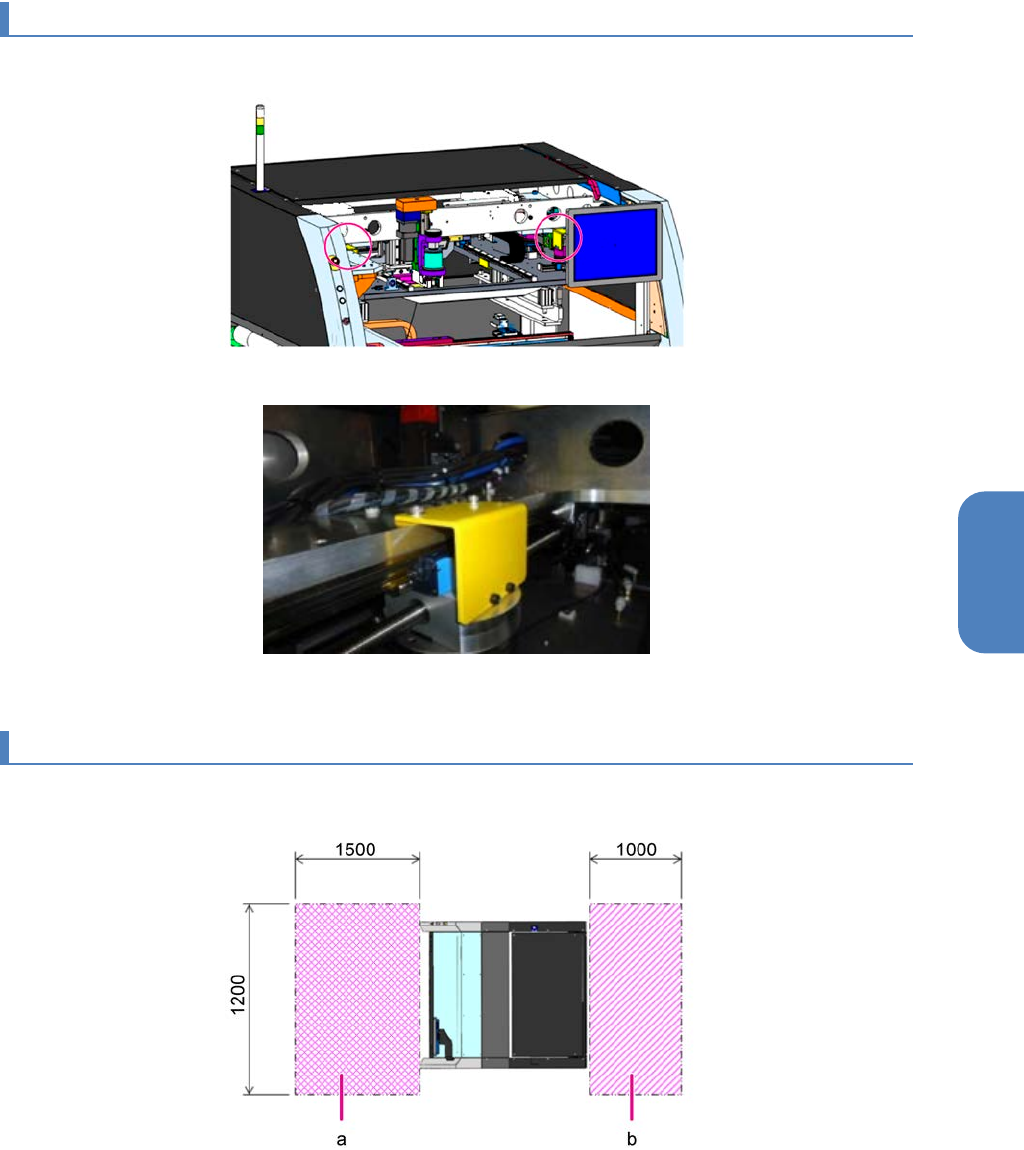

取下固定托架
取下固定钢网装置移动零件的托架（2 处）。
使用 4 根内六角孔螺栓固定托架。使用六角扳手将其取下。
请妥善保管取下的托架。
3-1-5.
作业区域
保养检查本机时，请勿在如下所示范围内放置物品。
(a) 操作区域
(b) 维护区域
第 3 章 导入篇
3-2.
电器系统的连接
10
3-2. 电器系统的连接
3-2-1.
总电源电缆的连接
警告
有关总电源电缆的连接操作，请严格遵守以下注意事项。如果在操作中
违反这些注意事项，可能引起意想不到的危险状况，其结果有发生人员
严重受伤甚至死亡的危险。
请务必由具备电气施工资质的人员进行操作。
在将工厂总电源电缆连接至本机之前，请务必关闭电源电缆的总电
源。
本机的总电源规格如下所示。请勿使用除下述之外的电源。
单相 AC200V～230V±10%、50Hz/60Hz、2.0kVA 以下
请使用出厂时主断路器上的漏电断路器（20 A 以上）。
工厂总电源电缆在铺设时应考虑长度，请使用 3 芯截面积 3.3mm
2
或更粗的橡胶绝缘电缆。请勿使用更细的电缆。
请在工厂总电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，可能
会造成火灾和触电。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电。
1

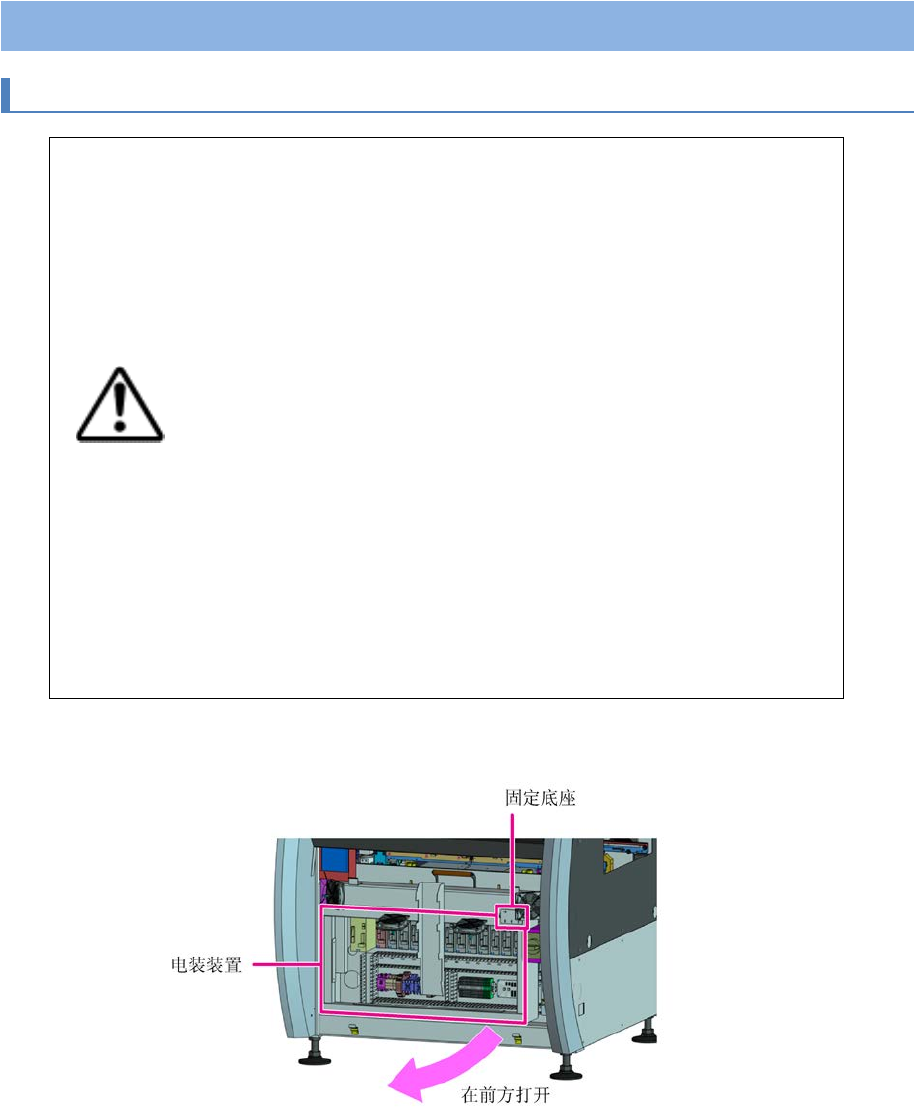

取下本机正面下部的盖板，拆下固定底座，向前方打开电装装置。
第 3 章 导入篇
3-2. 电器系统的连接
11
3

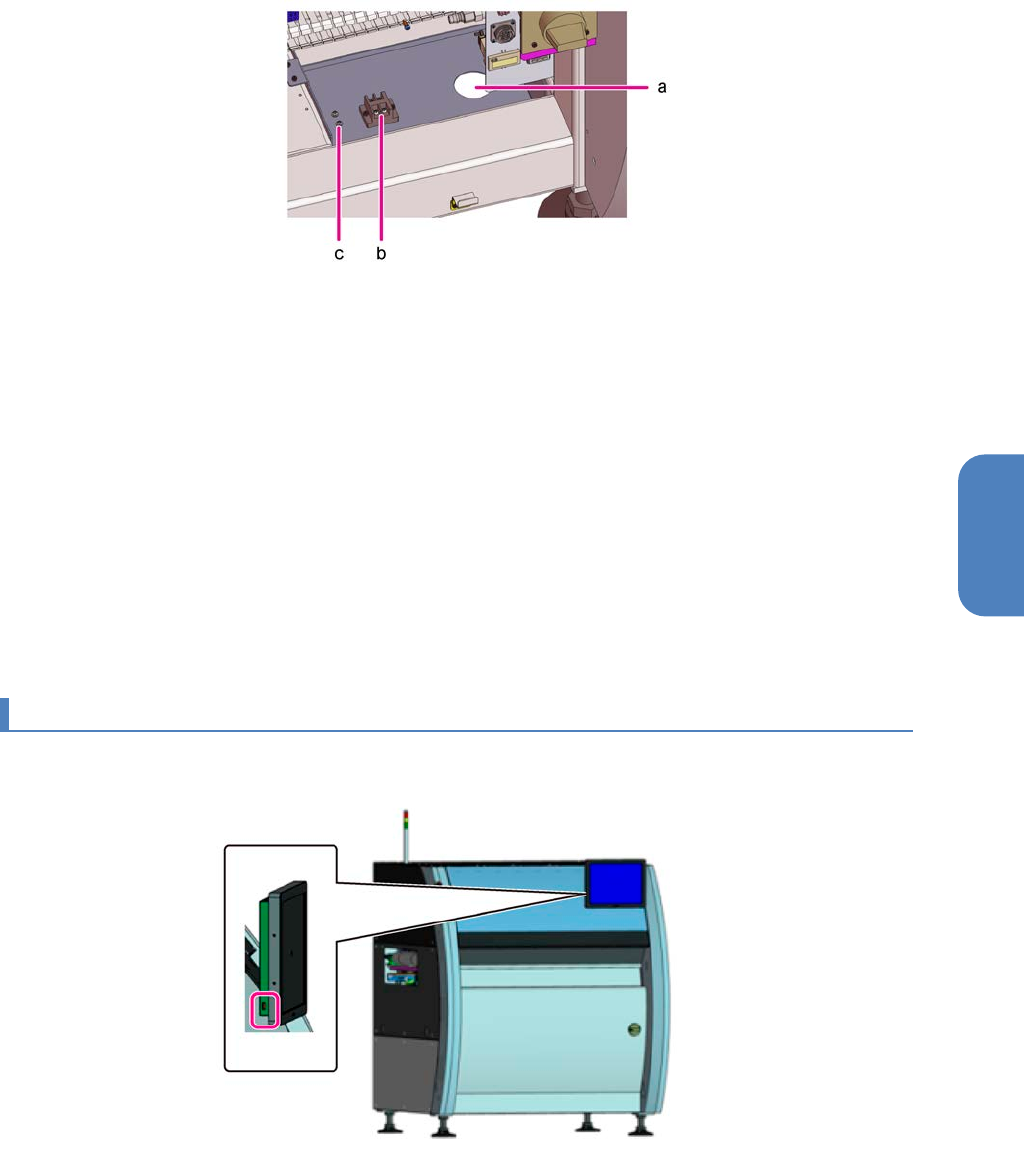

电装装置内部如下图所示。
(a) 电源电缆引入用套管孔
(b) 总电源连接用端子板
(c) 接地线安装用螺丝
2
从套管孔引入电源电缆，连接到端子板与接地部分。
端子板螺丝的直径为 4mm。
3
用测试仪等确认是否正常通电。
4
将连接前拆下的端子板透明保护罩复原。
5
将电装装置复原，然后安装本机正面下部的盖板。
3-2-2.
存储媒体装置的连接
使用触屏左右两侧（各 1 个）的接口连接 USB 存储媒体装置。
