第 4 章 操作篇
4-6.
印刷准备
46
(A) 印刷对位
使用同一轴上的记号和铜箔，设定印刷偏移量。
从画面左侧的子菜单中选择［印刷位置校准］，显示如下画面。
1
确认基板已固定。
如果处于未固定的状态，请触摸［搬入基板］(a) 后搬入基板。
2
触摸［位置校准 执行］ (b)。
显示以下对话框后，请触摸［OK］。
3
一边观察摄像机图像 (c)，一边按箭头按钮 (d)，手动修正记号的位置。
(e) 中将显示摄像机图像上拍到的记号名称。
Tips
•
触摸 (f) 按钮，可调整点的大小。
•
触摸 (g) 按钮，可放大摄像机图像，或更改钢网工作台的移动速度。
4
触摸［位置 OK］ (h)。
5
重复步骤 3 和步骤 4，对准其他记号的位置。
对准所有记号的位置后，将显示以下对话框。
第 4 章 操作篇
4-6.
印刷准备
47
4
6

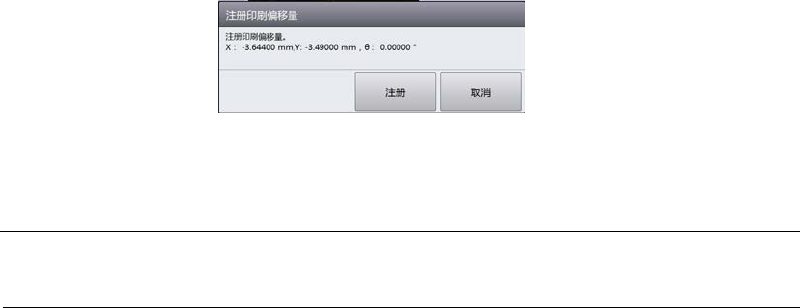

确认内容，触摸［注册］。
印刷偏移量的值将注册到机型数据中。
注意
•
触摸［取消］，将直接关闭，而不注册印刷偏移量值。
7
取出基板时，触摸［取出基板］ (i)。
显示基板取出对话框后，请取出基板。
(B) 印刷位置确认
实际进行钢网与基板的记号识别，一边目视确认位置是否对准，一边进行印刷偏移量的微调。

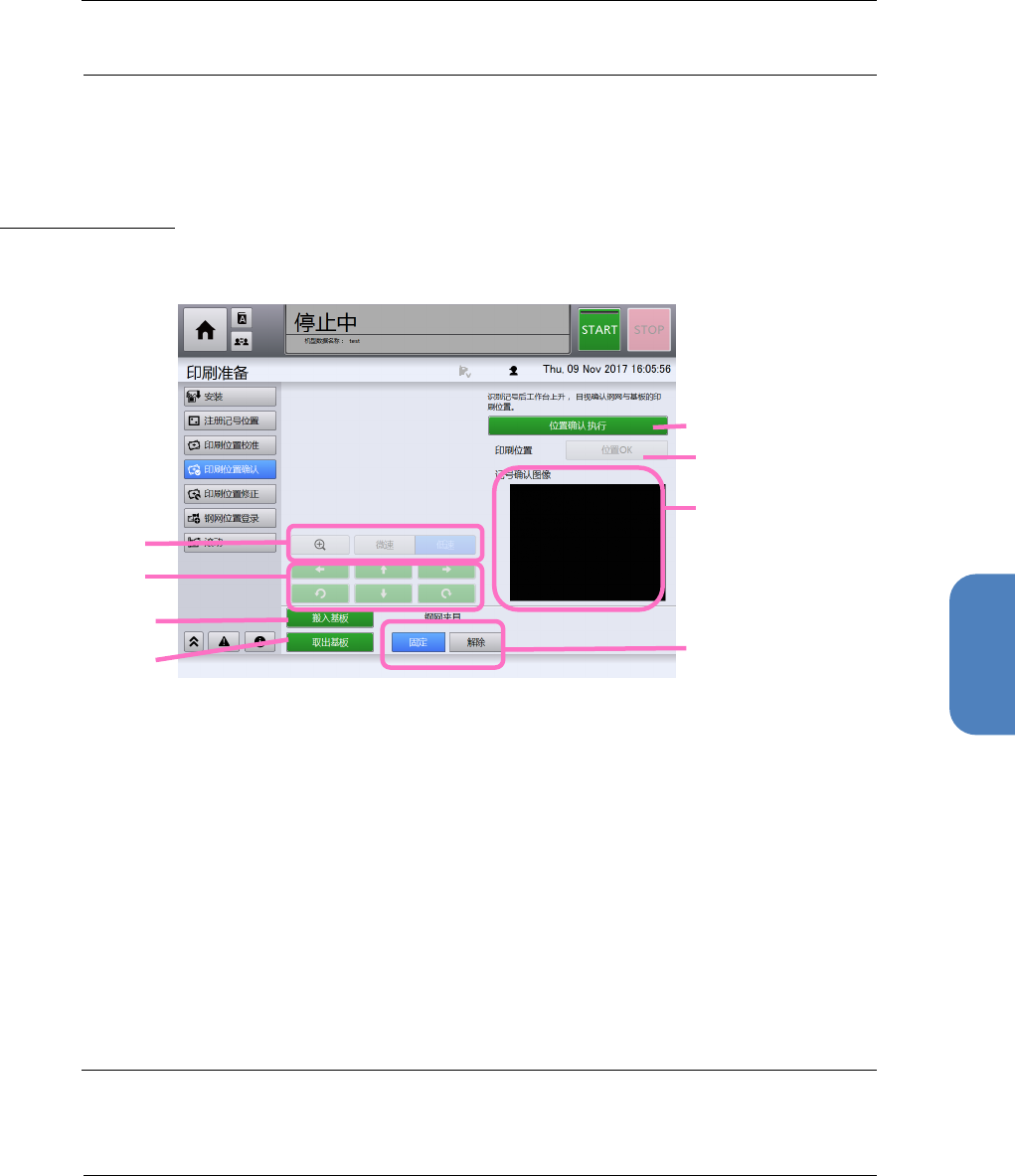

从画面左侧的子菜单中选择［印刷位置确认］，显示如下画面。
1
确认基板已固定。
如果处于未固定的状态，请触摸［搬入基板］(a) 后搬入基板。
2
触摸［位置确认 执行］ (b)。
修正印刷位置后，Z 工作台上升，将显示摄像机图像 (c)。
3
将联锁钥匙转到 OFF，打开正面盖板，目视确认钢网和基板的位置是否对准。
4
使用钢网上方相机（选购项），可在画面上确认位置。有关详情，请参阅“7-3. 钢网
上方相如果位置未对准，使用箭头按钮 (d) 手动修正位置。
Tips
•
通过触摸（e）的按钮，可以放大摄像机图像并更改桌子的移动速度。
•
通过触摸（h）的按钮，可以取消印版固定并进行微调。
b
c
h
g
a
b
e
f
第 4 章 操作篇
4-6.
印刷准备
48
5
触摸［位置 OK］ (f)。
显示如下对话框。
6
确认内容，触摸［注册］。
印刷偏移量的值将注册到机型数据中。
注意
•
触摸［取消］，将直接关闭，而不注册印刷偏移量值。
7
取出基板时，触摸［取出基板］ (g)。
显示基板取出对话框后，请取出基板。
