第 7 章 选件 7-2. 读码器 5 7 显示如下画面。 (c) 中显示当前 正在生产的机 型的信息。 4 从 (a) 中选择要显 示已 读入条形码数据的项目。 5 使用读码器读入条形码。 条形码读入成功 后，将在 (b) 中显示读入 的数据。同时 (a) 中的 项 目会自 动 往下移动。 6 触摸［注册］。 注册读 入的信 息， 弹出画面消失。 触摸［取消］， 读入的信息被 放弃，弹出画 面消失。
第 7 章 选件
7-2.
读码器
4
7-2. 读码器
更换锡膏、钢网、刮刀、吸附装置等时，可使用读码器预先分别读取各部件及操作人员的信息，并作为
记录予以保存。
7-2-1.
准备与连接
准备器材
由用户准备以下物品。
•
条码扫描器
•
USB 连接电缆
推荐配件
•
制造商：Datalogic scanning
•
型号： GD4400
连接方法
连接到触屏式监视器侧面的 USB 接口。
7-2-2.
使用方法
1
触摸主菜单中的［自动运行］。
2
从画面左侧的子菜单中选择［运行状况］。
3
触摸画面左下方的 。
第 7 章 选件
7-2.
读码器
5
7

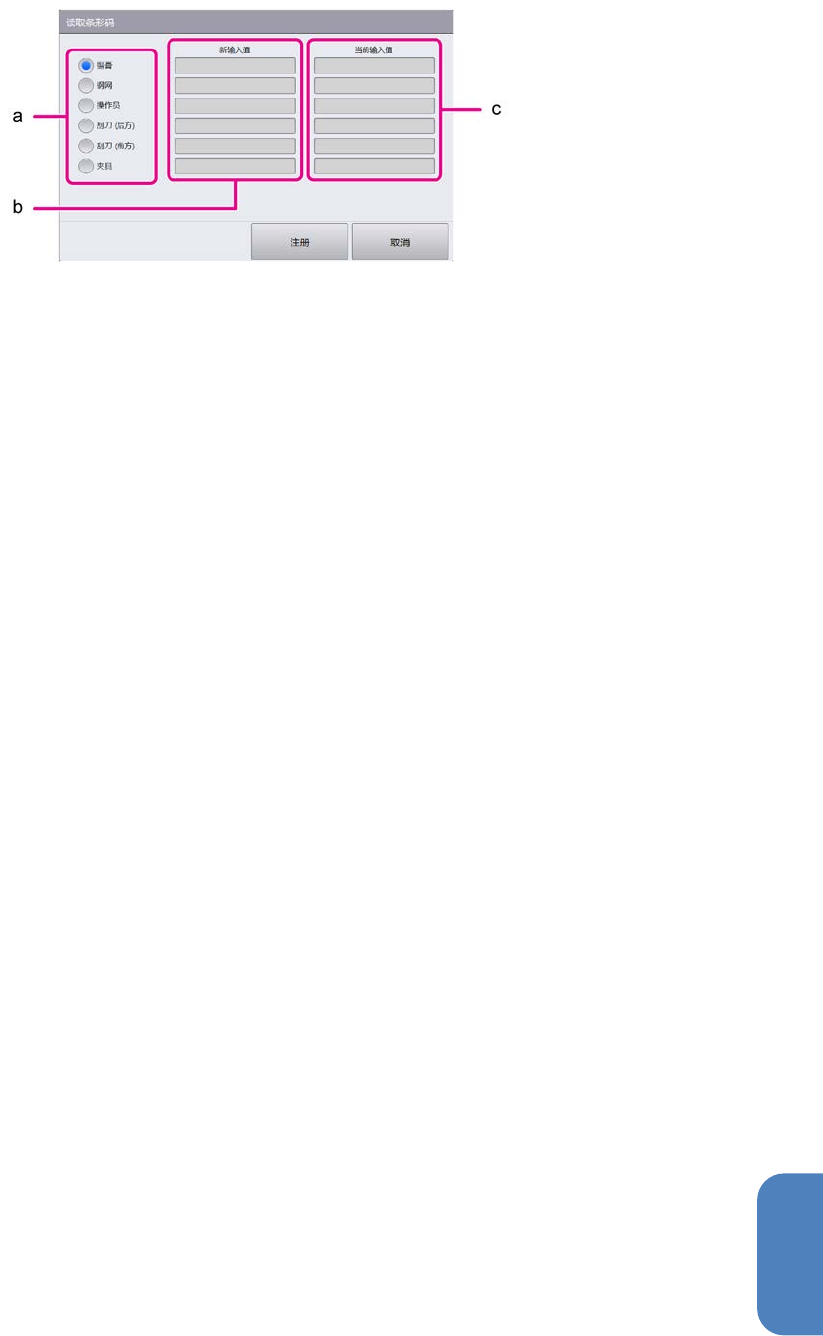

显示如下画面。
(c) 中显示当前正在生产的机型的信息。
4
从 (a) 中选择要显示已读入条形码数据的项目。
5
使用读码器读入条形码。
条形码读入成功后，将在 (b) 中显示读入的数据。同时 (a) 中的项目会自动往下移动。
6
触摸［注册］。
注册读入的信息，弹出画面消失。
触摸［取消］，读入的信息被放弃，弹出画面消失。
第 7 章 选件
7-3.
钢网上方相机
6
7-3. 钢网上方相机
从钢网上方查看基板与钢网的对位状态，调整印刷位置的偏移量。也可以在手动操作画面内查看印刷后
的锡膏形状。
7-3-1.
准备与连接
准备器材
由用户准备以下物品。
•
显微相机
•
USB 连接电缆
推荐配件
•
制造商：AnMo Electronics Corporation
•
型号： ADT-7013MZT
连接方法
连接到触屏式监视器侧面的 USB 接口。
7-3-2.
使用方法
1
搬入基板，在主菜单中触摸［印刷准备］。
2
从画面左侧的子菜单中选择［印刷位置确认］。

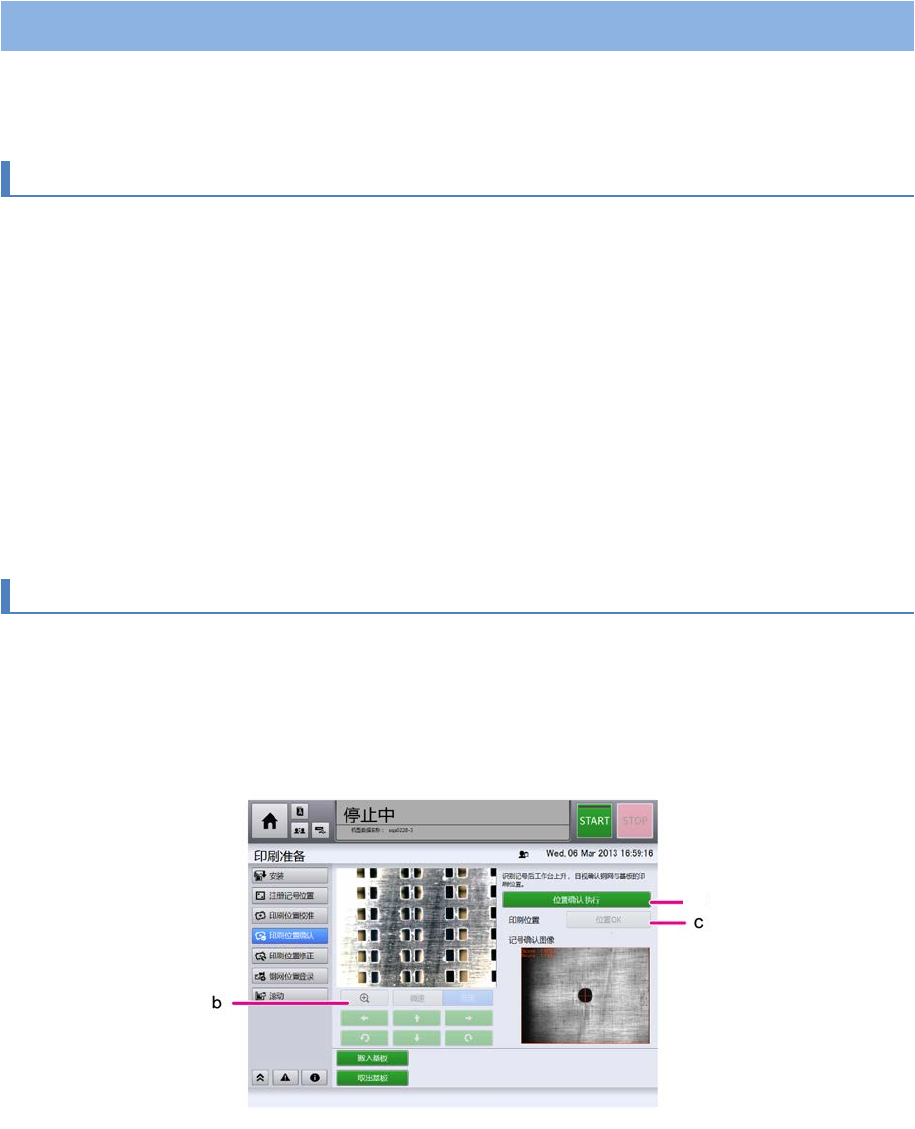

如果安装了钢网上方相机，显示如下画面。
3
触摸［位置确认 执行］ (a)。
修正印刷位置，工作台上升。
该动作完成后，钢网上方相机的图像显示在画面中。
a
