第 4 章 操作篇 4-9. 记录 68 锡膏余量图表 选项卡 以 X 轴表示 时间 、以 Y 轴 表示 锡膏余量（ 单位： mm ），以 图表显示锡膏余量 的变动量。 注意 • ［系统设定］ - ［选项］ - ［锡膏余量传 感器］的设 定为［ 无效］ 时，数据 为 “0 ”。 锡膏余量数据 选项卡 以数值显示锡膏 余量的变动。 注意 • ［系统设定］ - ［选项］ - ［锡膏余量传 感器］的设 定为［无效］时 ，数据为 “0 …
第 4 章 操作篇
4-9.
记录
67
4

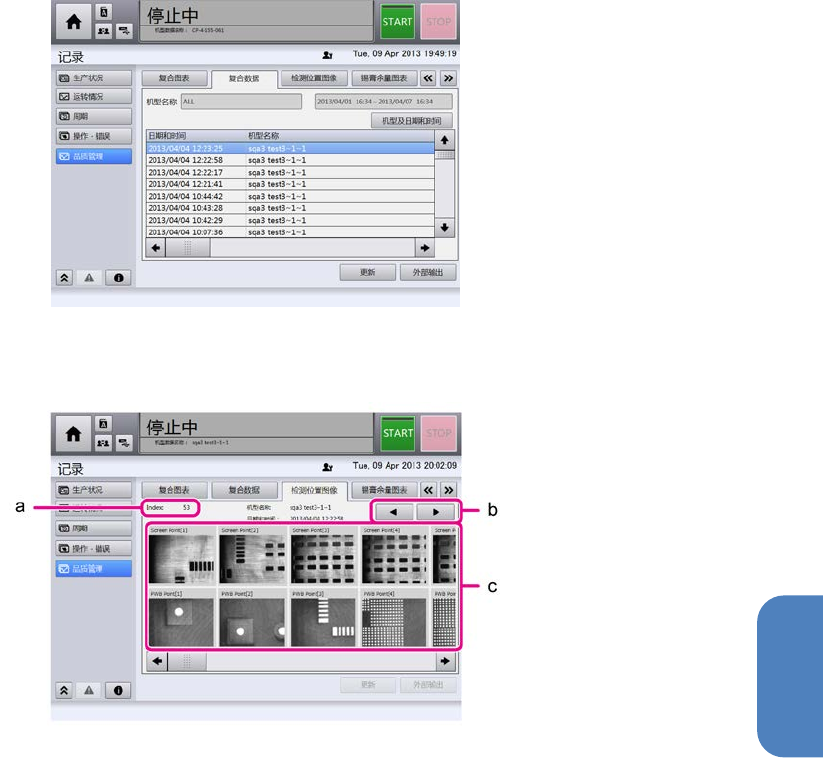

复合数据选项卡
以数值显示印刷修正量、记号分值、记号间间距的变动量。
检测位置图像选项卡
以列表分别显示各基板使用钢网位置注册功能读入的印刷后图像。
(a) 当前显示的基板编号（索引）
(b) 移动至前后基板。
(c) 基板与钢网分别各显示最多 10 个读入的印刷后图像。
触摸各图像，可放大显示。
第 4 章 操作篇
4-9.
记录
68

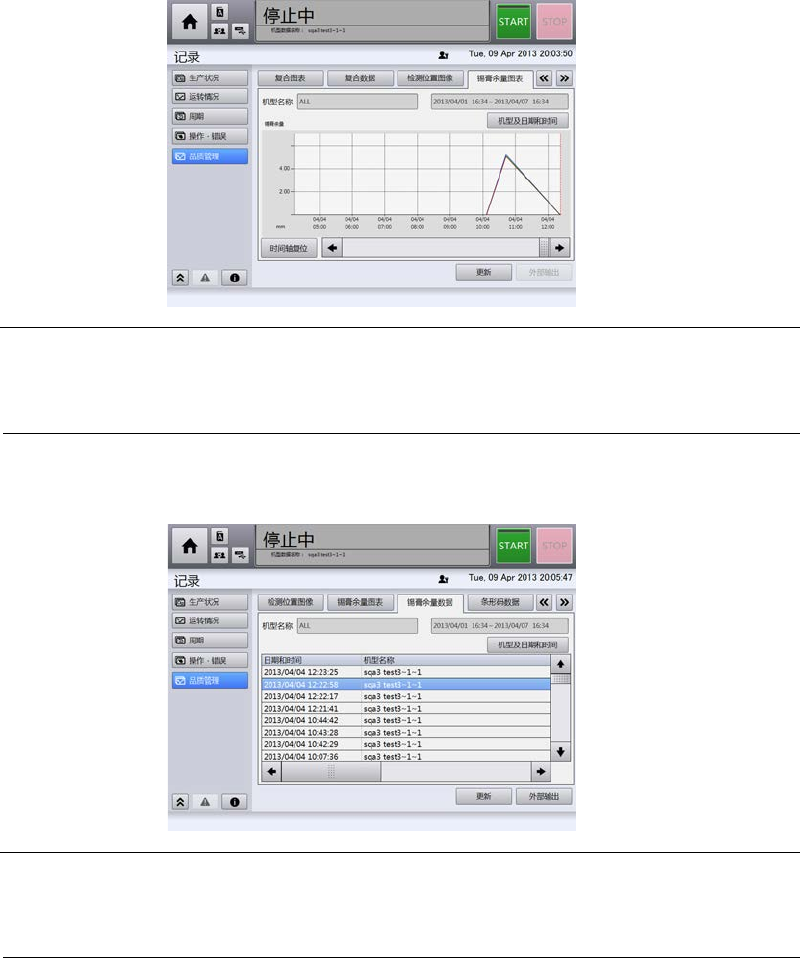

锡膏余量图表选项卡
以 X 轴表示时间、以 Y 轴表示锡膏余量（单位：mm），以图表显示锡膏余量的变动量。
注意
•
［系统设定］ - ［选项］ -
［锡膏余量传感器］的设定为［无效］时，数据为
“0”。
锡膏余量数据选项卡
以数值显示锡膏余量的变动。
注意
•
［系统设定］ - ［选项］ -
［锡膏余量传感器］的设定为［无效］时，数据为
“0”。
第 4 章 操作篇
4-9.
记录
69
4
条形码数据选项卡
以时间序列顺序，列表显示使用条形码读码器读入的各数据记录。除日期时间、机型名称外，还显示
［锡膏］、［钢网］、［操作员］、［刮刀 (后方)］、［刮刀 (前方)］、［夹具］的数据。
4-9-6.
印刷后检查错误记录（选购项）
从画面左侧的子菜单中选择［印刷后检查错误记录］，显示印刷后检查相关记录。
触摸画面上方的选项卡可切换画面，触摸显示在画面中的按钮，可进行下一步操作。
•
机型及日期和时间：变更显示机型。有关详情，请参阅“设定机型和日期时间”。
•
更新：显示的信息将更新至最新版本。
•
外部输出：将记录信息输出为 CSV 文件。有关详情，请参阅“4-9-1. 生产状况记录”。
图像选项卡
显示印刷后检查为 NG 的基板图像、区块编号等详细数据。
Tips
•
有关本画面的检查结果，请参阅“7-5-6.检测 NG 基板时的应对方法”。
