第 3 章 导入篇 3-1. 安装 9 3 3-1-4. 取下固定托架 取下固定钢网装 置移动零件的 托架（ 2 处 ）。 使用 4 根内六 角孔螺栓固定 托架。使用六 角扳手将其取 下。 请妥善保管取下 的托架。 3-1-5. 作业区域 保养检查本机时 ，请勿在如下 所示范围内放 置物品。 (a) 操作区域 (b) 维护区域
第 3 章 导入篇
3-1.
安装
8
1

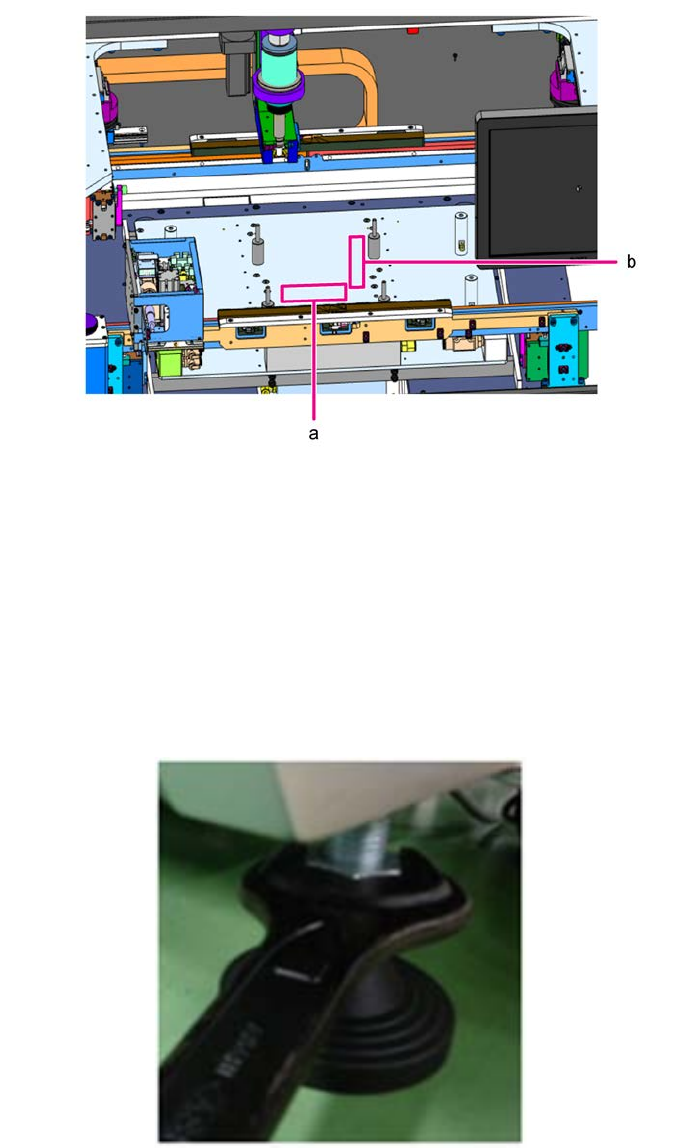

在备用板上的 X 方向、Y 方向各放置 1 个水平器。
(a) 水平器（X 方向）
(b) 水平器（Y 方向）
2
旋转调节螺栓，调整“基板搬送高度”、“装置水平度”。
安装本机时，请确认水平器显示的刻度（1 刻度为 0.02mm 的水平器为 2 刻度以下，1 刻度为
0.05mm 的水平器为 1 刻度以下）。
3
使用扳手锁定 4 个调节脚的六角螺母。
所用螺母、螺栓的直径如下所示。
- 六角调节螺栓：30mm
- 锁定螺母：46mm
第 3 章 导入篇
3-1. 安装
9
3
3-1-4.
取下固定托架
取下固定钢网装置移动零件的托架（2 处）。
使用 4 根内六角孔螺栓固定托架。使用六角扳手将其取下。
请妥善保管取下的托架。
3-1-5.
作业区域
保养检查本机时，请勿在如下所示范围内放置物品。
(a) 操作区域
(b) 维护区域
第 3 章 导入篇
3-2.
电器系统的连接
10
3-2. 电器系统的连接
3-2-1.
总电源电缆的连接
警告
有关总电源电缆的连接操作，请严格遵守以下注意事项。如果在操作中
违反这些注意事项，可能引起意想不到的危险状况，其结果有发生人员
严重受伤甚至死亡的危险。
请务必由具备电气施工资质的人员进行操作。
在将工厂总电源电缆连接至本机之前，请务必关闭电源电缆的总电
源。
本机的总电源规格如下所示。请勿使用除下述之外的电源。
单相 AC200V～230V±10%、50Hz/60Hz、2.0kVA 以下
请使用出厂时主断路器上的漏电断路器（20 A 以上）。
工厂总电源电缆在铺设时应考虑长度，请使用 3 芯截面积 3.3mm
2
或更粗的橡胶绝缘电缆。请勿使用更细的电缆。
请在工厂总电源电缆的电线端部安装符合电线尺寸的圆形压着端
子。如果使用裸线或非圆形端子，电线容易从端子终端脱落，可能
会造成火灾和触电。
请根据使用地区的规定将本机妥善接地。未完全接地不仅会引起机
器的误动作，也可能造成火灾和触电。
1
取下本机正面下部的盖板，拆下固定底座，向前方打开电装装置。
