第 7 章 选件
7-5.
印刷后检查
19
7
7-2. 使用印刷锡膏的基板时
勾选［使用的印刷基板］复选框。
使用印刷锡膏的基板时，当锡膏印刷在图案上的状态下，基准面积为剩余的图案面积。 由于将
该状态的面积作为基准，因此检测与基准面积相同的面积时为 0％（中央值）。
锡膏量比登录的印刷状态更少 正值（检测面积增加）
锡膏量与登录的印刷状态相等 0％
锡膏量比登录的印刷状态更多 负值（检测面积减少）
请在指定为检查区域的领域中以印刷的锡膏量为基准，预计锡膏量在何种程度上增加较为适
宜，再设定上限值和下限值。
注意
•
锡膏的印刷面积超过图案面积时，则无法检测。
•
由于使用印刷锡膏的基板，请调整照明设定，确保锡膏不会发白光。
在步骤 5 的设定画面中，可设定区块内的共用设定。
•
在区块内所有的检查区域中使用印刷锡膏的基板时，勾选［使用的印刷基板］。勾选所有检
查区域的［使用的印刷基板］。
•
在区块内进行共用设定时，在［面积容许值］中输入上限值和下限值。
Tips
•
要对各个检查区域分别设定面积容许值时，选择任意检查区域，在步骤 6
的设定画面
中触摸并勾选［面积容许值］的［编辑］复选框，分别设定上限值和下限值。
第 7 章 选件
7-5.
印刷后检查
20
7-5-5.
实施预检查
设定检查区域后，为了确认是否可以进行实际检测，容许值是否有误差，可实施预检查。
可针对以下 3 个对象实施预检查。
•
任意检查区域
•
任意区块内设定的所有检查区域
•
所有区块
各个检查共用相同的检查结果显示颜色，如下所示。
检测面积在容许范围内时：绿
检测面积在容许范围外时：红
任意检查区域的预检查

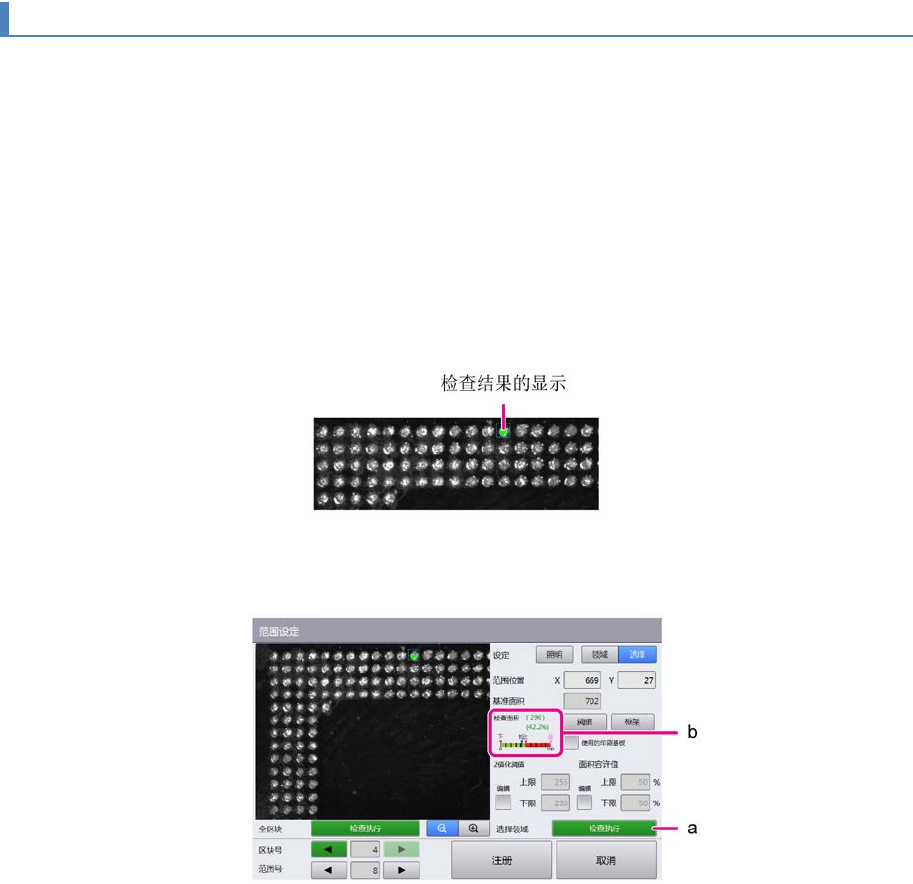

在范围设定画面中选择任意检查区域，触摸［选择领域］的［检查执行］(a)。
检查结果以颜色显示。 在［检查面积］(b)项目中，显示检测面积值和基准的比例。在水平图中，用刻
度显示基准、上限、下限、检测的面积值。
任意滑块内设定的所有检查区域的预检查

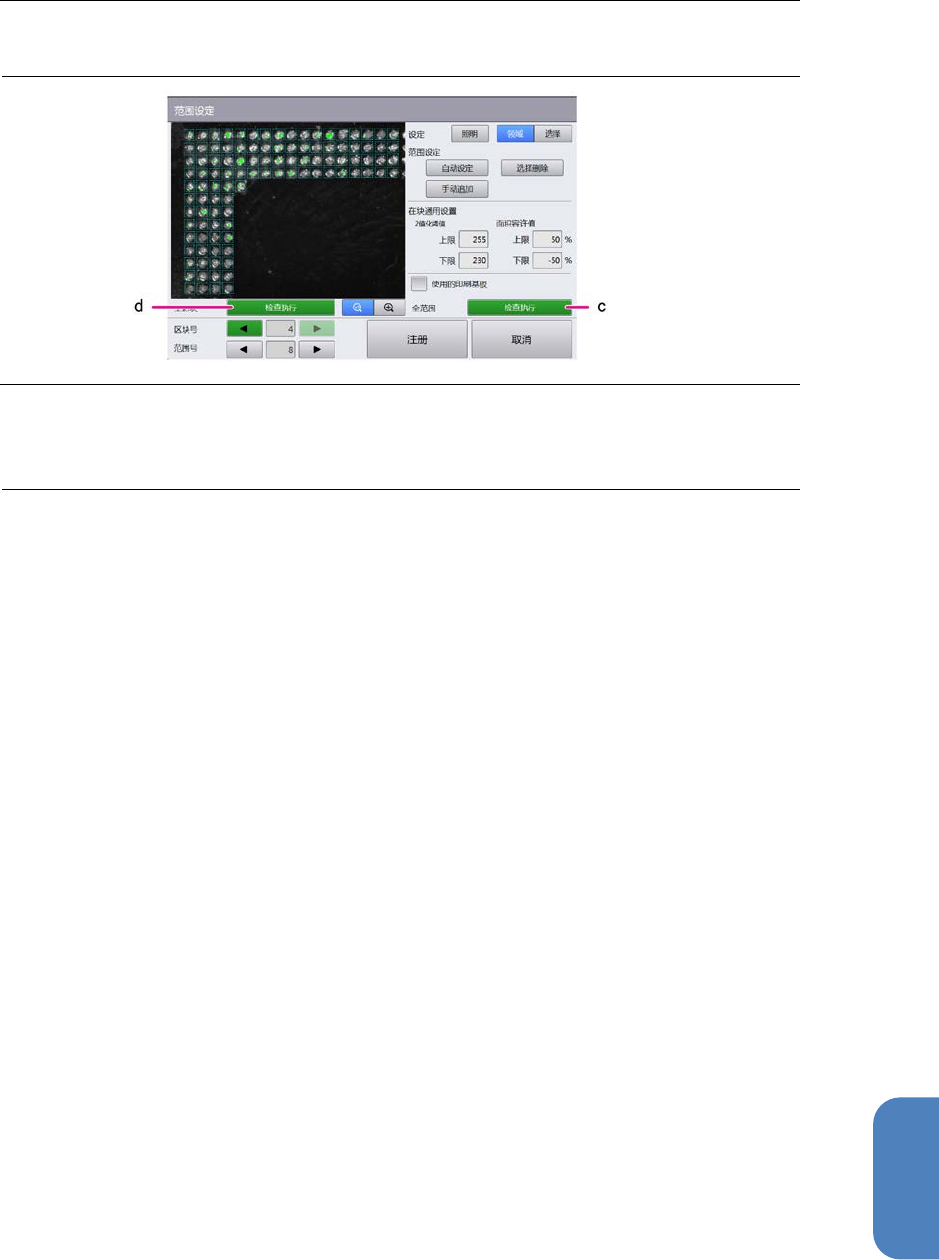

在范围设定画面中，触摸［领域］，并触摸［全范围］的［检查执行］(c)。
在选中的任意区块内设定的全检查区域进行面积检测，检查结果以颜色显示。
第 7 章 选件
7-5.
印刷后检查
21
7
所有区块的预检查
在范围设定画面中，触摸［全区块］的［检查执行］(d)。
在当前登录的所有区块、所有区域中检测面积，检查结果用颜色显示。
注意
•
检测到容许范围以外的检测区域时，该区块立即停止检查。
Tips
•
实施预检查后，修正容许值等设定值时，请按照“7-5-4. 检查范围设定”的步骤 2
～
7 重新进行。
