第 4 章 操作篇 4-11. 系统设定 91 4 清扫装置选项卡 显示、设定与清 洁 装置有 关的下列各 位置信息。 ①、② 等编号 对应显示在画 面右侧的示意 图。 • 溶剂供给宽度（ 窄时）的传感 器间距离 • 到基板的偏移距 离 清洁装置右端与 基板的偏移量 的距离 • 纸接触面左端与 相机中心的距 离① • 纸接触面左端与 刮板中心的距 离② • 纸接触面宽度③ • 刮板宽度④ 更换信息选项卡 显示、设定与清 洁装置的…
第 4 章 操作篇
4-11.
系统设定
90

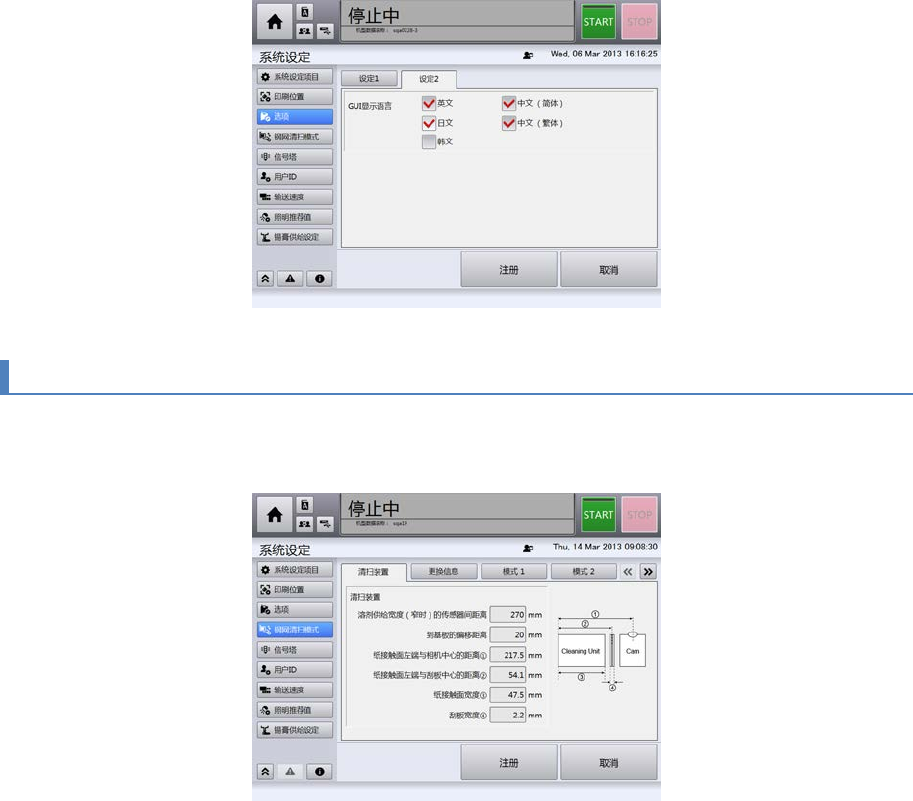

设定 2 选项卡
在语言切换画面中选择可显示的语言。
4-11-4.
钢网清扫模式
设定清洁装置（选购项）的连接位置、清洁用纸的更换信息以及每个清扫模式的清扫条件。
从画面左侧的子菜单中选择［钢网清扫模式］，显示如下画面。
第 4 章 操作篇
4-11.
系统设定
91
4
清扫装置选项卡
显示、设定与清洁装置有关的下列各位置信息。
①、② 等编号对应显示在画面右侧的示意图。
•
溶剂供给宽度（窄时）的传感器间距离
•
到基板的偏移距离
清洁装置右端与基板的偏移量的距离
•
纸接触面左端与相机中心的距离①
•
纸接触面左端与刮板中心的距离②
•
纸接触面宽度③
•
刮板宽度④

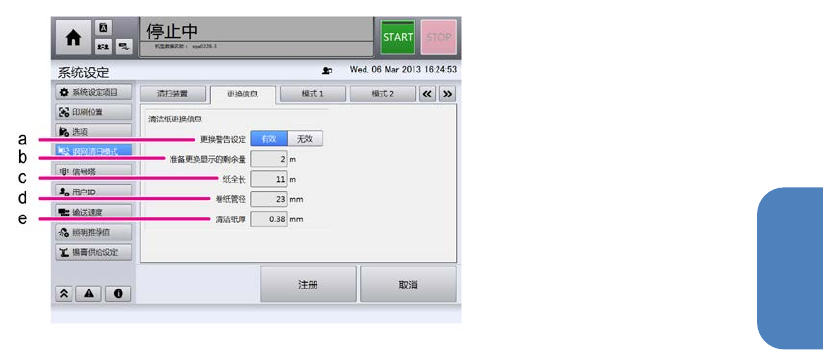

更换信息选项卡
显示、设定与清洁装置的清洁用纸有关的各种信息。
(a) 更换警告设定
选择是否显示清洁用纸更换准备的相关消息。
(b) 准备更换显示的剩余量
设定显示清洁用纸更换准备消息时间点的纸剩余量。
(c) 纸全长
设定清洁用纸的全长。
(d) 卷纸管径
设定清洁用纸卷取芯管的直径。
(e) 清洁纸厚
设定所用清洁用纸的厚度。
第 4 章 操作篇
4-11.
系统设定
92

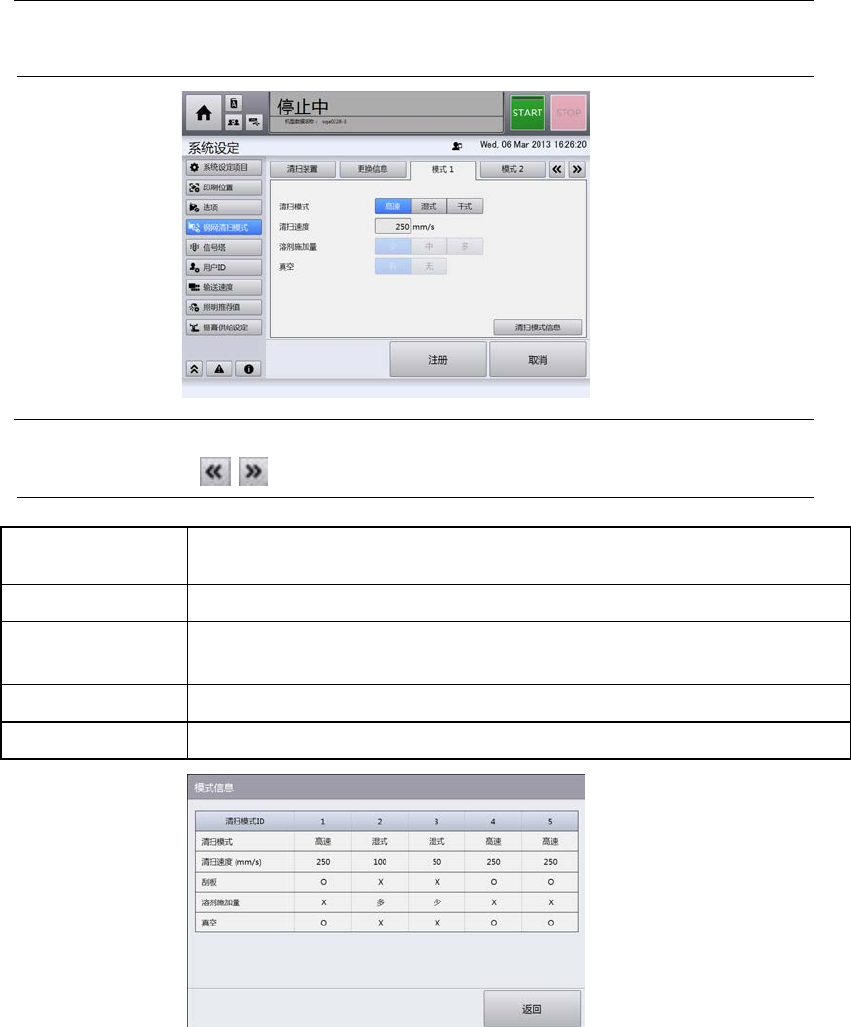

模式 1～模式 5 选项卡
进行与清洁装置的清扫动作及溶剂有关的显示、设定。最多可注册 5 种清扫模式。这里注册的模式可
在［编辑机型数据］ - ［钢网清扫］中显示、选择。
注意
•
画面上显示的项目因选择的清扫模式而异。
Tips
•
触摸画面右上的
/ 使选项卡滑动。
清扫模式 从［高速］、［湿式］、［干式］中选择。
清扫速度 设定清洗时清洁装置的速度。
溶剂施加量 从［少］、［中］、［多］中选择。 仅当在［清扫模式］中选择［湿
式］时可设定。
真空 选择是否使用真空。 仅当在［清扫模式］中选择［干式］时可设定。
清扫模式信息 各模式的信息列表显示为弹出画面。
