第 4 章 操作篇
4-10.
手动操作
79
4
4-10-4.
刮刀
从画面左侧的子菜单中选择［刮刀］，显示如下画面。
(a) 用数字键盘输入刮刀速度。
(b) 刮刀位置
后方／前方 刮刀向后方/前方移动。
/
刮刀往上下方向 JOG 移动。
检测传感器指示器
（
）
上（显示红色）：正极限
中央（显示黄色）：原点
下（显示红色）：负极限
(c) 设定刮刀的移动速度
(d) 刮刀头（后方/前方）的设定
上升／下降 刮刀头移动至上升极限/下降极限。
上升状态、下降状态下，各指示器亮绿灯。
开／关 触摸［开］后，就将根据设定的印刷压力下降。触摸数值，将显示键
盘，可变更数值。
(e) SY 轴移动到退避位置。
(f) 显示刮刀的当前位置。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
第 4 章 操作篇
4-10.
手动操作
80
4-10-5.
手动钢网清扫

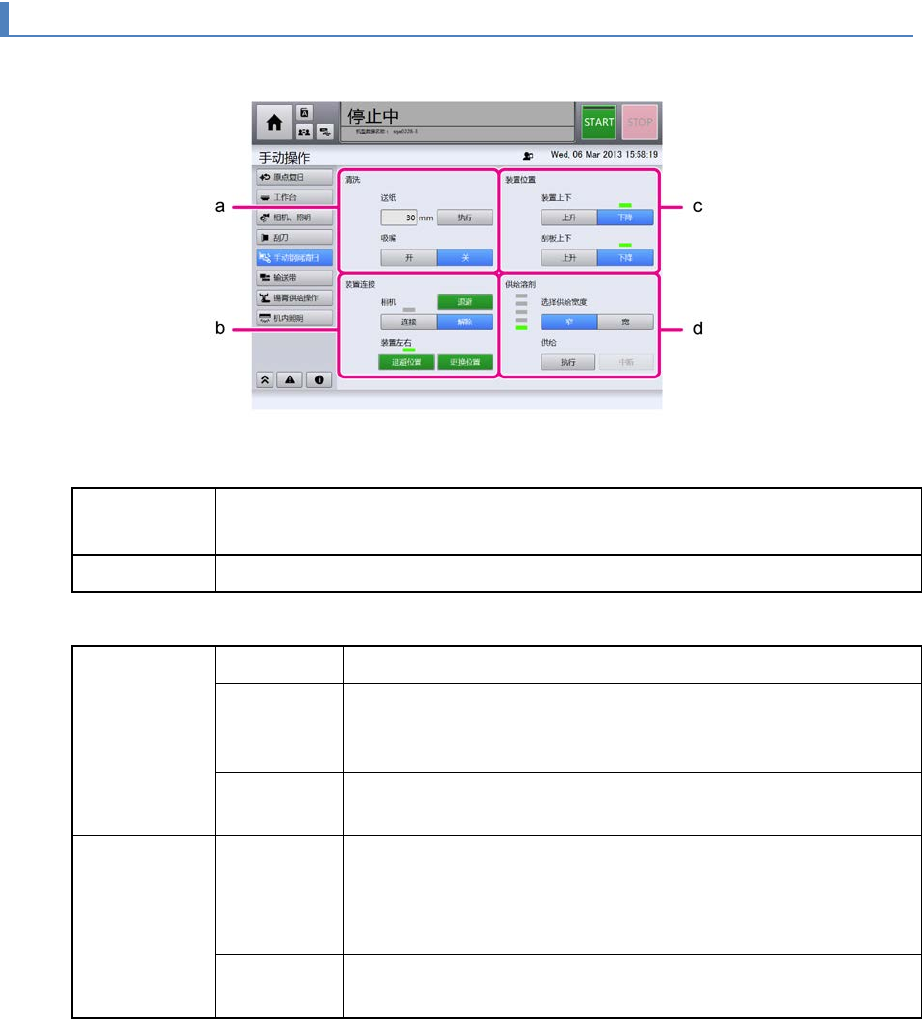

从左侧的子菜单中选择［手动钢网清扫］，显示如下画面。
(a) 清洗
送纸 进行清洁用纸的送纸。
触摸［执行］，根据已输入的数值进行送纸。
开／关 设定吸嘴的开/关。
(b) 装置连接
相机 退避 相机移动到退避位置（装置右侧）。
连接 与清洁装置附带的相机装置之间的连接汽缸处于连接状态（汽
缸突出于相机）。摄像机不在连接位置上时，应手动将其移动
到连接位置，然后触摸［连接］。
解除 与清洁装置附带的相机装置之间的连接汽缸处于断开状态（汽
缸突出于相机的反方向）。
装置左右 退避位置 清洁装置移动到退避位置（装置左侧）。位于退避位置时，指
示灯亮绿灯。
实际上，是相机装置向装置左侧移动，将清洁装置顶至退避位
置。此时，连接汽缸必须设定为［解除］。
更换位置 相机装置移动到装置中央附近。此时，如果处于与清洁装置连
接的状态，清洁装置也向装置中央附近（交换位置）移动。
(c) 装置位置
上升/下降：装置、刮板分别移动到上升极限/下降极限。 移动至下降极限时，指示器亮绿灯。
第 4 章 操作篇
4-10.
手动操作
81
4
(d) 供给溶剂
窄／宽 设定供给溶剂的宽度。
执行 执行供给溶剂，执行后返回退避位置。
中断 中断供给溶剂，返回退避位置。
供给溶剂指示器 显示供给溶剂位置。
4-10-6.
输送带

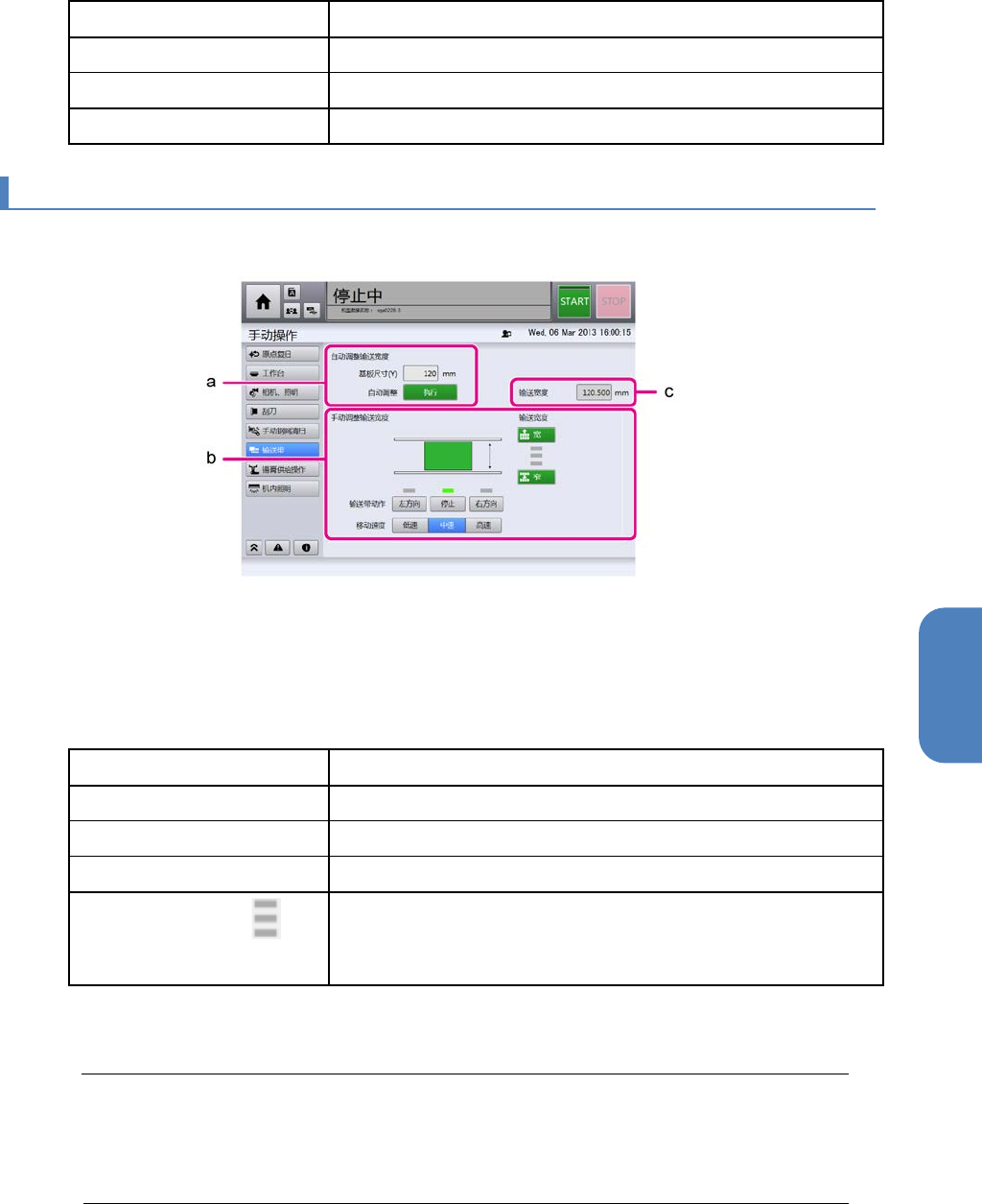

从左侧的子菜单中选择［输送带］，显示如下画面。
(a) 自动调整输送宽度
根据［基板尺寸(Y)］中输入的基板大小，自动调整输送带宽度。 触摸［执行］，根据机型数
据中注册的基板大小宽度自动调整。
(b) 手动调整输送宽度
左方向／右方向 输送带向左/右旋转。旋转时指示器亮绿灯。
停止 输送带停止。停止时指示器亮绿灯。
高速／中速／高速 设定输送带的移动速度。
宽／窄 调整输送带的轨道宽度
检测传感器指示器（ ）
上（显示红色）：正极限
中央（显示黄色）：原点
下（显示红色）：负极限
(c) 输送宽度
显示当前的轨道宽度。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
