第 4 章 操作篇
4-5.
编辑机型数据
28
(a) 支撑 2 段上升
备用平台的上升速度可分为 2 档进行设定。备用平台接触基板底面之前，通过减慢上升速度，
将基板抬起一定量，使备用平台对基板造成的冲击控制在最低限度。
2 段上升 选择［是］时，功能有效，可设定［速度］与［行程］的值。
速度 设定接触到基板时备用平台的上升速度。
行程 应用［速度］中设定的值，设定备用平台的上升距离。
行程的适用范围（以基板底面为基准面）
起点：低于基准面，到基准面的距离为设定值的一半的位置
终点：高于基准面，到基准面的距离为设定值的一半的位置
(b) 支撑 2 段下降
备用平台的下降速度可分为 2 档进行设定。在输送带皮带的表面与基板底面接触之前降低下降
速度，使输送带皮带对基板造成的冲击控制在最低限度。
2 段下降 选择［是］时，功能有效，可设定［速度］与［行程］的值。
速度 设定输送带皮带接触基板底面时备用平台的下降速度。
行程 应用［速度］中设定的值，设定备用平台的下降距离。
行程的适用范围（以输送带皮带表面为基准面）
起点：高于基准面，到基准面的距离为设定值的一半的位置
终点：低于基准面，到基准面的距离为设定值的一半的位置
从基板搬入方向查看的基板与备用平台
将［行程］设定为 2mm 时的例子
印刷后检查选项卡（选购项）
有关印刷后检查的设定。有关详情，请参阅“7-5-6.设定是否启用印刷后检查功能和检查频率”。
第 4 章 操作篇
4-5.
编辑机型数据
29
4
4-5-4.
基板记号
从画面左侧的子菜单中选择［基板记号］，显示如下画面。

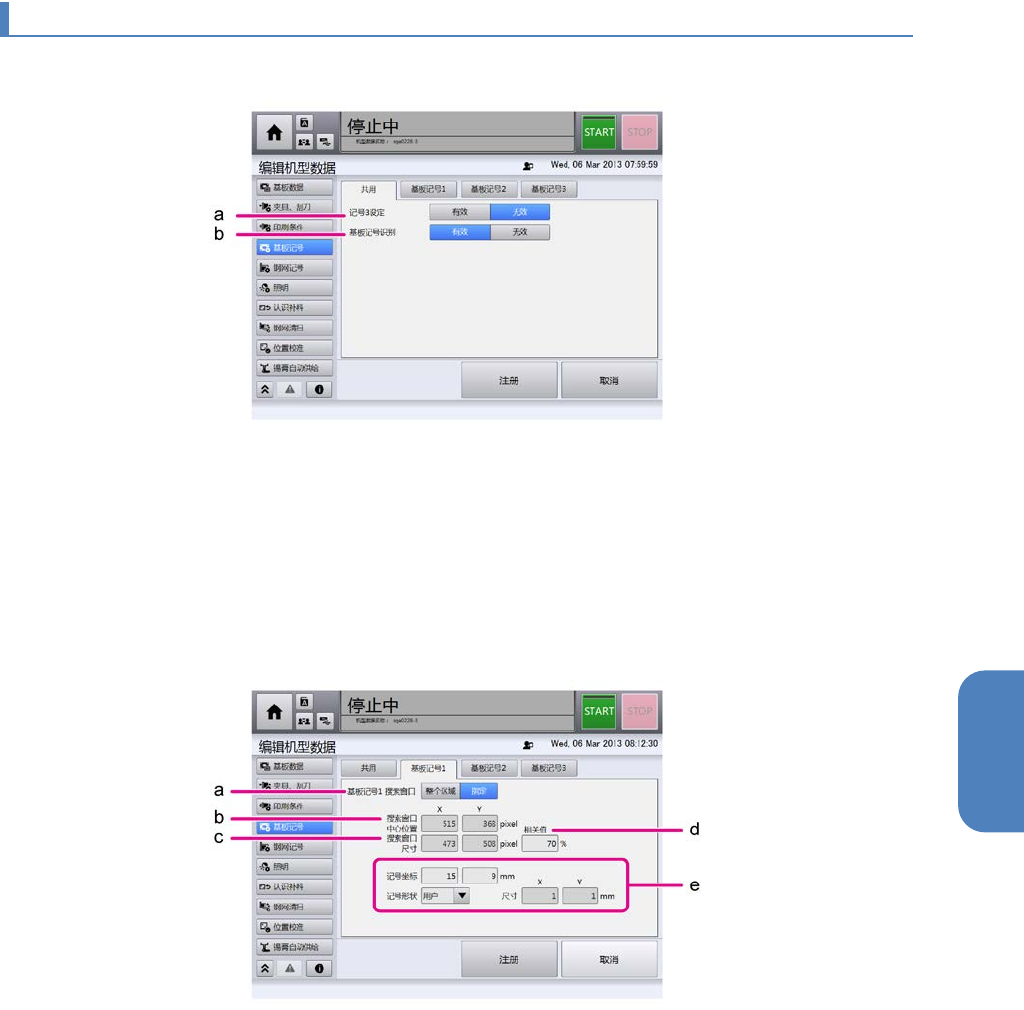

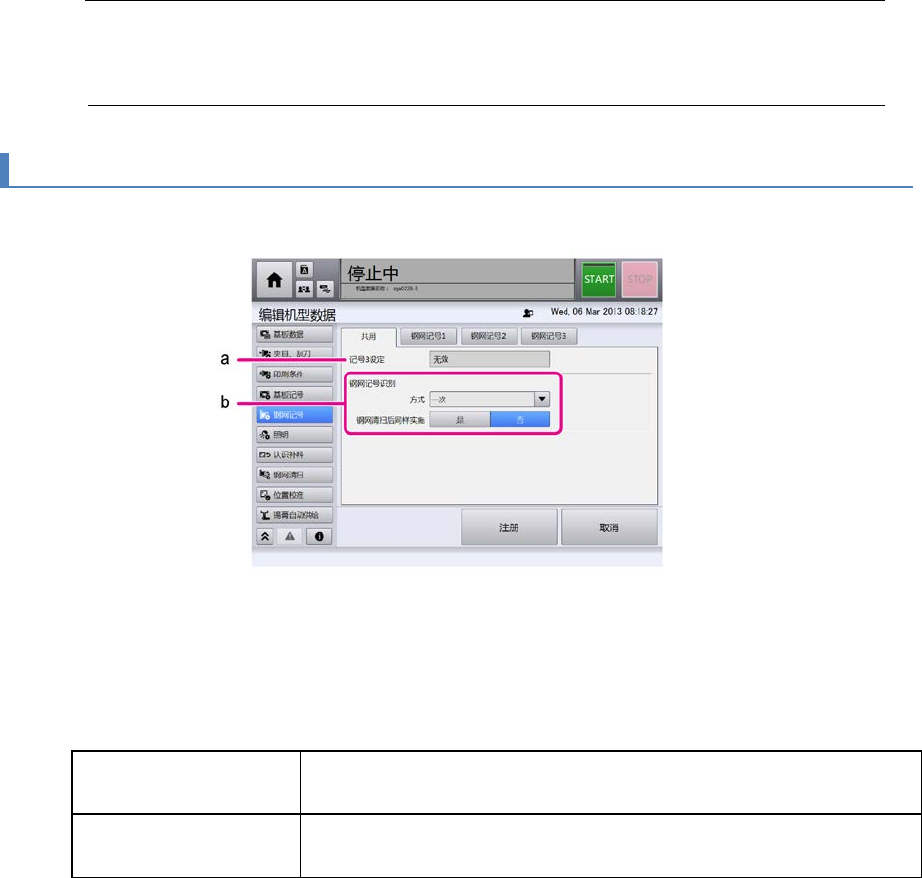

共用选项卡
(a) 记号 3 设定
选择是否使用第 3 个基板记号。此设定会自动应用至第 3 个钢网记号。
(b) 基板记号识别
选择是否进行基板的记号识别。
基板记号 1～基板记号 3 选项卡
(a) 搜索窗口
选择搜索记号的区域是整个相机图像区域还是搜索窗口中指定的区域。
有关搜索窗口区域的指定方法详情，请参阅“4-6-2. 记号的位置注册”。
(b) 搜索窗口中心位置
确认搜索记号的图像显示区域的横向 X 与纵向 Y 的中心坐标值。
(c) 搜索窗口尺寸
确认以搜索记号的图像显示区域的横向 X 与纵向 Y 的中心坐标为原点时的大小。
第 4 章 操作篇
4-5.
编辑机型数据
30
(d) 相关值
输入模式识别中作为 OK/NG 判断基准的相关值。 在［印刷准备］ - ［注册记号位置］中，如
果记号识别率超过该相关值，则识别 OK。
(e) 记号坐标、记号形状、尺寸
以基板左下为原点，指定记号的 X 坐标与 Y 坐标、形状、大小。
选择了［记号形状］中的［○］时，在 x 的值的输入栏中输入直径值。 选择［□］时，分别
输入横向（X）与纵向（Y）的边长。 选择［用户］时，识别在［印刷准备］ - ［注册记号位
置］的［记号形状］中选择［用户注册］所注册的记号形状。
Tips
•
进行［印刷准备］ -
［注册记号位置］的操作，将设定［搜索窗口中心位置］与［搜
索窗口尺寸］的值。
4-5-5.
钢网记号
从画面左侧的子菜单中选择［钢网记号］，显示如下画面。
共用选项卡
(a) 记号 3 设定
显示第 3 个钢网记号的有效/无效。应用第 3 个基板记号的设定。
(b) 钢网记号识别
方式 指定钢网识别记号的时间点。 选择［仅第一次实施］时，仅在起动
装置后或解除钢网夹紧后的首次印刷时识别 1 次。
钢网清扫后同样实施 选择了［方式］中的［仅第一次实施］时，在钢网清扫之后也进行
钢网记号识别。
