第 4 章 操作篇 4-11. 系统设定 88 (i) 印刷偏 移量 将进 行印刷 时的 X 、 Y 偏移量值输 入到 ［系统数据 ］的输入栏中 进行设定。 ［机型数据］的 X 、 Y 值仅为 参考，不能输 入。 勾选［注册时附 加机型数据］ 并注册后，当 前正在载入 的机型数据中， X 、 Y 的偏移 量值 将清 除 为 0 ，并加到其 他机型数据的 X 、 Y 偏移量 值中。
第 4 章 操作篇
4-11.
系统设定
87
4
4-11-2.
印刷位置
从画面左侧的子菜单中选择［印刷位置］，显示如下画面。
(a) 刮刀宽度
设定 2 个刮刀之间的距离。
(b) 锡膏宽度
设定印刷时的锡膏宽度。刮刀的移动范围因该设定发生变化。
(c) 供给后锡膏宽度
设定供给锡膏后第一次印刷时的锡膏宽度。刮刀的移动范围因该设定发生变化。
(d) 备用工作台上升位置偏移
设定基板表面距离输送带表面的高度。该选项用于优化基板与钢网的接触。
(e) 搬送超时
开始搬送，设定以下点的传感器变为 ON 之前的边界待机时间。超过该时间，发生搬送超时错
误。
(f) 钢网离开后等待时间
设定离网后，整个工作台与备用平台开始下降前的时间。
(g) 识别前等待时间
设定相机移动到记号位置后，读入识别用图像前的时间。
该选项用于当驱动相机装置的电机停止后，等待相机装置停止振动。
(h) 基板挡块偏移量 X
设定基板挡块在 X 轴方向上的偏移量值。输入使基板停止在备用平台中央的挡块位置。这里设
定的值加上［编辑机型数据］ - ［基板数据］的［基板数据 1］选项卡的［基板挡块偏移量］
中设定的 X 值后所得到的值，就是实际的偏移量。
第 4 章 操作篇
4-11.
系统设定
88
(i) 印刷偏移量
将进行印刷时的 X、Y 偏移量值输入到［系统数据］的输入栏中进行设定。
［机型数据］的 X、Y 值仅为参考，不能输入。
勾选［注册时附加机型数据］并注册后，当前正在载入的机型数据中，X、Y 的偏移量值将清除
为 0，并加到其他机型数据的 X、Y 偏移量值中。
第 4 章 操作篇
4-11.
系统设定
89
4
4-11-3.
选项

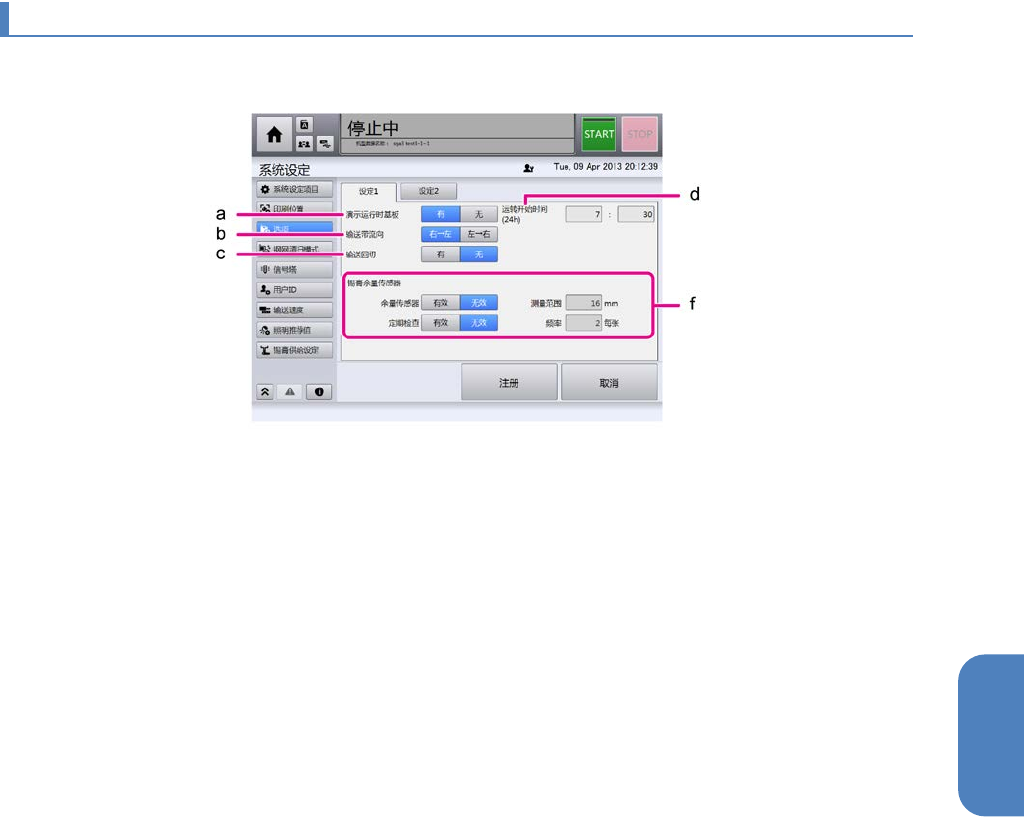

从画面左侧的子菜单中选择［选项］，显示如下画面。
■设定 1 选项卡
(a) 演示运行时基板
选择进行演示运行时是否使用基板。 选择［有］时，一边使用传感器确认基板，一边运行。
(b) 输送带流向
设定基板的流动方向。
(c) 输送回切
设定为［有］，基板的搬出方向变为搬入口侧。
(d) 运转开始时间（24h）
用数字键盘输入作为 1 天生产周期为基准的时间。
(e) 锡膏余量传感器
测量钢网上方的锡膏余量。 ［余量传感器］设定为［有效］时，检查每次的锡膏余量。 设定
为［无效］时，如果将［定期检查］设定为［有效］，将定期停止运行，因此应目视检查锡膏
余量，并在需要时手动供给锡膏。
