3-4. 钢网与刮刀的安装
操作本机触屏式监视器可安装和取下钢网和刮刀。在主菜单中触摸［印刷准备］，显示［安装］画面。
3-4-1.
钢网的安装
(a) 挡块引脚
(b) 钢网夹具
(c) 钢网宽度滑动用手柄
(d) 钢网支架
(e) 挡块引脚用孔
第 3 章 导入篇
3-4. 钢网与刮刀的安装
15
3
挡块引脚的位置设定
将钢网后侧的挡块引脚安装在对应钢网大小的位置的孔上。
左右各有 4 个挡块引脚用孔。
对应各钢网大小的挡块引脚的位置如下所示。
钢网的纵向大小
挡块引脚的位置（从前方开始按顺序）
550mm 第 1 个
650mm 第 2 个
736mm 第 3 个
750mm 第 4 个
设定钢网宽度大小
1
触摸［钢网宽度锁定］的［解除］后松开钢网支架。
2
将联锁钥匙转到 OFF，打开正面盖板。
3
将左右钢网支架的位置调整到与横向宽度对应的位置。
4
触摸［钢网宽度锁定］的［固定］后固定钢网。
钢网的插入和固定
如果钢网的外形大小与前次生产的机型相同，请从此处开始操作。
请在将刮刀后退至本机后方的状态下，安装或取下钢网。
1
触摸［钢网夹具］的［解除］后解除夹具。
2
将联锁钥匙转到 OFF，打开正面盖板。
3
请在确认钢网夹具已上升后，将钢网插入钢网支架。
4
将钢网牢牢安放在 2 根挡块引脚上。
5
触摸［钢网夹具］的［固定］后固定钢网。
Tips
•
请执行步骤 1 至 3，取出钢网。
第 3 章 导入篇
3-4.
钢网与刮刀的安装
16
3-4-2.

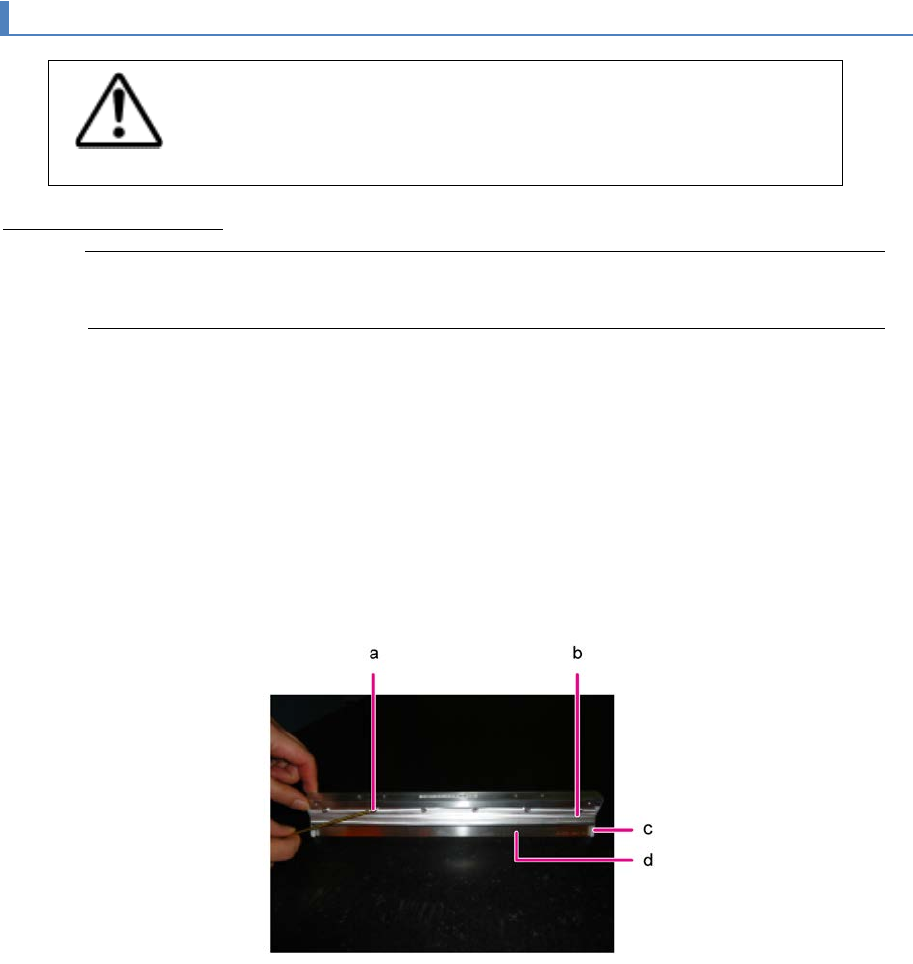

刮刀的安装
小心
由于刮刀的刮板较锋利，请注意不要划伤手指导致受伤。
将刮刀安装到刮刀支架
注意
•
请在平坦的场所进行作业。
1
使用六角扳手拧松刮刀支架的刮刀压块螺栓 (a)。
2
将刮刀刮板 (d) 插入刮刀压块 (b) 之间。
将刮刀刮板插入，直到碰触到内部。
3
拧紧刮刀压块螺栓 (a)。
4
将锡膏导杆 (c) 调整至已考虑刮板翘曲的高度。
