第 7 章 选件
7-5.
印刷后检查
14
7-5-4.
检查范围设定
为已设定的区块设定检查范围。
1
在［印刷后检查］画面中触摸［范围设定］。
显示如下范围设定画面。
2
进行照明设定。 触摸［照明］(a)和作为用途的［对于区域］(b)。
3
一边观察画面左侧的相机画面(c)，一边调整［同轴］、［斜光：红色］、［斜光：蓝
色］、［环］4 个项目的设定值(d)。
此时，进行调整，使基板上的图案变白，其他部位变黑。
第 7 章 选件
7-5.
印刷后检查
15
7
4
勾选［显示检测预览］复选框(e)，勾选后显示检测概要，确认实际的检测画面。
有关显示检测内容的详情，请参阅下述步骤 5（指定检查对象范围）。
在其他所有区块中反应编辑中的照明值时
触摸［复制到其他块］ (f)。照明设定的用途分为范围检测用与检查用，选择中的用途照明值
会反映在其他区块中。
对各个区块分别设定照明值时
触摸［区块号］的左右游标按钮(g)，按照区块编号的顺序切换图像。请分别设定照明值。
5
触摸设定的［领域］(h)，指定检查对象的范围。
区域设定画面切换如下。
指定方法有使用 2 值化阈值的自动设定（5-1）和手动追加（5-2）。
5-1. 自动设定
通过亮度对拍摄图像进行 2 值化，自动检测检查区域。调整“2 值化阈值（共用）”的上限、
下限值，将该范围内的长方形（与拥有亮度值的像素范围外接）作为检查范围进行检测、设
定。
Tips
•
对在圆形或长方形图案上印刷锡膏的部分进行检查，可使用该方法简单地设定检查范
围。
•
2 值化阈值以 256 阶段显示 255（白）～0（黑）。
设定 2 值化阈值，触摸［自动设定］(i)后，进行检测、设定。
在已设定的检查区域内自动设定基准面积。将涂有橙色的部分设定为基准面积。
第 7 章 选件
7-5.
印刷后检查
16
5-2. 手动追加
将拍摄图像上的特定位置手动设定为检查区域。
Tips
•
像虚线一样在直线图案上印刷锡膏时，对于检查区域中无法仅凭图案判断的部分，也
可通过手动追加进行设定。
触摸［手动追加］(j)后，会在图像上追加黄色方框。通过触摸和拖动可设定其位置与范围。

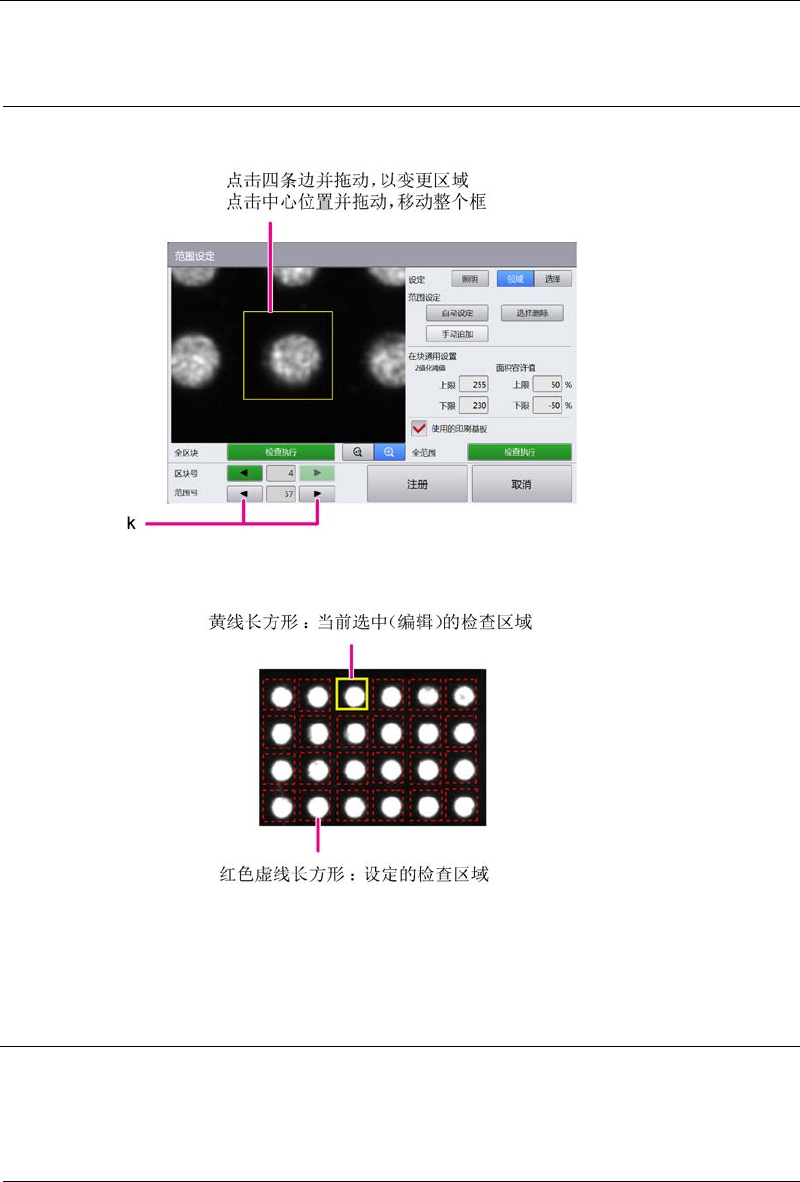

已通过自动设定和手动追加进行设定的检查区域显示在画面上，如下图所示的状态。
选择区域有如下方法。
― 触摸区域编号旁的箭头符号按键(k)。
― 直接触摸要检查的区域。
选择的区域显示为黄框长方形。通过点击和拖动黄框长方形的四边，可随时更改范围。
注意
•
在手动追加的检查区域中，未设定基准面积。由于这样无法进行检查，请参考以下述
步骤 6，手动设定基准面积。
•
在自动设定后移动、更改检查区域位置时，请按照相同步骤重新设定基准面积。
