第 4 章 操作篇 4-9. 记录 67 4 复合数据选项卡 以数值显示印刷 修正量、记 号分 值、记号 间间 距的变动 量。 检测位置图像 选项卡 以列表分别显示 各基板使用钢 网位置注册功 能读 入的印刷 后 图 像。 (a) 当前显示的基板 编号（索引） (b) 移动至前 后基板。 (c) 基板与钢 网分别各显 示最多 10 个读入的印 刷后图像。 触摸各图像，可 放大显示。
第 4 章 操作篇
4-9.
记录
66
4-9-5.
品质管理记录（选购项）
从画面左侧的子菜单中选择［品质管理］，显示品质管理相关记录。
触摸画面上方的选项卡可切换画面，或触摸右上的
/ 滑动选项卡。
触摸画面上显示的按钮
＊
进行如下操作。
•
机型及日期和时间：变更显示机型。有关详情，请参阅“设定机型和日期时间”。
•
更新：显示的信息将更新至最新版本。
•
外部输出：将记录信息输出为 CSV 文件。有关详情，请参阅“4-9-1. 生产状况记录”。
＊
视选择的选项卡而定，某些内容可能不显示。

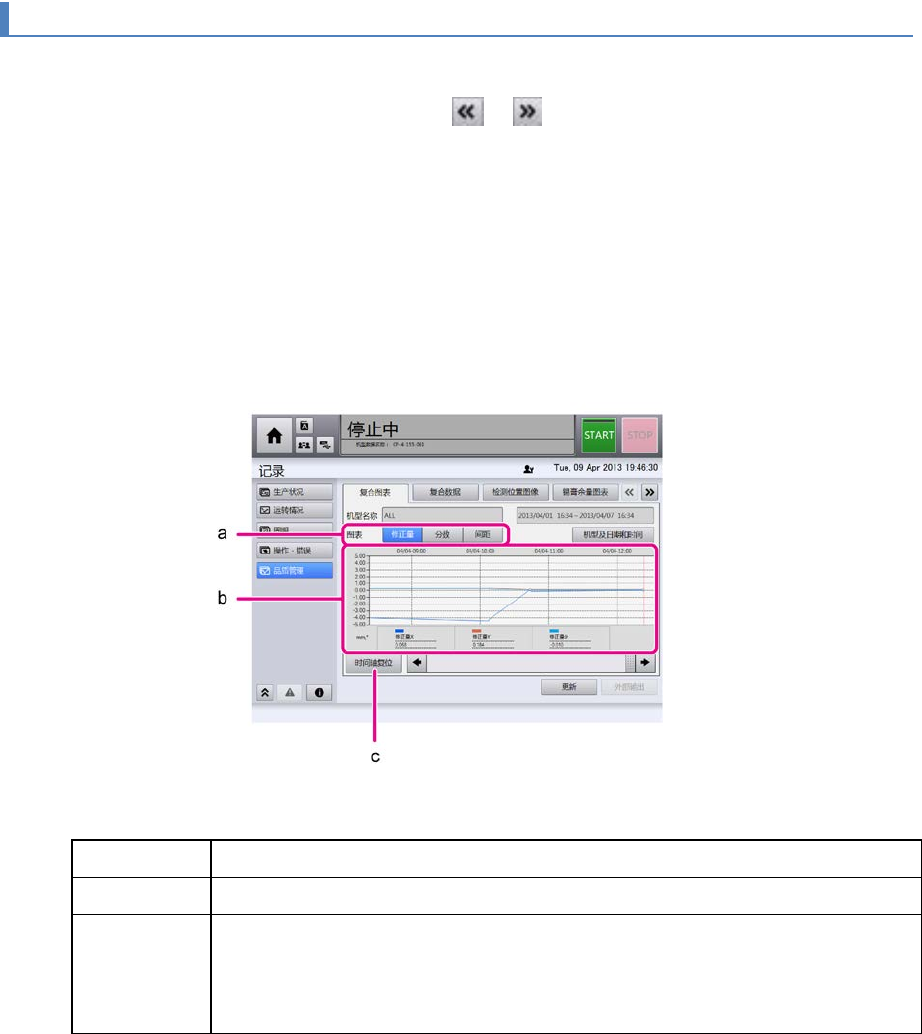

复合图表选项卡
以图表显示印刷修正量、记号分值、记号间间距的变动量。
(a) 从以下 3 个种类中选择显示图表的项目。
修正量 显示随着时间经过而变动的 x、Y、
θ
印刷偏移量（单位：mm）。
分数 显示随着时间经过而变动的各记号识别的分值（单位：%）。
间距 显示随着时间经过而变动的［标记间距（基板）］、［标记间距（钢网）］、
［标记间距（误差）］变动量（单位：mm）。
记号间的间距，使用 2 个记号时表示记号间的距离，使用 3 个记号时表示 3
个记号所形成的三角形的三边合计距离。
(b) 图表显示
触摸图表画面，红色竖线移动到该位置，且该线所示时间的数据以数值方式显示在图表下方。
拖曳图表画面，可放大 X 轴的显示比例。
(c) 将时间轴的显示比例恢复为初始设定。
第 4 章 操作篇
4-9.
记录
67
4
复合数据选项卡
以数值显示印刷修正量、记号分值、记号间间距的变动量。
检测位置图像选项卡
以列表分别显示各基板使用钢网位置注册功能读入的印刷后图像。
(a) 当前显示的基板编号（索引）
(b) 移动至前后基板。
(c) 基板与钢网分别各显示最多 10 个读入的印刷后图像。
触摸各图像，可放大显示。
第 4 章 操作篇
4-9.
记录
68
锡膏余量图表选项卡
以 X 轴表示时间、以 Y 轴表示锡膏余量（单位：mm），以图表显示锡膏余量的变动量。
注意
•
［系统设定］ - ［选项］ -
［锡膏余量传感器］的设定为［无效］时，数据为
“0”。
锡膏余量数据选项卡
以数值显示锡膏余量的变动。
注意
•
［系统设定］ - ［选项］ -
［锡膏余量传感器］的设定为［无效］时，数据为
“0”。
