第 7 章 选件
7-6.
SPI 反馈
36
(4) 印刷位置的修正
收到来自锡膏检查机的印刷位置修正的反馈指示信息后，锡膏印刷机可选择进行印刷位置修正（有
效）、或不修正（无效）。
选择有效时，如果处于等待基板搬入状态，则对下一个搬入的基板进行印刷位置修正，如果处于基板搬
入后，则在基板搬出后，对搬入的基板进行印刷位置修正。
印刷位置修正量作为 X、Y、θ的反馈偏移值。

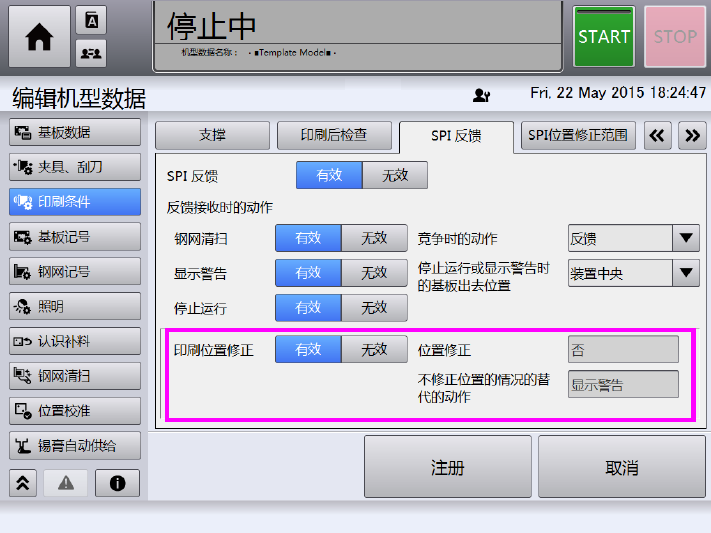

１．在顶部菜单中触摸[编辑机型数据]，从画面左侧的子菜单选择[印刷条件]，触摸[SPI 反
馈]选项卡。
显示以下画面。
２．要根据反馈进行印刷位置修正时，请触摸[印刷位置修正]的[有效]。
不要根据反馈进行印刷位置修正时，请触摸[无效]。
３．触摸[注册]反映设定内容。
选择有效，并且位置修正设定为「是」时，会在自动计算偏移值(补正值)上累加手动偏移值(补正值)，
进而反馈偏移值会被累加计算印刷偏移值(补正值)上。
如果钢网台的马达轴移动量超过了软限位值，会显示错误提示，错误停止。
可通过菜单设定接收的反馈偏移值的上限/下限。
如果接收的反馈偏移值超过了上限/下限，会被自动替换为上限值/下限值。
第 7 章 选件
7-6.
SPI 反馈
37
7
选择有效时，并且位置修正设定为「否」时，作为位置修正的代替功能，可选择「显示警告画面」功
能、或「停止运行」功能。
这时，计算印刷偏移值（补正值）时不会累加反馈偏移值。
在编辑机型数据 - 印刷条件菜单的 SPI 位置修正范围选项卡中，可设定 SPI 反馈功能的位置修正范
围。

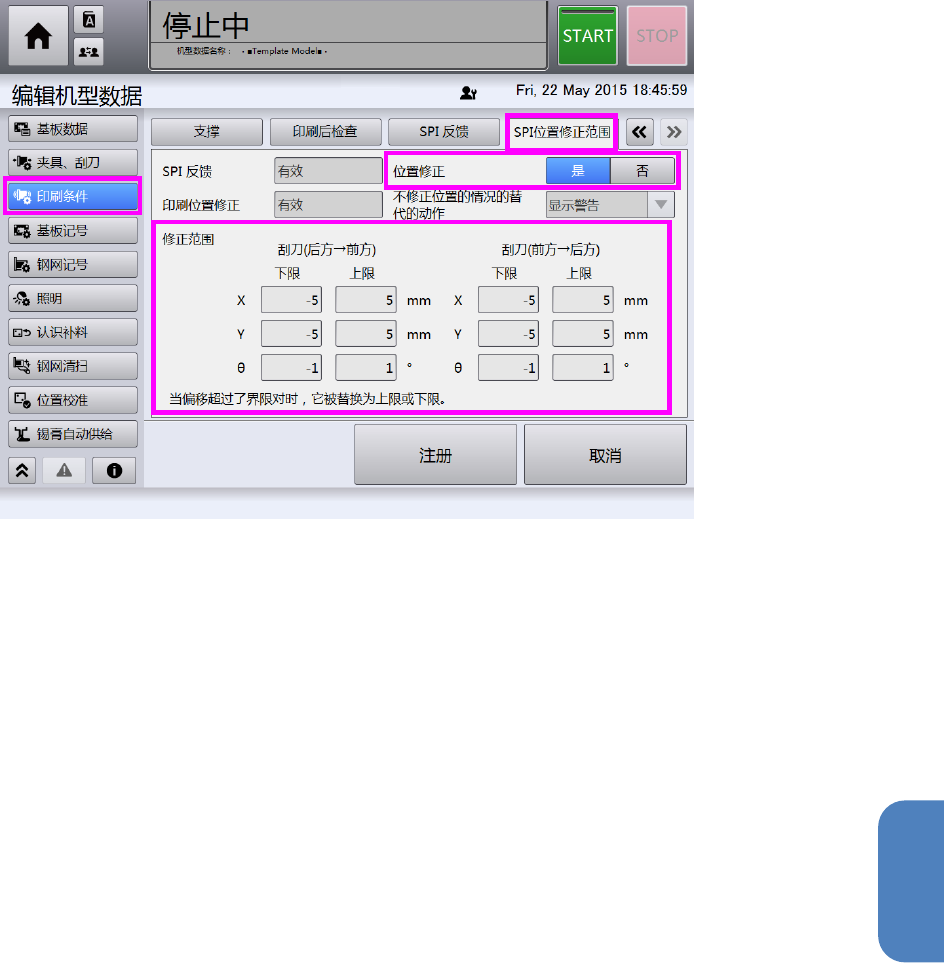

１．在顶部菜单中触摸[编辑机型数据]，从画面左侧的子菜单选择[印刷条件]，触摸[SPI 位
置修正范围]选项卡。
显示以下画面。
２．要根据反馈进行印刷位置修正时，请触摸[位置修正]的[是]。
不要根据反馈进行印刷位置修正时，请触摸[否]。
３．在[位置修正]中选择否，代替动作要显示警告画面时，
请在[不修正位置的情况的替代动作]中选择[显示警告画面]。
要使代替动停止运转时，请选择[停止运行]。
修正范围会变为无效。
在[位置修正]中选择[是]，无位置修正时的代替动作变为无效，
修正范围会变为有效。
第 7 章 选件
7-6.
SPI 反馈
38
４．触摸[修正范围]的 X,Y,Θ的值，设定接收反馈偏移值（补正值）的上限值及下限值。
如果从锡膏检查机接收到的反馈偏移值（补正值）超过设定的上限/下限，
则自动替换为上限值/下限值。
X： 下限值 = -5.000 ～上限值 mm 、 上限值 = 下限值 ～ 5.000mm
Y： 下限值 = -5.000 ～上限值 mm 、 上限值 = 下限值 ～ 5.000mm
Θ： 下限值 = -1.000 ～上限值°、上限值 = 下限值～ 1.000°
５．触摸[注册]，使之反映设定内容。
如果进行以下任何一项操作，变更值，进行注册后，反馈偏移值将被重置为 0。
・在 SPI 反馈功能的无效注册后开始生产
・在印刷位置修正功能的无效注册后开始生产
・在切换机型后载入数据
・在切换机型后开始生产
・钢网夹紧的固定/解除
・钢网宽度锁定的固定/解除
・变更基板标记（1、2、3）坐标的坐标数据
・变更钢网标记（
1、2、3）坐标的坐标数据
・变更基板标记（1、2、3）坐标的标记位置偏移数据
・变更钢网标记（1、2、3）坐标的标记位置偏移数据
・变更 Pad（焊盘）坐标的坐标数据
・切换标记 3 设定的有效/无效
・切换点 3 设定的有效/无效
・注册基板标记位置
・注册钢网标记位置
・执行印刷位置对准
・执行印刷位置确认
