第 7 章 选件
7-6.
SPI 反馈
24
7-6. SPI 反馈
什么是 SPI 反馈
SPI 反馈功能，是通过对锡膏检查机不良信息进行分析，向锡膏印刷机发送清扫钢网及印刷位置修正等
的指示信息（以下，记述为反馈指示信息），锡膏印刷机实施该指示（以下，记述为反馈动作），进行
连动，以提高印刷品质。
（SPI…Solder Printing Inspection / Solder Paste Inspection）
7-6-1.
SPI 反馈的概要
・可设定 SPI 反馈功能的有效/无效，以及以下 4 个反馈动作的有效/无效的设定。
（１）实施钢网清扫 （仅当具有清洁单元的选购项时）
（２）显示警告画面
（３）停止运转
（４）修正印刷位置
・来自锡膏检查机的信号，也对应通往锡膏印刷机的控制基板传入的母子运转模式。
・可在记录画面中确认锡膏检查机发出的给锡膏印刷机的反馈指示信息、及锡膏印刷机的反馈动作信
息。
这些功能可通过与锡膏检查机 RV-1/2 连接，进行使用。
锡膏印刷机
RP-1
锡膏检查机
RV-1/2
刮刀印刷方向
反馈动作 不良信息分析
反馈指示信息
·判定结果反馈
·印刷位置修正
第 7 章 选件
7-6.
SPI 反馈
25
7
7-6-2.
使用条件
・SPI 反馈功能是锡膏印刷机的软件选购项功能。
・使用此功能时，锡膏印刷机软件必须为 V1.50.00 以上，配备对应 SPI 反馈功能的选购项加密狗。
・此功能在锡膏印刷机单机上无法发挥功能，必须具有来自对应 SPI 反馈功能的锡膏检查机 RV-1/2 的反
馈信息。

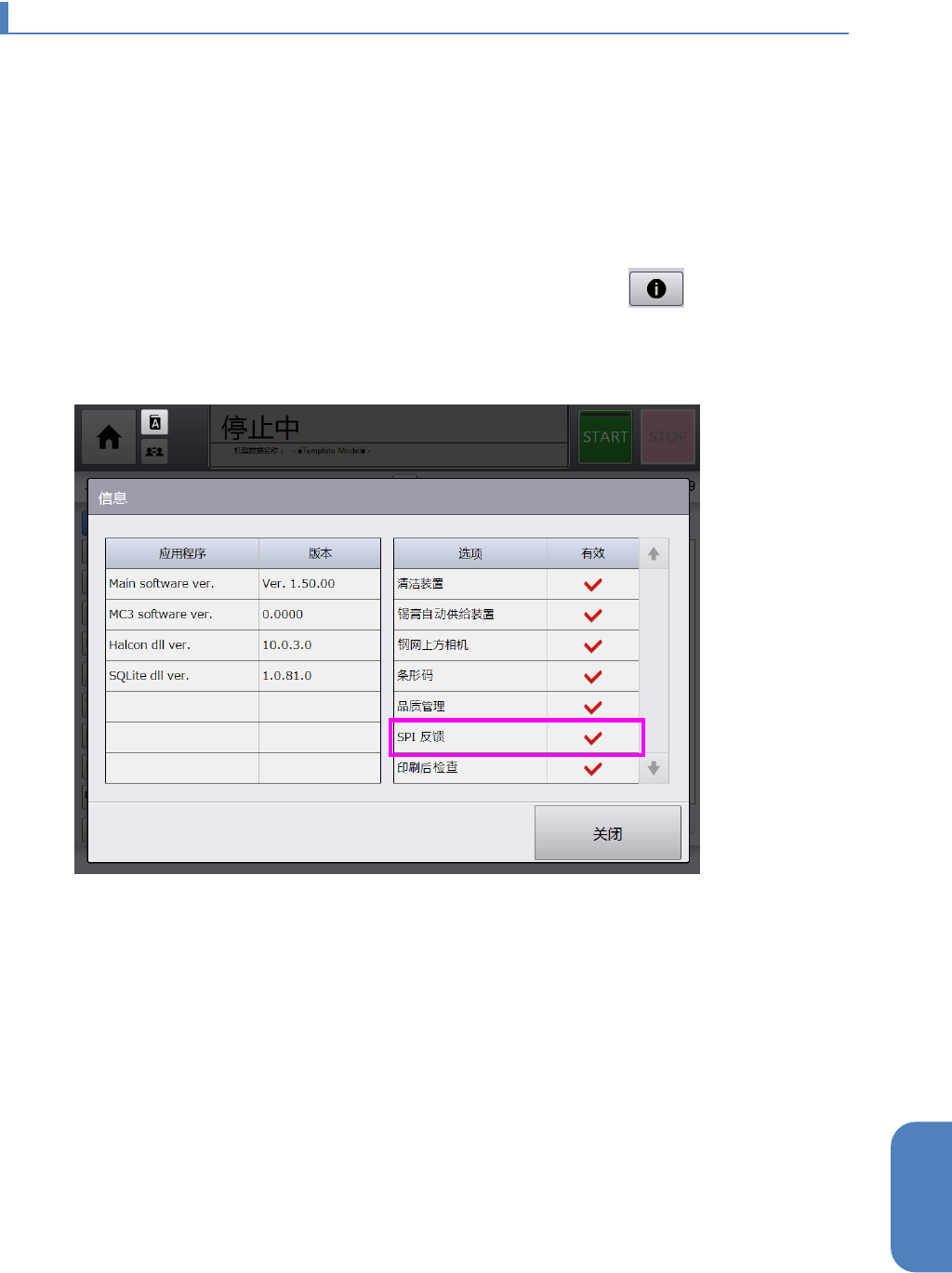

１．在顶部菜单中触摸任意主菜单，触摸画面左侧的子菜单下部的
按钮。
显示以下画面。
2．
确认选项 SPI 反馈的有效栏已勾选。
第 7 章 选件
7-6.
SPI 反馈
26
7-6-3.
构成与连接
基本结构为：对应 SPI 反馈功能的锡膏印刷机 RP-1（以下记述为锡膏印刷机）与锡膏检查机 RV-1/2
（以下记述为锡膏检查机）要按直列连接，途中没有缓冲区。
锡膏印刷机与锡膏检查机之间，需要用反馈通信用 LAN 电缆、及 READY 信号等接口・电缆连接。
7-6-4.
指示信息的动作时间点
根据接收到来自锡膏检查机的反馈指示信息时的运转状况，锡膏印刷机将在以下 2 种时间点实施反馈动
作。
基板搬入前
（等待基板搬入
状态）
在此时间点接收到反馈信息时，锡膏印刷机将停止等待基板搬入，而根据反
馈信息实施动作。实施后再重新等待基板搬入。
（接收到运转停止的指示时即停止运转，在再次按下 START 按钮之前，不会
重新开始等待基板搬入。）
基板搬入后 在此时间点接收到反馈信息时，锡膏印刷机将对搬入的基板进行印刷后，将
基板移动到搬出口后，再根据反馈信息实施动作。
接收到钢网清扫的指示时，将在基板从搬出口排出到下游后，实施钢网清
扫。（※1）
接收到运转停止、或显示警告画面的指示时，基板的取出位置可任意选择
「装置中央（初始值）」、或「搬出口」。选择「搬出口」时，即使从下游
装置接收到搬入信号，也不会将基板排出到搬出口外。
※1：锡膏印刷机 RP-1 软件 V1.40.00 以后的版本，各机型增加了「生产中的清扫开始时
间」可选择「基板搬出后（初始值）」或「基板搬出前」的功能。根据反馈信息，用户
设定钢网清扫时为「基板搬出前」时，可在基板处于搬出口的状态下实施钢网清扫。
