第 4 章 操作篇 4-10. 手动操作 83 4 4-10-8. 机内照明 从左侧 的子菜 单中选择 ［机内照明］ ，显示如下画 面。 可设定机内照明 的开 / 关。
第 4 章 操作篇
4-10.
手动操作
82
4-10-7.
锡膏供给操作（安装了锡膏自动供给装置（选购项）时）
从左侧的子菜单中选择［锡膏供给操作］，显示如下画面。
(a) 容器
触摸［更换］后，将显示锡炉更换对话框，可选择是否将锡炉上升到取出位置，或者等锡炉内
的锡膏用完后再上升到取出位置。
(b) 锡膏供给量
选择［普通供给］或［初期供给］，触摸［执行］供给锡膏。
要在开始生产前增多锡膏供给量，选择［初期供给］。 未完成锡炉的更换时，无法执行。
(c) 容器位置
左／右 锡炉向左右 (X) 方向 JOG 移动。
/
锡炉向上下 (Z) 方向 JOG 移动。
检测传感器指示器（ ）
上（显示红色）：正极限
中央（显示黄色）：原点
下（显示红色）：负极限
开／闭 执行锡炉裁剪器的开闭动作。
(d) 移动速度
设定锡炉的移动速度。
(e) 当前位置
显示 PZ 轴的当前坐标位置。
注意
•
负极限、正极限是分别根据各传感器的检测显示极限，通常（软件极限正常发挥功能
时）不会变为红色显示。
•
微动运行时，到达软件极限则会显示警告对话框，无法继续移动。
第 4 章 操作篇
4-10.
手动操作
83
4

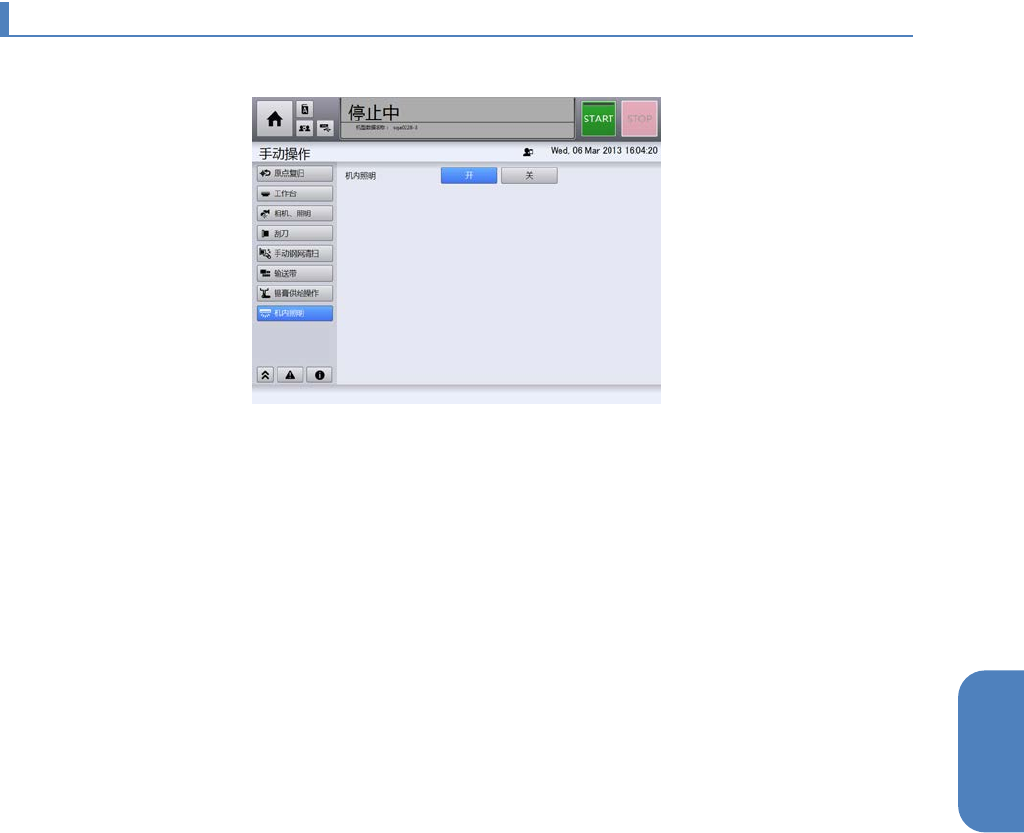

4-10-8.
机内照明
从左侧的子菜单中选择［机内照明］，显示如下画面。
可设定机内照明的开/关。
第 4 章 操作篇
4-11.
系统设定
84
4-11. 系统设定
［系统设定］中有 9 种子菜单。要应用输入的数值及项目变更时，最后触摸［注册］。有关各项操作
的详情，请参阅各项目的说明页面。
•
系统设定项目 (4-11-1.)
•
印刷位置 (4-11-2.)
•
选购项 (4-11-3.)
•
钢网清扫模式 (4-11-4.)
•
信号塔 (4-11-5.)
•
用户 ID (4-11-6.)
•
输送带速度 (4-11-7.)
•
照明推荐值 (4-11-8.)
•
锡膏供给设定 (4-11-9.)
注意
•
［系统设定］中注册有本机固有的数据。该数据是在初始安装时设定。如果变更其内
容，可能会导致本机无法正常工作，请注意。
4-11-1.
系统设定项目
从画面左侧的子菜单中选择［系统设定项目］，显示如下画面。
