8.3 UPS ( 무정전 전원장치 )
█
UPS 의목적
1. 데이터파괴의방지
정전등의뜻하지않은전원차단이발생한경우 ,장비내에저장되어있는기판데이터등의사용자데이터가파괴될가능성이있습
니다 .UPS( 무정전전원장치 ) 를겸비하고있는장비는 ,정전발생시에컨트롤러박스로의제어계전원과모니터의전원이백업됩
니다 .따라서 ,사용자데이터가파괴되는일없이안전하게장비를종료시킬수가있습니다 .
2. 재기동없이자동운전재개
UPS( 무정전전원장치 ) 를겸비하고있는장비는 ,순간정전등의단시간정전의경우에 ,장비를재기동하지않고자동운전을
재개할수가있습니다 .UPS 가정전을검지하면장비는비상정지상태로됩니다만 ,컨트롤러박스로의전원공급은계속되므로 ,
전원이복구되면곧바로자동운전을재개할수가있습니다 .
n
요점
UPS 로 백업 가능한 시간은 제한되어 있습니다. 정전이 60 초 이상 경과하면 장비는 자동적으로 종료합니다.
█
UPS 설치위치

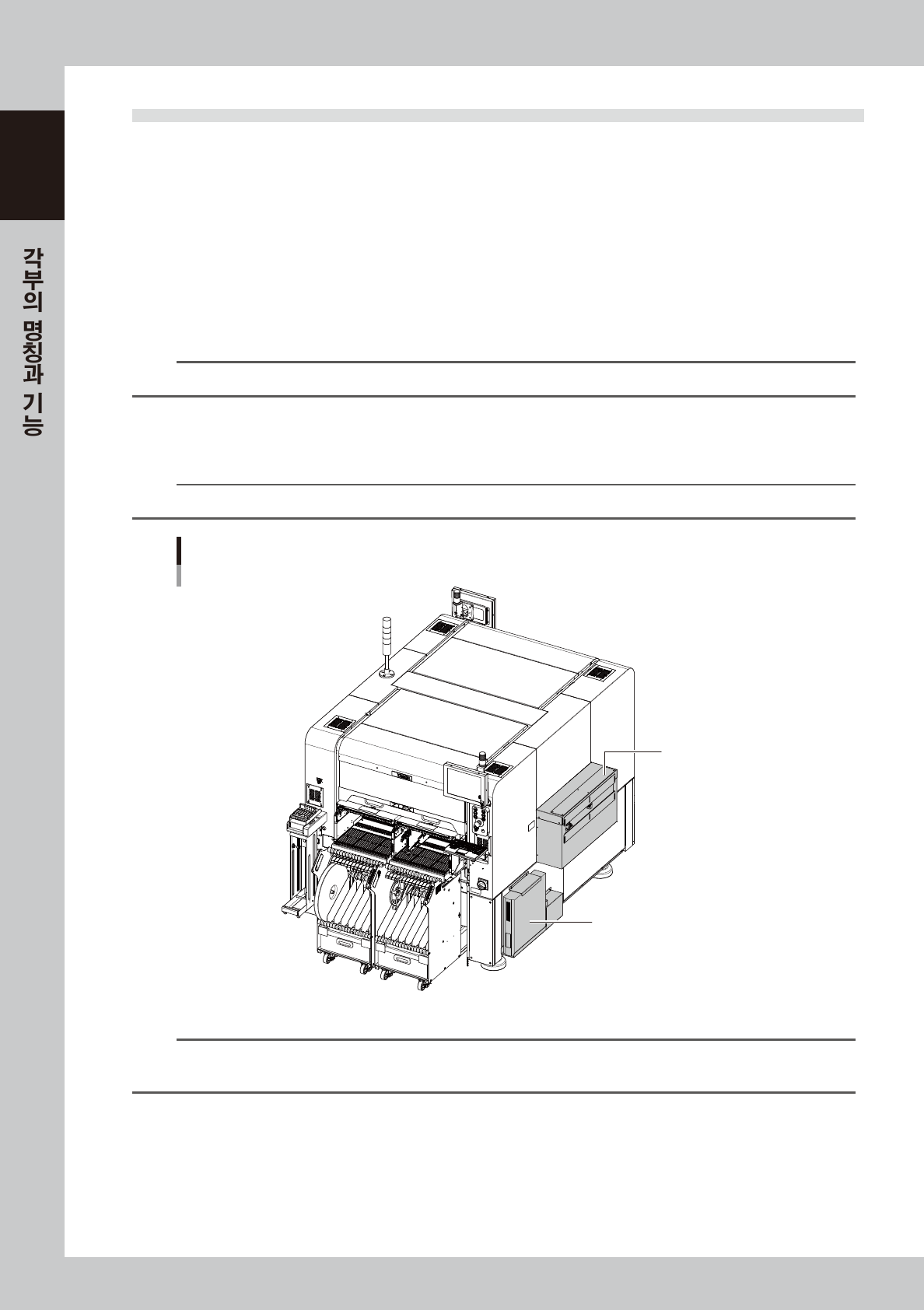

UPS 는장비정면우측의연장컨베이어하부에설치합니다 .
n
요점
UPS 는 연장 컨베이어가 있는 장비에만 설치할 수가 있습니다 .
UPS
UPS 설치위치
UPS
연장 컨베이어
27141-K MK- 00
n
요점
UPS 의 배터리 교환은,「메인터넌스 매뉴얼」을 참조해 주십시오 .
또한 , UPS 에 관한 상세한 취급내용은 , 옵션 매뉴얼의「UPS (무정전 전원장치 )」또는 제조사의 취급 설명서를 참조해 주십시오 .
