1-10 1 3 . 1 부품흡착 • 탑재 헤 드 3 .1 .1 HM 헤드 유닛 HM 헤 드 유 닛 은 , 1 0 개 의 부 품 흡 착 •탑 재 헤 드 를 가 지 고 있 습 니 다 . HM헤드 유닛 스캔 카메라 유닛 헤드10 헤드1 12mm 피듀셜 카메라 (카메라1) 피듀셜 카메라 (카메라2) 2 7111- K M K- 0 0
1-9
1
3. 헤드 유닛
본 장비에 탑재 가능한 헤드유닛에는 고속범용 헤드인 「HM 헤드유닛」과 이형 헤드인「FM 헤드유닛」의 2 종류
가 있습니다 . 장비의 사양은 , 2 개의 헤드유닛을 사용하는 2 빔 사양과 1 개의 헤드유닛을 사용하는 1 빔 사양을
선택할 수 있습니다 . 또한 , 2 빔 사양의 경우 , 다음 그림과 같이 HM 헤드 /FM 헤드 유닛을 조합해서 사용할 수
도 있습니다 .
헤드 유닛부
헤드유닛의 조합 예
HM헤드 유닛
FM헤드 유닛
■ 2빔 사양 / 앞뒤 HM헤드 유닛
장비 정면
51
101
110
■ 2빔 사양 / 앞쪽 FM헤드 유닛, 뒤쪽 HM헤드 유닛
헤드번호
■ 1빔 사양 / FM헤드유닛
110
5
1
장비 정면 장비 정면
27110-KMK-00
1-10
1
3.1 부품흡착
•
탑재헤드

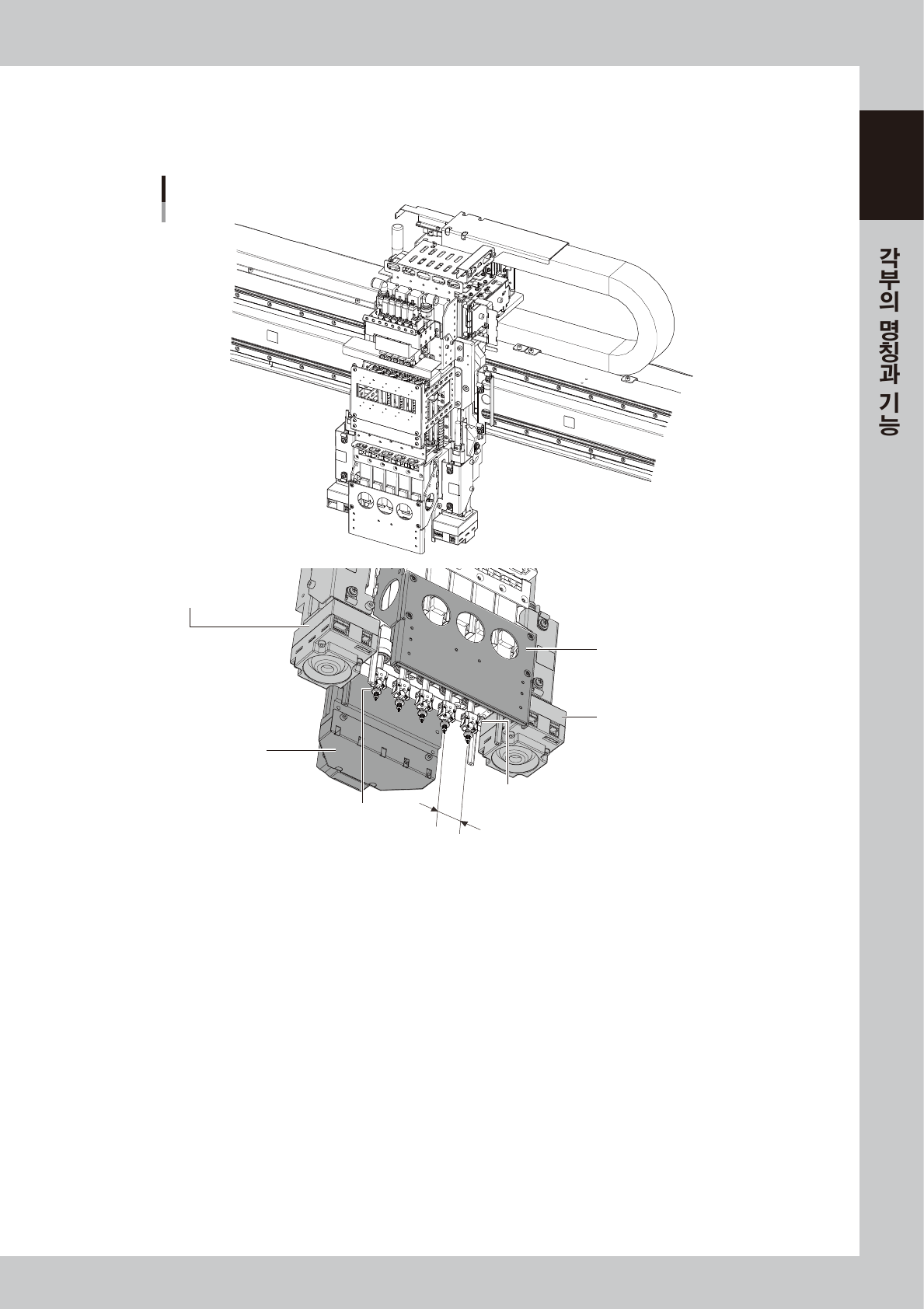

3.1.1 HM 헤드 유닛
HM 헤드 유닛은 , 10 개의 부품 흡착•탑재헤드를 가지고 있습니다.
HM헤드 유닛
스캔 카메라 유닛 헤드10
헤드1
12mm
피듀셜 카메라 (카메라1)
피듀셜 카메라 (카메라2)
27111- K MK- 0 0
1-11
1
3.1.2 FM 헤드 유닛
FM 헤드 유닛은 , 5 개의 부품 흡착•탑재를 헤드를 가지고 있습니다.
부품높이 28mm 까지 대응 가능하며 , 대형과 이형 부품을 탑재하는데 적합합니다.
FM헤드 유닛
헤드1
24mm
사이드뷰 카메라
피듀셜 카메라 (카메라1)
피듀셜 카메라 (카메라2)
사이드뷰 카메라 확산판
헤드5
27112-KMK-00
