3-23 3 1. 9 노즐의 확 인 생 산을 시 작하 기 전 에 노 즐을 확인 합 니 다 . 다 음 과 같이 생 산에 사용 할 기 판 데 이 터 가 선 택 되 어 있 는 상 태 에 서 설 명 합 니 다 . 또 한 , 하 기 의 Step 1 , 2 에 대 해 서 는 , 모 든 헤 드 가 자 동 노 즐 교 환 으로 설 정 되 어 있 으 면 , 실 시 할 필 요 가 없습 니다 . 1 「 요구노 즐…
3-22
3
█
「트레이 카운트」-「트레이」화면에 대해서
「트레이 카운트」화면의「트레이」탭은 , 제일 처음에 흡착하는 트레이 부품의 팔레트 , 트레이 , 부품의 장소를 지정할 수가
있습니다 . 트레이 부품이 전부 보충되어 있는 팔레트를 세팅할 때에는 , 변경할 필요가 없습니다만 , 다른 생산에서 사용하
던 트레이 부품의 경우에는 입력합니다 .
해당 부품의「현재 팔레트」,「부품 X, Y」,「트레이 X, Y」를 입력해 주십시오 .

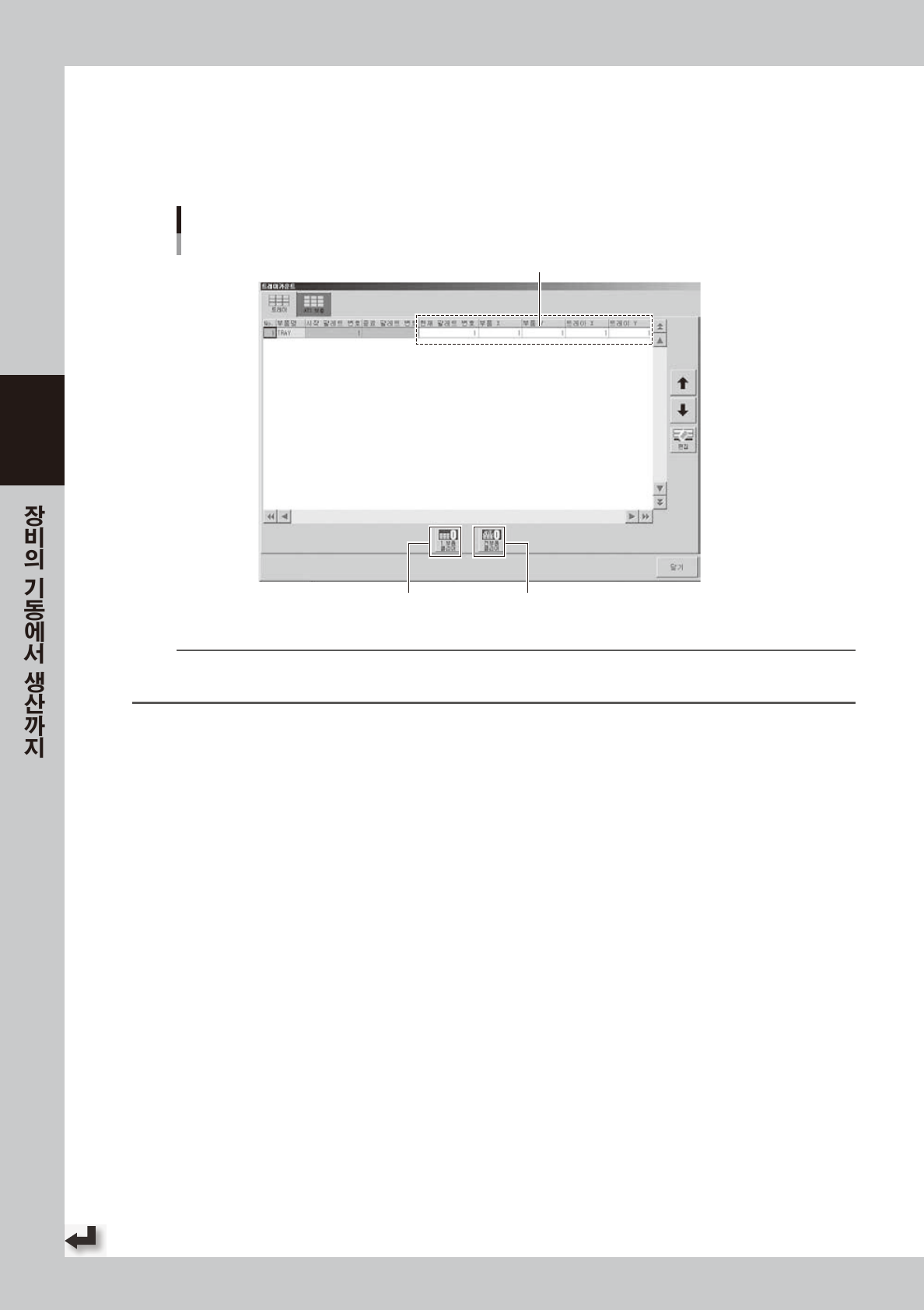

트레이 부품의 흡착시작 위치의 지정
「트레이 카운트」 - 「트레이」 화면
[1부품 클리어] 버튼
임의의 「현재 팔레트 번호」, 「부품 X, Y」, 「트레이 X, Y」
를 입력
현재 팔레트 번호 : 제일 처음에 사용하는 팔레트 번호
부품X, Y : 제일 처음에 흡착하는 부품의 위치
트레이 X, Y : (같은 팔레트내에 복수의 트레이가 있을 경우)
제일 처음에 흡착하는 트레이의 위치
[전부품 클리어] 버튼
28 3 12-K M K-00
참고
해당 부품을 선택하고 [1 부품 클리어 ] 버튼을 누르면 , 그 부품의「부품X, Y」「트레이 X, Y」의 값이 전부「1」이 되며 ,「현재 팔
레트 번호」는 바뀌지 않습니다. [ 전부품 클리어 ] 의 경우는,「트레이 카운트」화면의 모든 부품에 대해 같은 리셋동작을 합니다.
3-23
3
1.9 노즐의 확인
생산을 시작하기 전에 노즐을 확인합니다. 다음과 같이 생산에 사용할 기판 데이터가 선택되어 있는 상태에서
설명합니다. 또한 , 하기의 Step1, 2 에 대해서는 , 모든 헤드가 자동노즐교환으로 설정되어 있으면 , 실시할 필요
가 없습니다 .
1
「요구노즐 일람」화면을 표시합니다 .
「셋업」화면의 [ 노즐보기 ] 버튼을 누르면 ,「요구노즐 일람」화면이 표시됩니다 .
2
노즐 타입을 확인합니다 .
노즐 스테이션이 없을 경우나 , 자동노즐교환으로 설정되어 있지 않는 헤드가 있을 경우는 ,「노즐타입」
란에 노즐의 종류가 표시됩니다 . 현재 헤드에 장착되어 있는 노즐과 같은지 확인해 주십시오 .
「자동 노즐」로 되어 있을 경우는 , 확인할 필요가 없습니다 .

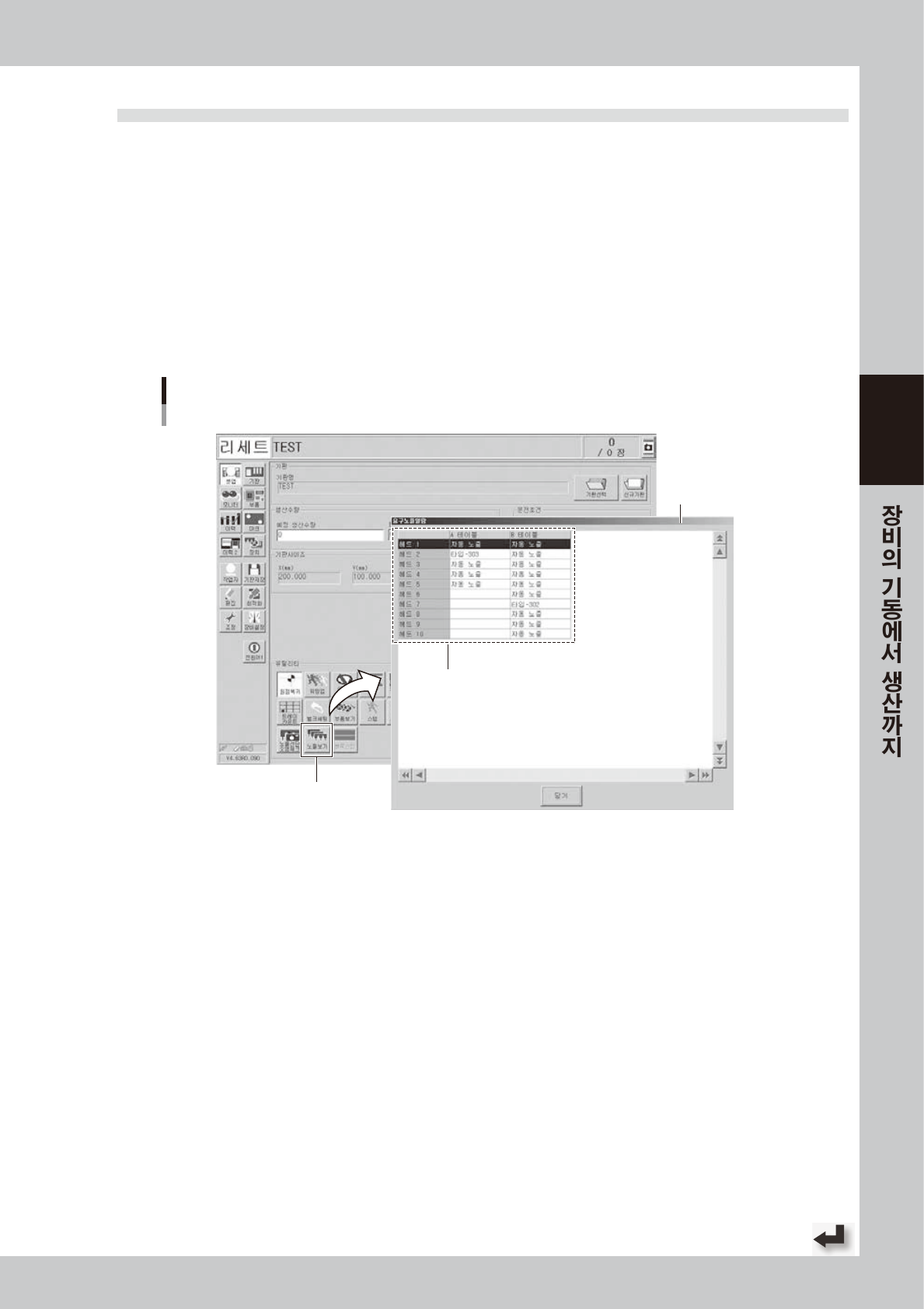

노즐 타입의 확인
「셋업」 화면 - 「요구노즐 일람」 화면
[노즐보기] 버튼
「노즐타입」과 현재 헤드에 장착되어 있는 노즐이
같은지 확인한다
* 「자동 노즐」의 경우는, 확인 불필요
「요구노즐 일람」
화면
28 3 13-K M K-00
3-24
3
3
「노즐선단 오염체크」화면을 표시합니다 .
「셋업」화면의 [ 노즐선단 오염체크 ] 버튼을 누르면 , 확인 화면이 표시됩니다 .
4
노즐선단 오염체크를 실행합니다 .
화면의 내용을 확인하고 , 다음의 버튼을 선택 실행해 주십시오 .
[ 예 ] : 해당 노즐로 교환해서 , 대상 노즐 전부의 노즐선단 오염을 체크한다
[ 아니오 ] : 현재 장착되어 있는 노즐에 한해서 , 노즐선단 오염을 체크한다
[ 취소 ] : 실행을 취소하고 , 이전 화면으로 되돌아 간다
n
요점
「노즐선단 오염체크」는, 부품을 장착하지 않은 상태의 노즐 선단을 카메라로 확인해서 , 노즐의 오염 정도를 판단하는 기능입니다.
노즐 선단의 중심 부근에 솔더의 부착으로 인한 빛의 반사를 인식하는 기능으로 , 대상 노즐은 301A, 302A, 311A, 312A 등의
선단이 작은 노즐이 대상이 됩니다 .

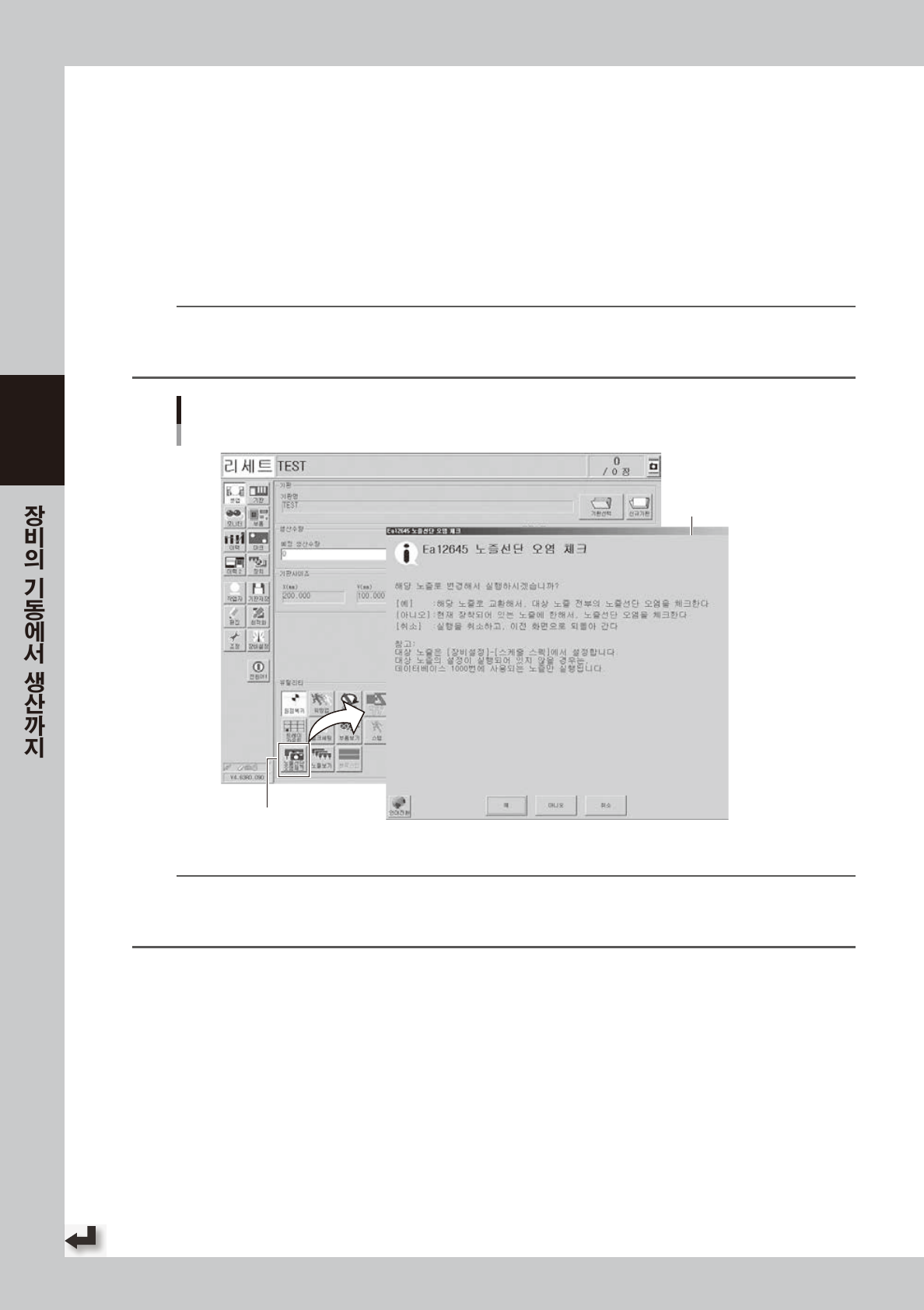

노즐선단 오염체크
「셋업」화면 - 「노즐선단 오염체크」 화면
[노즐선단 오염체크] 버튼
「노즐선단 오염체크」
화면
28314-KMK-00
n
요점
• 「장비설정」에서「노즐선단 오염체크」의 설정이 되어 있을 경우에 실행 가능합니다.
• 노즐에는 더러움이 서서히 부착되므로 , 더러움이 경미할 경우에 체크하면 , OK 로 되었다가 NG 가 될 때가 있습니다.
• 노즐은 정기적으로 세정하실 것을 권장합니다. ( 별책의 메인터넌스 매뉴얼「제 3 장 1.2 노즐의 청소」를 참조해 주십시오 .)
