1-3

█ 안전커버

안전커버를열면비상정지와같은상태로되며 ,장비의동작이스톱됩니다 .운전중에는안전커버를닫은상태로해주십시오 .

█ 메인스위치

장비의전원을ON/OFF하기위한스위치입니다 .우측으로돌리면전원이투입됩니다 .

주의

전원을OFF 한후 , 재투입할경우는 ,약2 초이상기다린후에실시해주십시오 .

☐

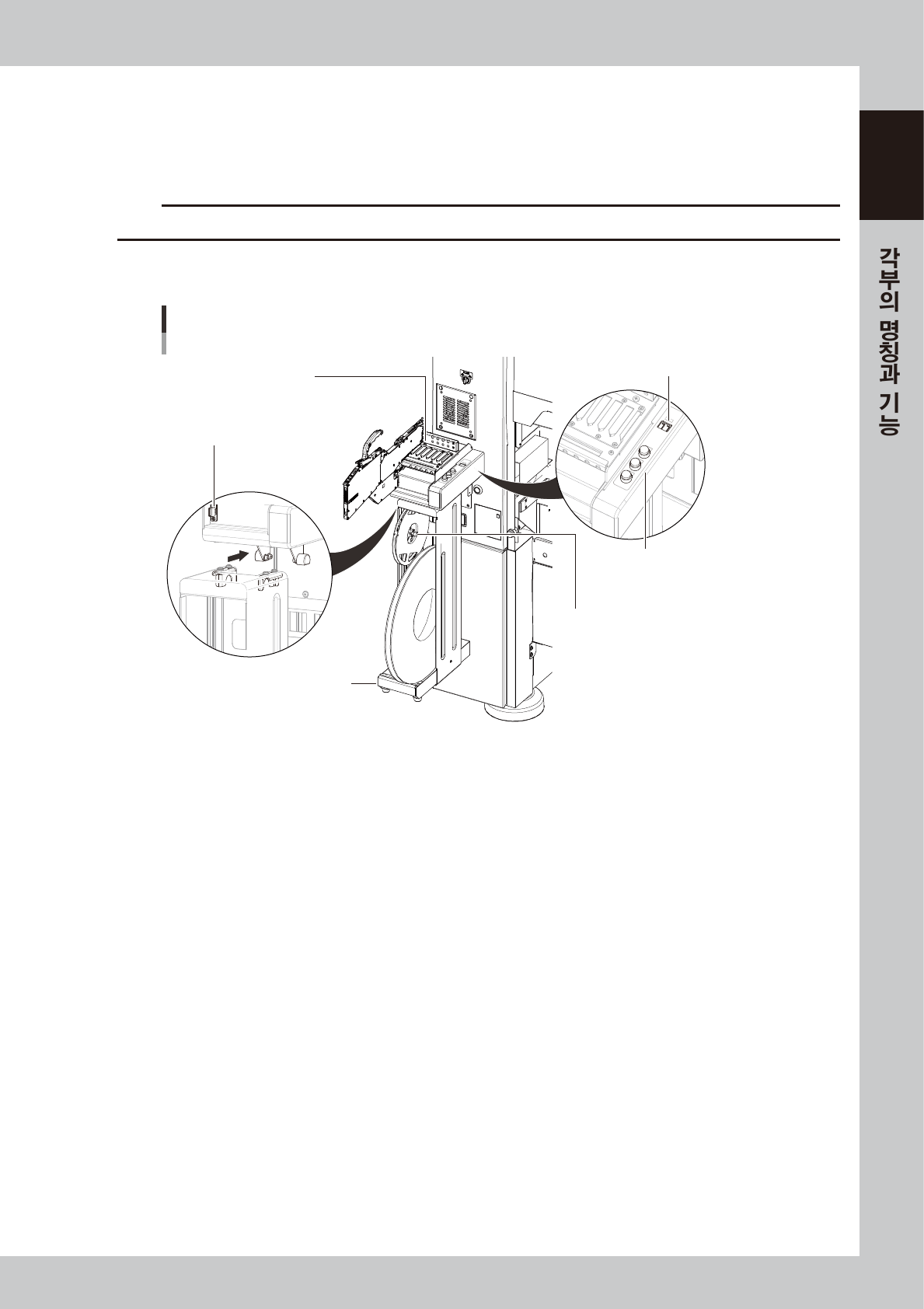

 테이프세팅스테이션( 옵션 )

피더에테이프부품을세팅하거나 ,전송피치를변경할때사용합니다 .

테이프 세팅 스테이션

7인치 테이프 릴 홀더부

가이드 레일

디스플레이 (피치 표시)

패널버튼 (피치전환)

7인치를 넘는 테이프 릴 홀더부

전원 신호용 커넥터

27102-KMK-00

1-4

█ USB 메모리용포트

데이터의백업및버전업에사용합니다 .

USB 메모리용 포트

키보드 접속용 포트

USB 메모리용 포트

키보드 (옵션)

27103-KMK-00

█ 그외의접속포트

각옵션장치등의접속에사용합니다 .

그 외의 접속 포트

cATS10용 에어 조인트

cATS10 케이블 접속 커넥터

에어 커플러

디핑 스테이션용 커넥터

FM헤드 하중 교정용 커넥터

<정면 좌측> <정면 우측>

27104-KMK-00

1-5

█ 압력표시계

장비를정면에서봤을때좌측 ( 아래그림 ) 에설정에어압이표시되어있습니다 .

•

설정에어압 :0.40MPa(0.39MPa~0.41MPa)

•

인터록설정 : 하한0.33MPa,상한 0.45MPa

█ 에어접속부

원에어접속부와에어호스를접속합니다 .에어공급 / 배출밸브는장비내의잔류압력을개방합니다 .

<1빔의 경우> <2빔의 경우>

에어 접속부, 압력조정・표시부

에어공급/배출밸브

압력 표시계

로크 너트

공급에어 접속부

에어압력 레귤레이터

<에어압력 레귤레이터의 핸들 고정방법>

핸들

핸들 근원에 있는 로크 너트를 스패너 (8mm)로 시계방향으로 돌려서 고정한다. (체결 토크：1󲷱1.5N・m)

※ 로크 너트가 본체측에 접촉하면, 추가로 15°정도 더 체결한다

압력 표시계

(A 테이블)

압력 표시계

(B 테이블)

에어 압력 레귤레이터

(B 테이블)

에어 압력 레귤레이터

(A 테이블)

27105-KMK-00

█ 표시등 ( 버저 )

현재의장비의상태를녹 / 황 / 적색또는녹 / 백 /청색등으로표시합니다 .( 두가지패턴에서색을선택 )

장비의이상이나에러발생등을표시등의하부에있는버저로알립니다 .( 표시등하부의링을좌우로돌려서음량을조절 )

상태 예 녹색 적/백 황/청

워밍업 ,자동운전중 점등

비상정지시 점등

시스템계열에러발생시

버저ON

・

오버커런트

・

2 차리미트오버등

점등

운전 ,기판데이터계열의에러발생시

버저ON

・

흡착에러 ,인식에러

・

데이터체크에러등

점등

부품사용불능상태

・

부품소진 ,TC 도어개방

・

대차OFF 등

점멸

█ 기기간입출력커넥터 ( 기기간접속커넥터 )

마운터는 ,후공정기로부터신호를받으면기판 (PCB) 을반출하고 ,다른기판을요구하기위해전공정기에신호를보냅니다 .

NEXTINTERFACE커넥터는후공정기와접속하고 ,PREVIOUSINTERFACE커넥터는전공정기와접속합니다 .

표준인우→좌의기판흐름의경우 ,본체의배면우측커버내에PREVIOUSINTERFACE 가 ,본체의배면좌측커버내에NEXT

INTERFACE 가배치되어있습니다 .

☐

피더일괄교환대차 ( 옵션 )

생산에사용하는필더를세팅해서 ,일괄로마운터에장착할수가있습니다 .

상세한내용은본장 「4.2.3피더일괄교환대차」 를참조해주십시오 .

☐

sATS30NS,sATS30,cATS10( 옵션 )

생산에서사용하는트레이부품을세팅해서 ,마운터에공급합니다

sATS30NS,sATS30 는고정타입이며 ,cATS10 은대차타입입니다 .상세한내용은옵션매뉴얼을참조해주십시오 .
