2-22 2 3. 생 산 중의 모니터 표 시 생 산중의 운전상태 는 , [ 모 니터 ] 버 튼을 눌러 서 표시 되 는 각 화 면 에서 확인 합니 다 . 모 니 터 화 면 에는 「전체 」, 「비 젼 」, 「 보 정 」, 「재 시 도 」 등이 있 으며 , 해 당 탭 을 선 택 하 면 실 장중인 정 보 를 확 인 할 수 가 있 습니 다 . 3 .1 생산 이 화 면 에 서 는 현 재 가동 하 고 있…

2-21

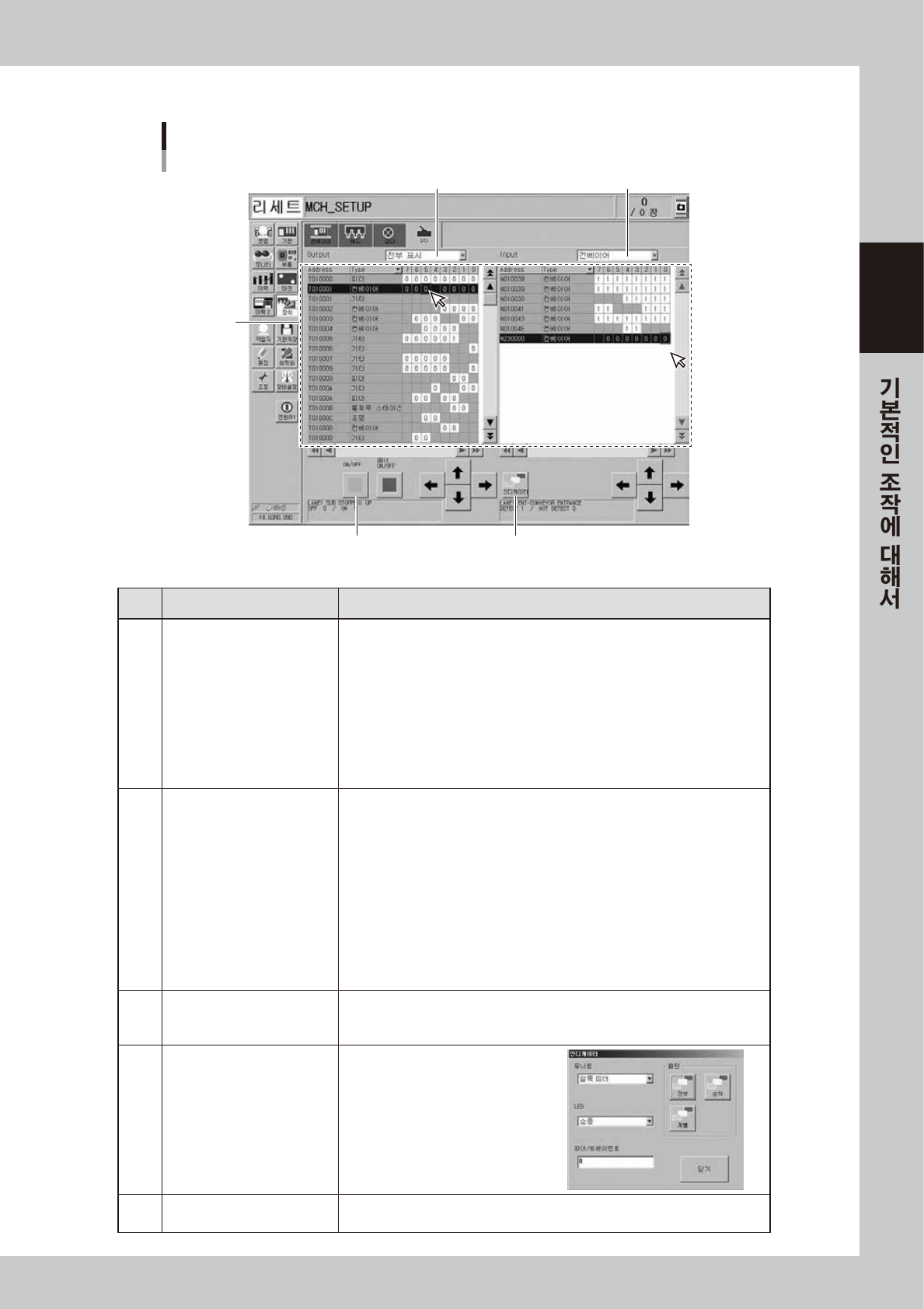

■ I/O 수동조작

1 2

「장치」ー「I/O」화면

싱글레인 화면의 예

28212 - K MK-0 0

버튼명 기능

1 Output 측표시섹션전환

Output 측의표시섹션을전환합니다 .

・

피더

・

노즐스테이션

・

덤프스테이션

・

블로우스테이션

・

컨베이어

・

헤드

・

조명

・

ATS

・

기타

2 Input 측표시섹션전환

Input 측의표시섹션을전환합니다 .

・

인터록

・

원점리미트

・

피더

・

노즐스테이션

・

덤프스테이션

・

블로우스테이션

・

컨베이어

・

헤드

・

조명

・

ATS

・

기타

3 ON/OFF 전환

Output 신호에대해서는 ,밸브의동작확인등 ,필요에따라서강제적으로출력시킬

수가있습니다 .임의의신호를클릭해서선택하고[ON/OFF] 버튼을누르면 ,해당하

는Output 신호가ON/OFF 합니다 .

4 인디케이터

피더 / 대차 /트레이체인저등의인디케이

터를유니트단위로점등시킵니다 .

점등패턴은 ,[ 전부 ]/[ 개별 ]/[ 순차 ] 중

에서선택할수있습니다 .

5 Input/Output

센서밸브류의현재상태를표시합니다 .

커서로어드레스를선택하면 ,I/O 의내용이화면하부에표시됩니다 .

2-22

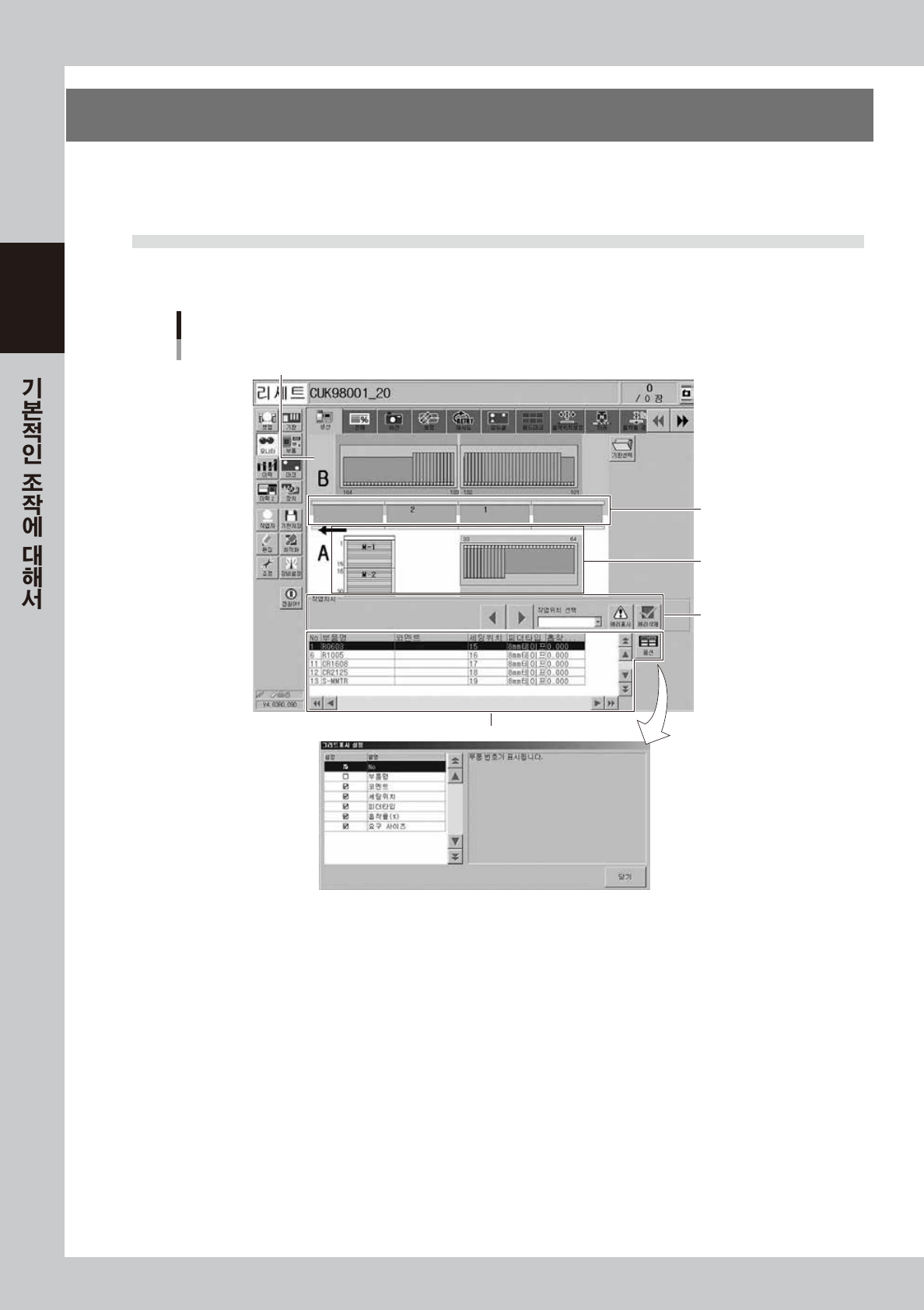

3. 생산중의 모니터 표시

생산중의 운전상태는 , [ 모니터 ] 버튼을 눌러서 표시되는 각 화면에서 확인합니다 . 모니터 화면에는「전체」,

「비젼」,「보정」,「재시도」등이 있으며 , 해당 탭을 선택하면 실장중인 정보를 확인할 수가 있습니다 .

3.1 생산

이 화면에서는 현재 가동하고 있는 장비의 정보를 그래픽으로 표시합니다. 화면의 하부에는 발생하고 있는 에러

와 작업지시 등의 스테이터스가 표시됩니다.

모니터：생산

장비 뒤쪽은 배경에 색을 넣어서 표시

28213 - K MK-0 0

1. 반송스테이터스표시영역

생산중인 기판은 녹색으로 표시됩니다 .

위험검지 센서가 반응하고 있는 등 , 반송에 관한 에러가 발생했을 때에는 기판이 빨간색으로 표시됩니다 .

2. 피더스테이터스표시영역

현재 생산하고 있는 기판 데이터의「부품정보」-「피더세팅위치」에 등록되어 있는 피더세팅 위치에 피더를 표시합니다 .

부품이 등록되어 있지 않는 피더세팅 위치에는 아무것도 표시되지 않습니다 . 또한 , 피더가 올바르게 세팅되어 있으며

사용 가능한 경우는 녹색 , 세팅불량의 경우는 빨간색으로 표시됩니다 .

트레이체인저 (sATS30NS 등 ) 를 겸비하고 있는 장비는 팔레트의 세팅 상태가 표시됩니다 .

2-23

3. 작업지시메시지표시영역

•

 작업지시

「작업위치 선택」에서 선택되어 있는 작업위치의 에러클리어가 되지 않은 에러와 작업지시 , 경고에 대해 대응해야 할 작업

을 메시지로 표시합니다 . 복수의 에러가 발생하고 있을 경우는 , 대응할 작업 중에서 최우선 항목부터 순서대로 표시합니

다.

좌우 화살표 버튼을 누르면 , 다른 작업지시 메시지로 전환할 수 있습니다 .

•

 작업위치선택

복수의 부위에서 에러가 발생하고 있을 때에는 , 풀다운 메뉴에서 확인할 부위를 선택합니다 .

또한 , 풀다운 메뉴는 작업이 필요한 부위만 표시됩니다 .

참고

화면상부의 그래픽내에도 에러가 표시됩니다.

그래픽내의 에러 표시를 클릭해도 작업 위치를 선택할 수가 있습니다 .

단 , 에러나 작업지시가 발생하지 않았을 경우에는 클릭해도 선택할 수 없습니다.

•

 [ 에러표시 ]버튼

이 버튼을 누르면「작업지시」에 표시된 에러와 작업지시 , 경고의 상세내용 , 대책방법을 참조할 에러 메시지 화면이

표시됩니다 .

•

 [ 에러삭제 ]버튼

「작업지시」에서 대상이 된 에러와 작업지시 , 경고의 복구작업이 완료되었을 때에 이 버튼을 눌러 주십시오 . 이 버튼을

누르면 해당하는 작업지시 메시지의 내용은 복구완료로 간주되어 , 자동운전을 재개할 수 있습니다 .

다만 , 미복구된 작업 ( 경고 이외 ) 이 남아 있을 경우는 , 자동운전을 재개할 수 없습니다 .

참고

장비 전체의 에러가 발생했을 때는 , 전체영역의 배경이 청색으로 표시됩니다 .

4. 사용부품상세표시영역

현재 생산중인 프로그램에서 사용하고 있는 부품의 기본정보를 표시합니다 . 에러가 발생한 데이터는 색깔을 바꿔서 표시

합니다 .

•

 [ 옵션 ]버튼

이 버튼을 누르면 ,「그리드표시 설정」화면이 표시됩니다 .

「부품명」,「코멘트」,「세팅위치」란 등에 체크해서 표시 / 비표시를 설정합니다 .
