1.8 트레이 부품의 준비
트레이 부품을 준비합니다. 생산에 사용할 기판 데이터가 선택되어 있는 상태에서 부터 설명합니다.
1
「셋업일람」화면을 표시합니다 .
「셋업」화면의 [ 부품보기 ] 버튼을 누르면「셋업일람」화면이 표시됩니다 .
2
부품이 세팅되어 있는 팔레트를 장착합니다 .
「셋업일람」화면에는 ,「세팅위치」,「부품명」,「부품번호」등이 리스트로 표시되어 있습니다 .
트레이 부품의 세팅위치는「P1~P30, P101~P130」으로 표시됩니다 . 트레이 공급유닛의 해당하는 번호
의 매거진 위치에 부품이 세팅되어 있는 팔레트를 삽입합니다 .
n
요점
팔레트에 부품 트레이를 세팅하는 방법과 트레이 공급유닛에 매거진 & 팔레트를 세팅하는 순서에 대해서는 , 제 2 장「5. 트레이 부품
의 준비」를 참조해 주십시오 .
█
「 트레이 카운트」
-
「ATS 보충」화면에 대해서
트레이 공급유닛이 겸비되어 있을 경우에는 ,「셋업」화면의 [ 트레이 카운트 ] 버튼을 누르면 ,「트레이 카운트」화면이
표시됩니다 .
「트레이 카운트」화면의「ATS 보충」탭은 , 팔레트 인디케이터 버튼과 같은 동작을 이 화면에서 실행할 수 있습니다 .
팔레트 세팅후에「보충체크」란에 체크한 후 , [ 보충실행 ] 버튼을 누르면 팔레트 부품의 보충이 완료됩니다 .
참고
팔레트 부품의 보충이 완료되면 , 보충 레크란의 색깔이 노란색에서 파란색으로 바뀝니다.
트레이 부품의 세팅

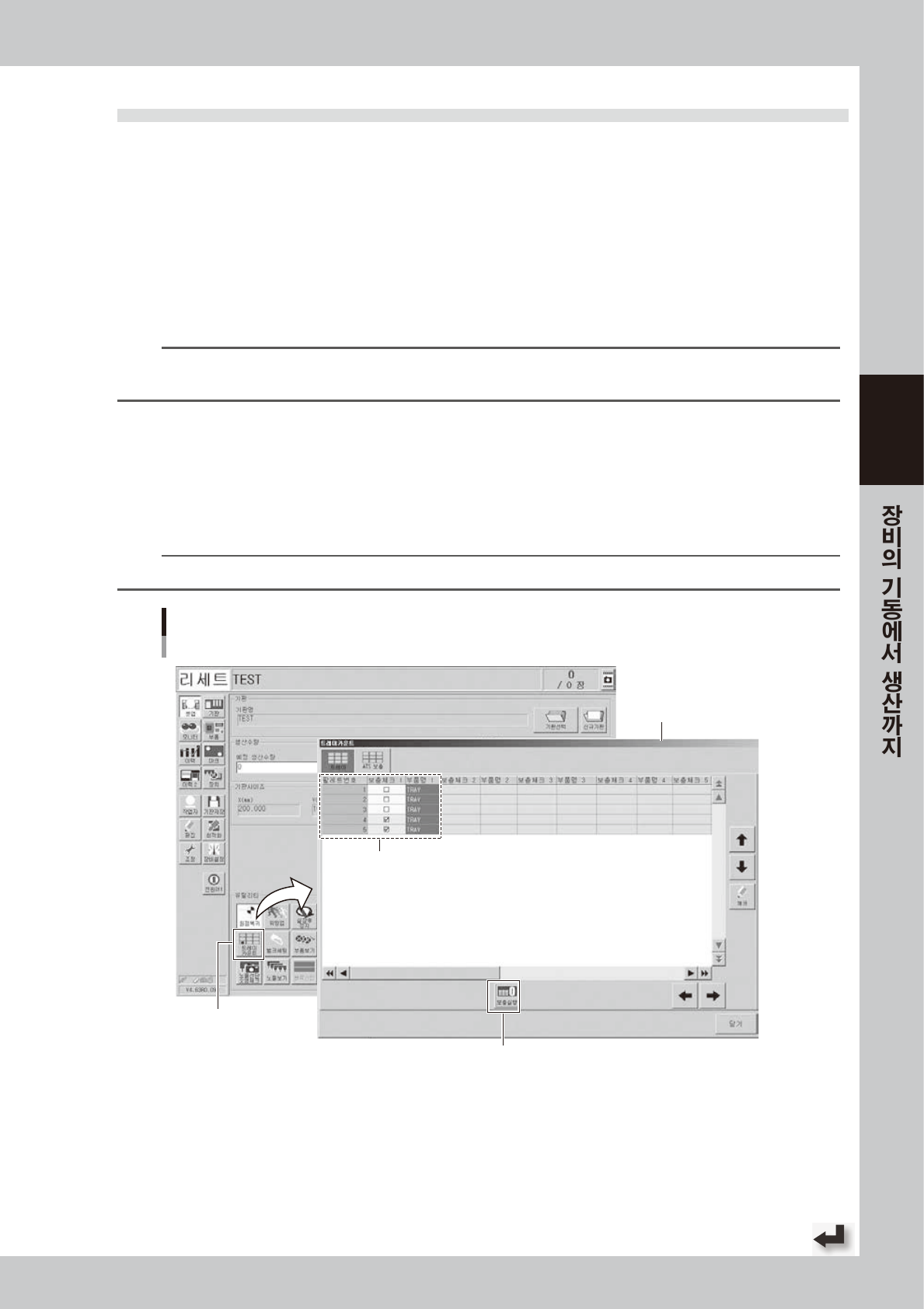

「트레이 카운트」 - 「ATS보충」 화면
[트레이 카운트] 버튼
「ATS보충」 화면
삽입한 팔레트 번호의 「보충체크」 란에 체크한다
[보충실행] 버튼
28311-K M K-0 0
3-22
3
█
「트레이 카운트」-「트레이」화면에 대해서
「트레이 카운트」화면의「트레이」탭은 , 제일 처음에 흡착하는 트레이 부품의 팔레트 , 트레이 , 부품의 장소를 지정할 수가
있습니다 . 트레이 부품이 전부 보충되어 있는 팔레트를 세팅할 때에는 , 변경할 필요가 없습니다만 , 다른 생산에서 사용하
던 트레이 부품의 경우에는 입력합니다 .
해당 부품의「현재 팔레트」,「부품 X, Y」,「트레이 X, Y」를 입력해 주십시오 .
트레이 부품의 흡착시작 위치의 지정
「트레이 카운트」 - 「트레이」 화면
[1부품 클리어] 버튼
임의의 「현재 팔레트 번호」, 「부품 X, Y」, 「트레이 X, Y」
를 입력
현재 팔레트 번호 : 제일 처음에 사용하는 팔레트 번호
부품X, Y : 제일 처음에 흡착하는 부품의 위치
트레이 X, Y : (같은 팔레트내에 복수의 트레이가 있을 경우)
제일 처음에 흡착하는 트레이의 위치
[전부품 클리어] 버튼
28 3 12-K M K-00
참고
해당 부품을 선택하고 [1 부품 클리어 ] 버튼을 누르면 , 그 부품의「부품X, Y」「트레이 X, Y」의 값이 전부「1」이 되며 ,「현재 팔
레트 번호」는 바뀌지 않습니다. [ 전부품 클리어 ] 의 경우는,「트레이 카운트」화면의 모든 부품에 대해 같은 리셋동작을 합니다.
3-23
3
1.9 노즐의 확인
생산을 시작하기 전에 노즐을 확인합니다. 다음과 같이 생산에 사용할 기판 데이터가 선택되어 있는 상태에서
설명합니다. 또한 , 하기의 Step1, 2 에 대해서는 , 모든 헤드가 자동노즐교환으로 설정되어 있으면 , 실시할 필요
가 없습니다 .
1
「요구노즐 일람」화면을 표시합니다 .
「셋업」화면의 [ 노즐보기 ] 버튼을 누르면 ,「요구노즐 일람」화면이 표시됩니다 .
2
노즐 타입을 확인합니다 .
노즐 스테이션이 없을 경우나 , 자동노즐교환으로 설정되어 있지 않는 헤드가 있을 경우는 ,「노즐타입」
란에 노즐의 종류가 표시됩니다 . 현재 헤드에 장착되어 있는 노즐과 같은지 확인해 주십시오 .
「자동 노즐」로 되어 있을 경우는 , 확인할 필요가 없습니다 .
노즐 타입의 확인
「셋업」 화면 - 「요구노즐 일람」 화면
[노즐보기] 버튼
「노즐타입」과 현재 헤드에 장착되어 있는 노즐이
같은지 확인한다
* 「자동 노즐」의 경우는, 확인 불필요
「요구노즐 일람」
화면
28 3 13-K M K-00
