1-14
1

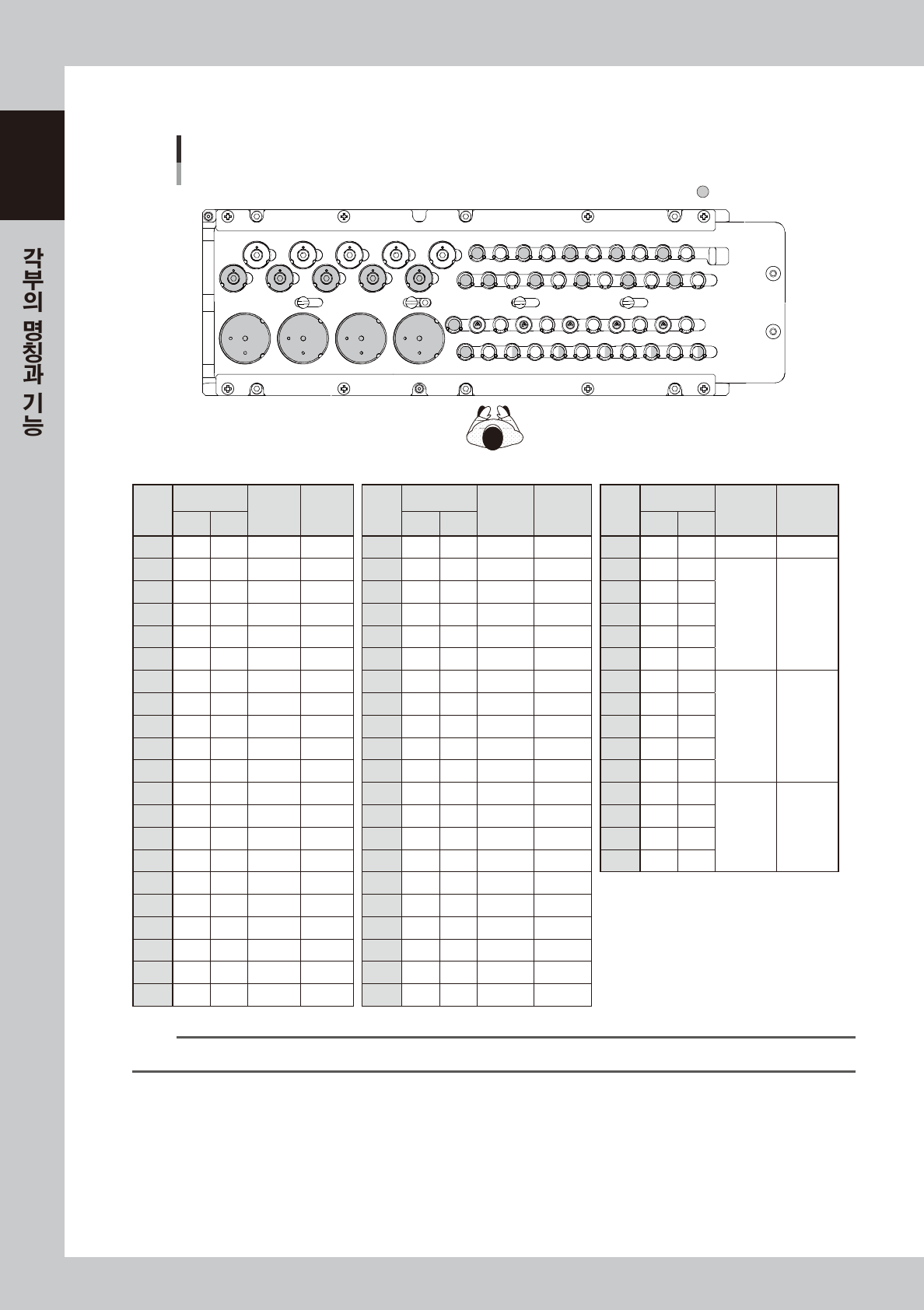

3.3.2 FM 헤드용 노즐 스테이션
FM헤드용
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20 21
22 23 24 25 26 32
33 34 35 36 37 38 39 40 41 42
47 48
49 50 51 52 53
54 55 56 57
27 28 29 30 31
43
44 45 46
：특주 영역
27114-KMK-00
No.
헤드 No.
표준 협인접 No.
헤드 No.
표준 협인접 No.
헤드 No.
표준 협인접
1빔 2빔 1빔 2빔 1빔 2빔
1 - - 특주 특주 22 - - 특주 특주 43 1 5 특주 311A
2 5 1 303A 314A 23 5 1 304A 315A 44 5 1
307A 318A
3 - - 특주 특주 24 5 1 301A 312A 45 4 2
4 4 2 303A 314A 25 4 2 304A 315A 46 3 3
5 - - 특주 특주 26 4 2 301A 312A 47 2 4
6 3- 3 303A 314A 27 3 3 304A 315A 48 1 5
7 - - 특주 특주 28 3 3 301A 312A 49 - -
특주
(13.5mm)
특주
(13.5mm)
8 2- 4 303A 314A 29 2 4 304A 315A 50 - -
9 - - 특주 특주 30 2 4 301A 312A 51 - -
10 1 5 303A 314A 31 1 5 304A 315A 52 - -
11 - - 특주 특주 32 1 5 301A 312A 53 - -
12 - - 특주 특주 33 - - 특주 특주 54 - -
특주
(25mm)
특주
(25mm)
13 5 1 302A 313A 34 5 1 3010A 3110A 55 - -
14 - - 특주 특주 35 5 1 특주 311A 56 - -
15 4 2 302A 313A 36 4 2 3010A 3110A 57 - -
16 - - 특주 특주 37 4 2 특주 311A
17 3 3 302A 313A 38 3 3 3010A 3110 A
18 - - 특주 특주 39 3 3 특주 311A
19 2 4 302A 313A 40 2 4 3010A 3110A
20 - - 특주 특주 41 2 4 특주 311A
21 1 5 302A 313A 42 1 5 3010A 3110 A
n
요점
특주 노즐의 헤드 No.는 임의로 설정할 수 있습니다.
1-15
1

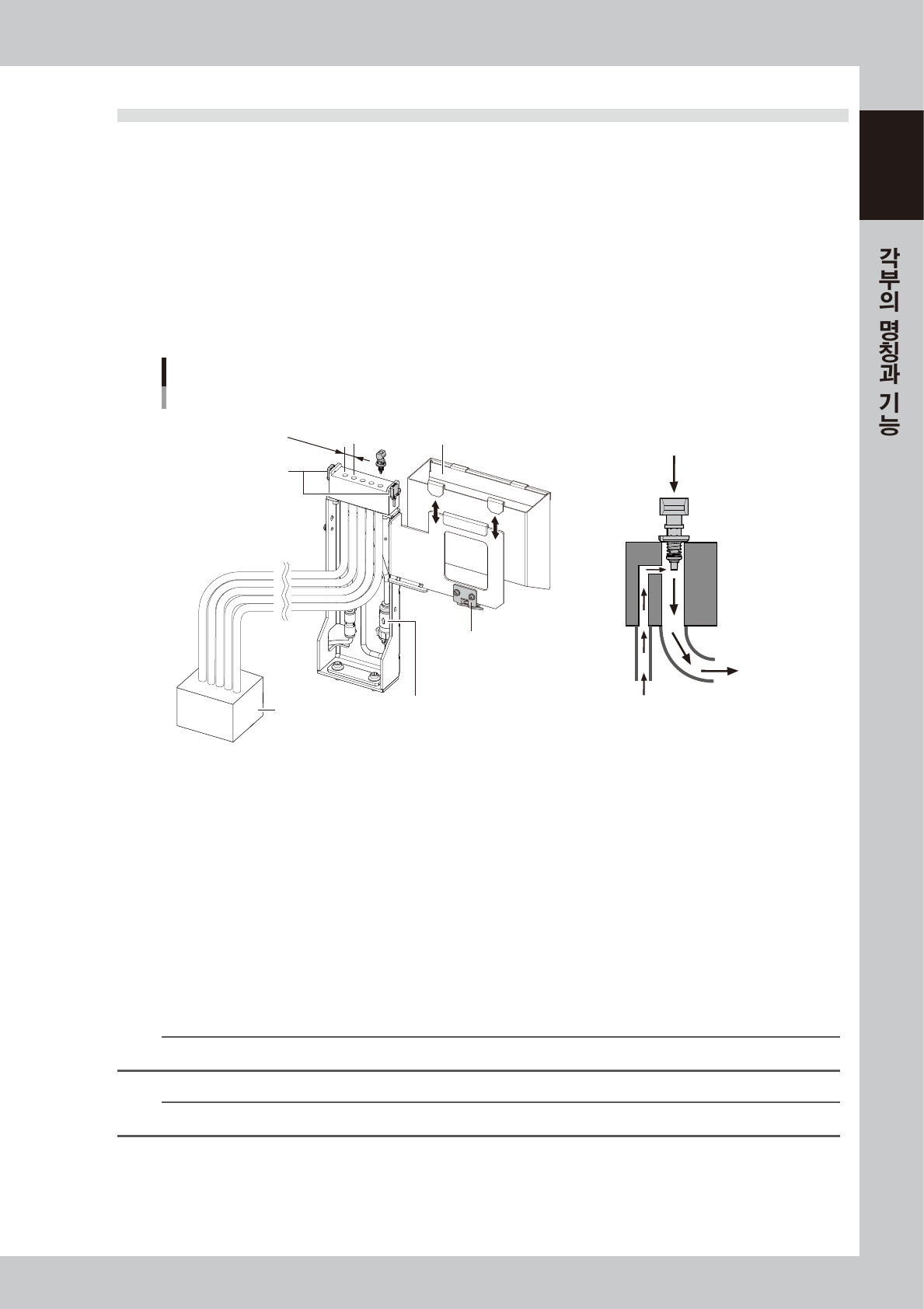

3.4 블로우 스테이션
3.4.1 샤프트 블로우 기능
블로우 스테이션으로는, 고압 블로우로 노즐 및 샤프트 내부와 노즐 선단의 먼지나 이물질 등을 청소하는 노즐
샤프트 블로우를 실행할 수가 있습니다.
블로우 스테이션에는 다음 그림과 같이 5 개의 홀이 있으며 , 헤드를 몇개의 그룹으로 나눠서 블로우합니다.
샤프트 블로우의 실행 방법에 관해서는 , 후술의 「3.4.2 노즐 샤프트 블로우의 수동 실행방법」을 참조하십시오 .
또한, 부품의 폐기는 덤프 박스에 폐기합니다만 , 본 장비에서는 극소부품 (0603 사이즈 이하 ) 의 폐기 동작을
한 후에 폐기 동작의 체크 ( 부압 또는 사이드 뷰 인식 ) 를 실행합니다. 이 체크에서 부품 및 이물질의 부착이
인식되었을 경우에는 , 재차 블로우 스테이션의 샤프트 블로우로 폐기동작을 실행합니다.
실행 방법에 관해서는 , 후술의「3.4.4 극소부품의 샤프트 블로우 폐기」를 참조해 주십시오 .
블로우 스테이션과 덤프 박스
12mm
덤프 박스 세팅확인 센서
덤프 박스
블로우 스테이션
노즐확인 센서
배기 박스
블로우 스테이션 필터
샤프트 블로우
사이드 블로우
27115-K MK-00
█
블로우스테이션노즐확인센서
노즐샤프트블로우를실행한후에 ,노즐이방치되어있는지의여부를확인합니다 .
█
덤프박스세팅확인센서
덤프박스의유무및장착시의들뜸상태를확인합니다 .
█
사이드블로우
노즐샤프트블로우실행시 ,측면에서노즐의선단에블로우해서더러움을제거합니다 .
█
블로우스테이션필터
블로우스테이션내의사이드블로우용필터입니다 .
█
배기박스
노즐샤프트블로우로제거한더러움이나극소칩은이배기박스에모임니다 .
n
요점
덤프 박스가 규정 위치에 없으면 , 장비는 동작하지 않습니다.
n
요점
[ 부품] 화면의「기본」-「G: 폐기방법」이「폐기위치」로 설정되어 있을 경우에 덤프박스에 부품을 폐기합니다.
1-16
1

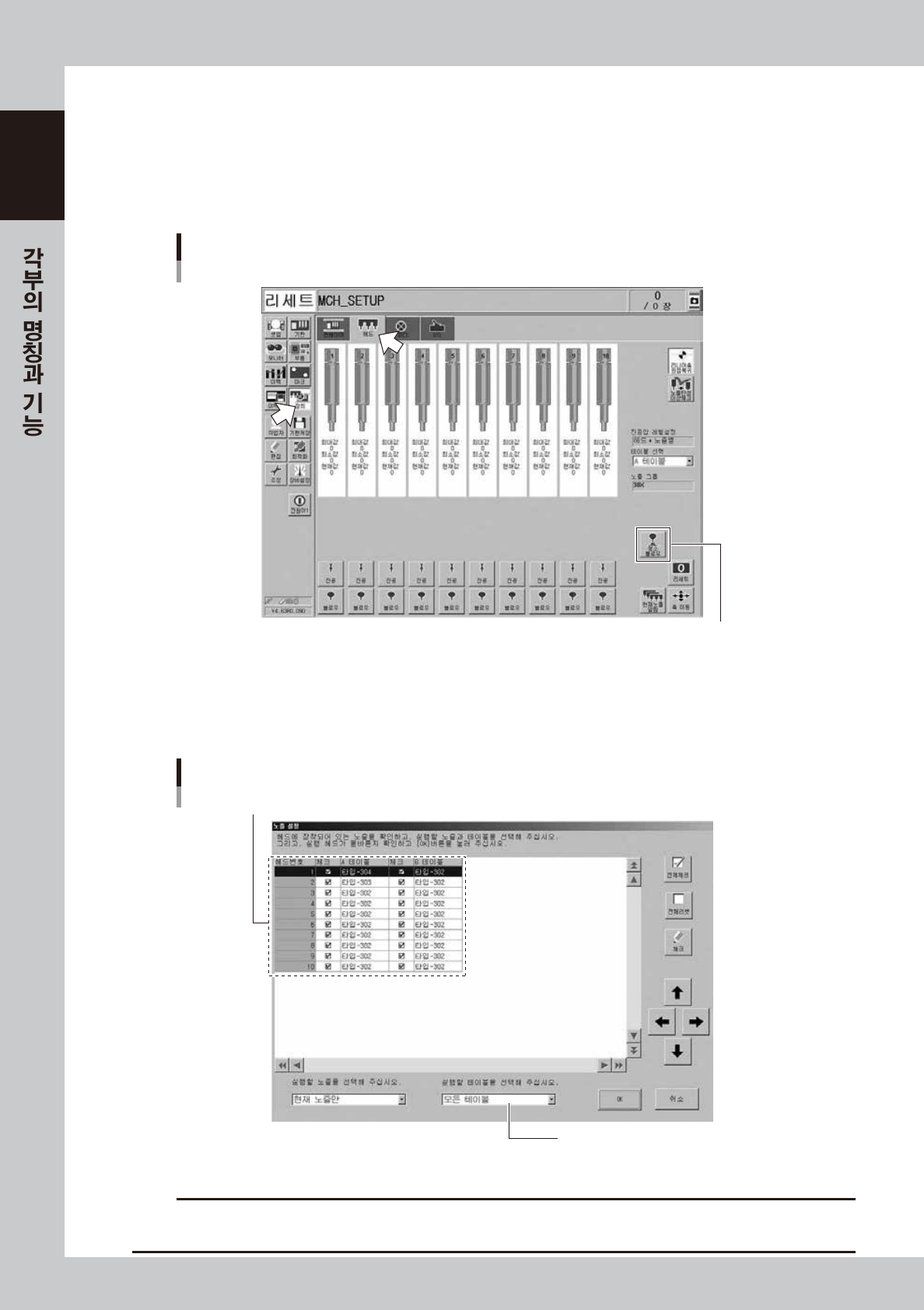

3.4.2 노즐 샤프트 블로우의 수동 실행방법
노즐 샤프트 블로우를 임의의 타이밍에서 수동으로 실행하는 방법에 대해서 설명합니다.
1
[ 장치 ]-「헤드」화면을 표시합니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .
노즐 샤프트 블로우
[청소 블로우] 버튼
28100-KMK-00
3
노즐 샤프트 청소 블로우를 실행할 노즐을 설정합니다 .
다음과 같이「노즐 설정」화면이 표시됩니다 . 노즐 샤프트 청소 블로우를 실행할 테이블과 노즐에 체크
한 후 [OK] 버튼을 눌러 주십시오 .
「노즐 설정」화면
노즐 샤프트 청소 블로우를 실행할 노즐에 체크한다
테이블을 선택한다
28101-KM K- 00
c
주의
헤드에노즐샤프트블로우대상노즐이아닌노즐이장착되어있을경우 ,노즐과블로우스테이션이충돌해서파손될우려가있습니다 .
반드시실행전에설정노즐과장착되어있는노즐이맞는지확인해주십시오 .
