3-9 3 2 메인 스톱퍼를 상승시킵니다 . 기 판 실 장위 치 에 기 판을 세 팅하 기 위 해 메 인 스톱 퍼 를 상승 시 킵 니다 . [ 장 치 ]- 「 컨베이어」 화 면의 [ 메 인 스톱 퍼 ] 버 튼을 눌러서 메 인 스톱 퍼 를 상승 시켜 주 십 시오 . 참고 듀 얼 스 테 이 지 사 양 의 경 우는 , 스 테 이 지 1 과 스 테 이 지 2 의 양쪽 의 메 인 스톱 퍼 를 상 승 시…
3-8
3
1.6.1 푸쉬업 핀의 배치
c
주의
본항목의작업은 ,컨베이어유닛및푸쉬업플레이트를동작시켜서생산준비를합니다 .
반드시 ,본장전술의 「1.1시작전점검」 을참조해서컨베이어의주변을점검한후에이작업을실시해주십시오 .
1
컨베이어 폭을 변경합니다 .
싱글레인 사양과 듀얼레인 사양의 경우 , 컨베이어 폭을 변경하는 방법이 다릅니다 .
◼
YSM20R싱글레인 /YSM20WR듀얼레인사양
1. [ 장치 ]-「컨베이어」화면의 [ 컨베이어폭 ] 버튼을 누릅니다 .
2. 「컨베이어폭」화면에는 기판 데이터에서 지정되어 있는 컨베이어 폭이「변경후의 컨베이어폭」으로
표시됩니다 . 컨베이어 폭이 올바른지 확인하고 [OK] 버튼을 누르면 , 컨베이어 유닛이 지정된 폭으로
이동합니다 .
◼
YSM20R듀얼스테이지사양
1. 「셋업」화면의 [ 실장위치 이동 ] 버튼을 누릅니다 .
2. 「컨베이어 실장위치 이동」확인 화면이 표시되므로 , [ 예 ] 버튼을 누릅니다 . 컨베이어 유닛이 실장
위치로 이동합니다 .
참고
듀얼 스테이지 사양의 [ 실장위치 이동 ] 버튼을 누르면 , 컨베이어 폭도 기판 데이터에서 지정한 폭으로 변경됩니다.
컨베이어 폭의 변경
[장치] -「컨베이어」 화면
「컨베이어폭」 화면
기판 데이터에서 지정되어 있는 컨베이어 폭을 표시
[컨베이어 폭] 버튼
◼ 싱글레인 사양
◼ 듀얼 스테이지 사양
[실장위치 이동] 버튼
28 3 07-K MK- 0 0
3-10
3
3
푸쉬업 플레이트를 상승시킵니다 .
1. [ 장치 ]-「컨베이어」화면의 [ 푸쉬업 ] 버튼을 누릅니다 .「컨베이어 푸쉬업」화면이 표시됩니다 .
2. 기판 두께를 확인하고 , [OK] 버튼을 누릅니다 . 푸쉬업 플레이트가 상승합니다 .
참고
듀얼 스테이지 사양의 경우는, 스테이지 1과 스테이지 2 의 양쪽의 푸쉬업 플레이트를 상승시킵니다.

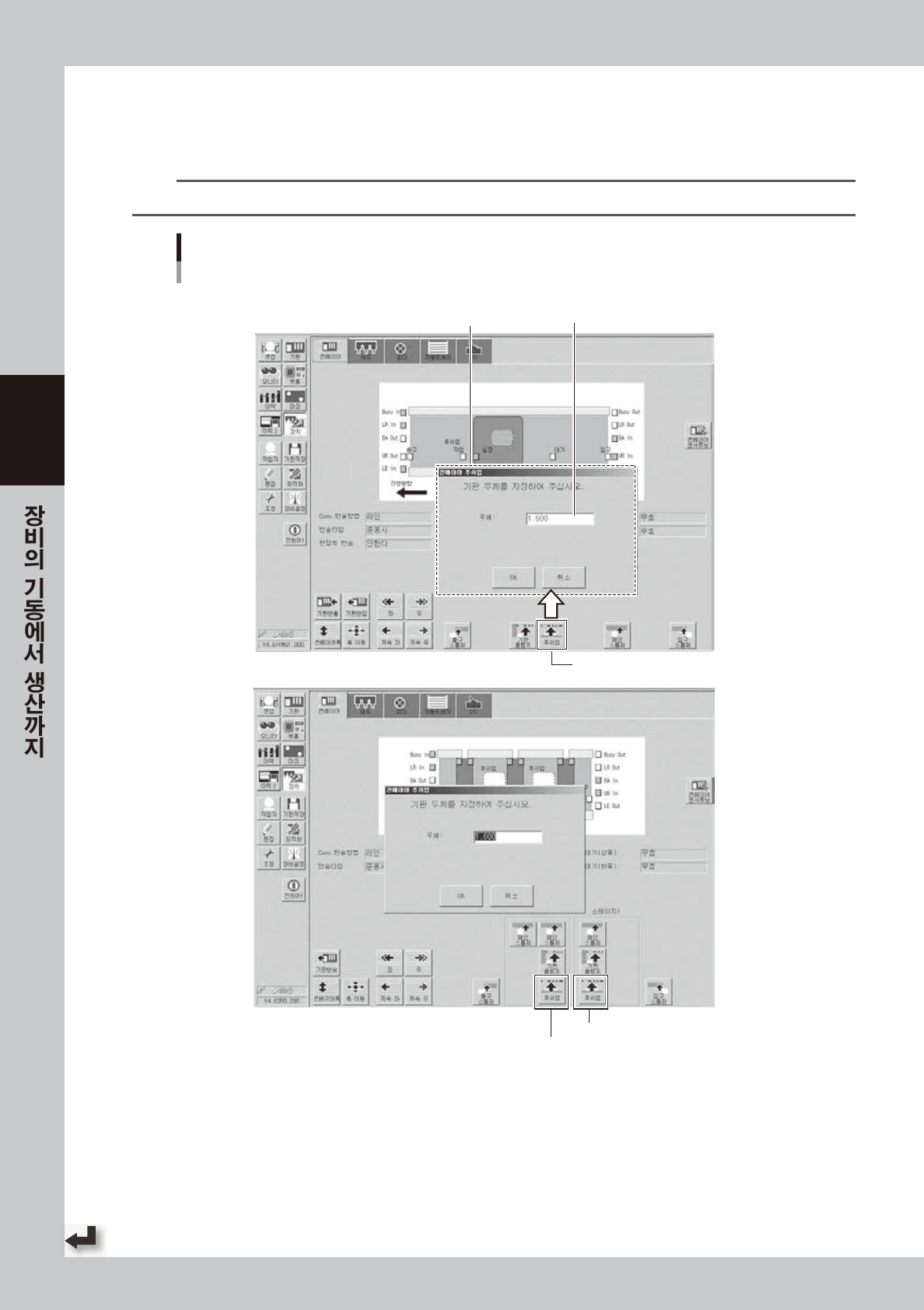

푸쉬업 플레이트의 상승
[장치] - 「컨베이어」 화면
[푸쉬업] 버튼
「컨베이어 푸쉬업」 화면
기판 데이터에 지정되어 있는 기판두께를 표시
◼ 싱글레인 사양
◼ 듀얼 스테이지 사양
스테이지1 [푸쉬업] 버튼
스테이지2 [푸쉬업] 버튼
