1-8 1 2 .3 오 퍼레이션 패 널버튼 오 퍼 레 이 션 패 널 버 튼 은 장 비 의 정 면 과 배 면 ( 옵션 ) 에 배 치 되 어 있 으 며 , 조 작 할 때 자주 사용 하는 커 맨 드 를 실 행 할 수 있 습 니 다 . 각 버 튼은 , O N 일 때 점 등 합 니 다 . 오퍼레이션 패널 버튼 대차 클램프 스위치 비상정지 버튼 레인전환 스위치 (YSM20WR 듀얼 레인용) 각 조작 버…

1-7

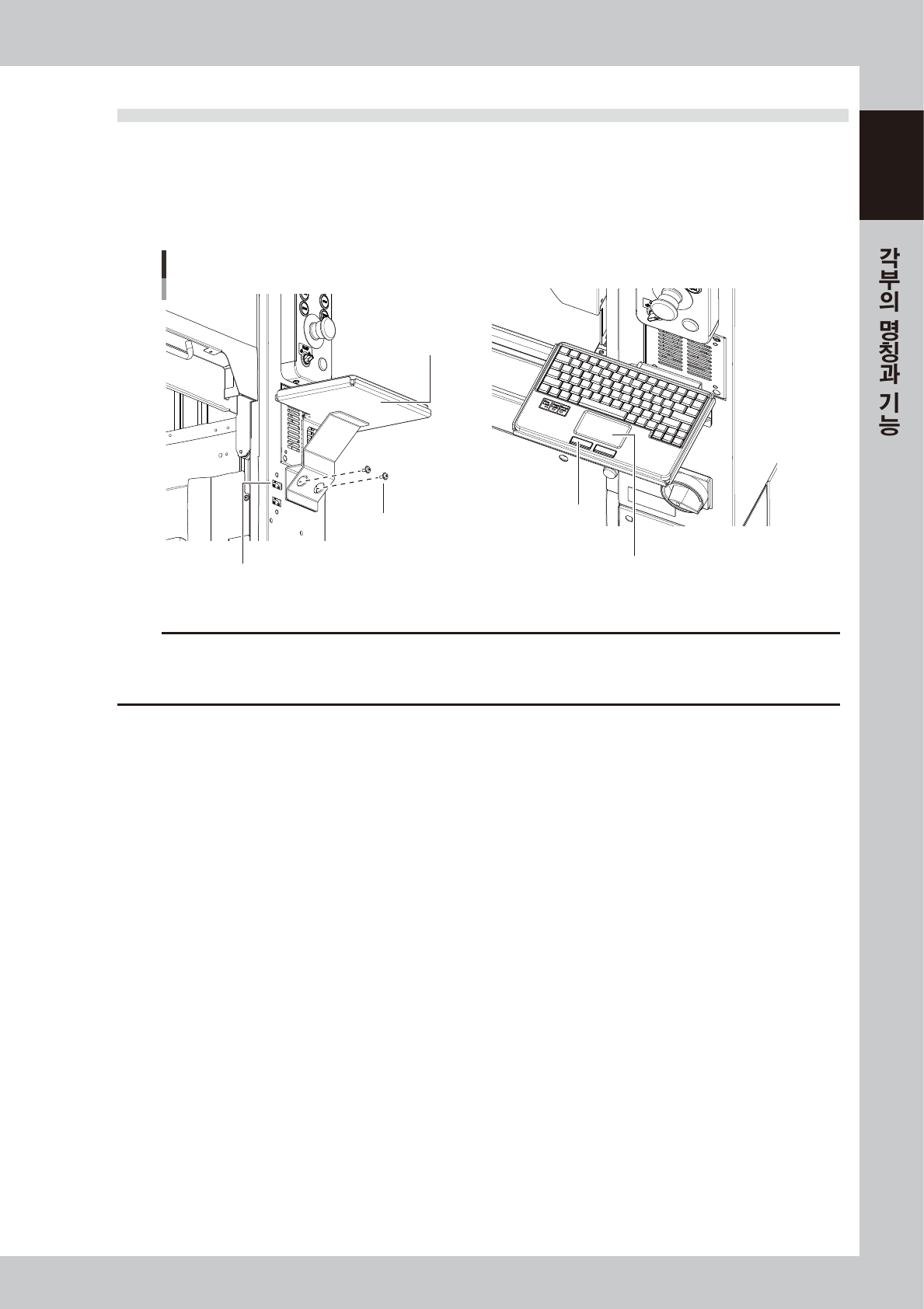

2.2 키보드 ( 옵션 )

본 장비에는 조작과 데이터 편집 등에 사용하는 키보드를 옵션으로 장착할 수가 있습니다.

화면상의 버튼과 파라미터 항목을 선택할 때에는 , 터치 패드에서 커서를 맞추고 좌측버튼을 누릅니다.

(우측 버튼은 사용불가 )

키보드를 사용할 경우는 , 키보드 받침대를 부속되어 있는 고정나사로 본체에 장착하고 , 키보드의 USB 단자를

본체의 USB 포트에 접속합니다.

키보드

키보드 접속용 USBポート

키보드 받침대

키보드 받침대 고정나사

터치 패드

좌우 버튼

27108-KMK-00

주의

윗그림의USB포트는키보드전용입니다 .( 드라이버인스톨이필요없는키보드만지원 )

다른USB 제품은접속하지말아주십시오 .

또한 ,2 개이상의키보드를접속하면배타제어가되지않아서기능정지합니다 .

1-8

2.3 오퍼레이션 패널버튼

오퍼레이션 패널 버튼은 장비의 정면과 배면(옵션) 에 배치되어 있으며 , 조작할 때 자주 사용하는 커맨드를 실

행할 수 있습니다. 각 버튼은, ON 일때 점등합니다.

오퍼레이션 패널 버튼

대차 클램프 스위치

비상정지 버튼

레인전환 스위치

(YSM20WR 듀얼 레인용)

각 조작 버튼

27109-KMK-10

█ 오퍼레이션패널버튼의기능과상태

버튼명 용도 소등 점등

ACTIVE

이조작용패널버튼을유효하게합니다 .

전후에버튼이있는장비에서는동시에사용할수

없습니다 .

・

장비기동후

・

반대쪽패널에권한있음

・

조작권한있음

READY 비상정지를해제하고 ,서보 ON 합니다 .

・

SERVOOFF

( 모터동력 OFF)

・

SERVOON

( 모터동력 ON)

RESET

운전을정지하고 ,기판 (PCB) 생산준비상태로되

돌립니다 .

・

보통운전시 ,정지시

・

RESET 완료시

START( 녹 ) 기판 (PCB) 데이터에따라부품의실장을합니다 .

・

정지시

・

보통운전시

[ 점멸 ]

일시정지 ,스텝운전시

STOP( 적 / 백 )

운전을중단합니다 .( 「START」 버튼으로재개합니

다 .)

・

보통운전시

・

에러발생시

ERRORCLEAR( 황 / 청 ) 에러발생시의버저와화면을클리어합니다 .

・

보통운전시

・

에러발생시

EMERGENCYSTOP

이버튼을누르면비상정지상태로됩니다 .

비상정지를해제할때는오른쪽으로돌립니다 .

스위치명 용도

대차클램프스위치

일괄교환대차의클램프를ON/OFF 합니다 .세팅했을때는ON 으로 ,탈착했을때는OFF 로합니다 .

cATS10 의경우 ,클램프를ON 할수있으나 ,OFF( 언클램프 ) 할수는없습니다 .

레인전환 스위치 조작할 LANE 을 선택합니다 . 1 만 선택 , 2 만 선택 , 1 과 2 를 양쪽 다 선택하는 3 패턴이 있습니다 .

요점

[ACTIVE] 버튼은 장비의 전후에 배치되어 있으나, 동시에 양쪽을 ON 할 수는 없습니다. [READY][START][ERROR CLEAR] 및

[RESET] 버튼은 같은 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .( 단 , [STOP] 버튼은 어떤 상태에서도 사용

가능합니다 .)

키보드는 , 정면 패널의 [ACTIVE] 버튼이 ON 으로 되어있을 때만 유효합니다.

주의

일괄교환대차의탈착은 ,클램프스위치의점멸이완전히끝난후에실시해주십시오 .점멸중에억지로탈착시키면 ,고장의원인이됩니

다.

1-9

3. 헤드 유닛

본 장비에 탑재 가능한 헤드유닛에는 고속범용 헤드인 「HM 헤드유닛」과 이형 헤드인「FM 헤드유닛」의 2 종류

가 있습니다 . 장비의 사양은 , 2 개의 헤드유닛을 사용하는 2 빔 사양과 1 개의 헤드유닛을 사용하는 1 빔 사양을

선택할 수 있습니다 . 또한 , 2 빔 사양의 경우 , 다음 그림과 같이 HM 헤드 /FM 헤드 유닛을 조합해서 사용할 수

도 있습니다 .

헤드 유닛부

헤드유닛의 조합 예

HM헤드 유닛

FM헤드 유닛

■ 2빔 사양 / 앞뒤 HM헤드 유닛

장비 정면

101

110

■ 2빔 사양 / 앞쪽 FM헤드 유닛, 뒤쪽 HM헤드 유닛

헤드번호

■ 1빔 사양 / FM헤드유닛

110

장비 정면 장비 정면

27110-KMK-00
