2-58 2 █ 테이프 의 전 송피치 설정에 대해 서 전 술에서의 설명 과 같 이 , 일 반 적 으로 테이 프의 전송 피치 는 기판데 이터 상 에서 설정 합 니 다 만 , 장 비 에 피더 를 장착 해서 전 송 피 치를 설정 하 는 방 법 도 있 습니 다 . 다 음과 같 이 피더 에 전송 피치 를 설정 하 는 방 법 을 설 명 합니 다 . 또 한 , 하기 의 내용 은 피더 피치 의 운용방법을 …
2-57
2
5
「전송피치」를 설정합니다 .
「F. 전송피치」의 풀다운 메뉴에서 , 사용할 테이프 부품에 맞춰서 전송 피치량을 선택합니다 .
전송피치 설정
[부품] - 「기본」 화면
F. 전송 피치
풀다운 메뉴에서 선택
28230-KMK-00
n
요점
[ 장비설정 ]-「장비정보」-「옵션설정」의「피더피치 지정」이「피더셋업」으로 설정되어 있으면 ,「전송피치」는 표시되지 않습니다.
참고
피더의 기판 데이터 설정에 관한 상세한 내용은,「SS 피더 사용자 매뉴얼」또는 ,「ZS 피더 사용자 매뉴얼」을 참조해 주십시오 .
2-58
2
█
테이프의 전송피치 설정에 대해서
전술에서의 설명과 같이 , 일반적으로 테이프의 전송피치는 기판데이터상에서 설정합니다만 , 장비에 피더를 장착해서
전송피치를 설정하는 방법도 있습니다 . 다음과 같이 피더에 전송피치를 설정하는 방법을 설명합니다 . 또한 , 하기의 내용
은 피더피치의 운용방법을「피더셋업」으로 설정했을 경우의 설명입니다 .
n
요점
「피더셋업」을 실행하기 위해서는 , [ 장비설정 ]-「옵션설정」-「운용」-「피더피치 지정」이「피더셋업」으로 설정되어 있을 필요가
있습니다 . 일반적으로「피더피치 지정」은「기판데이터」로 설정되어 있습니다.
이 설정의 변경은 , 관리자 레벨의 권한이 필요합니다.
피더셋업에는 , 테이프 세팅 스테이션 / 외장 셋업용 전원 스테이션을 사용해서 피더에 전송피치를 설정하는 방법과 ,
마운터에 피더를 장착해서 전송피치를 설정하는 2 가지의 방법이 있습니다 .
█
각 스테이션을 사용해서 전송 피치를 설정하는 방법
다음과 같이 테이프 세팅 스테이션 / 외장 셋업용 전원 스테이션에서 , 테이프 전송 피치를 설정하는 방법에 대해서 설명합
니다 .
1
테이프 부품의 전송 피치를 확인합니다 .
사전에 테이프 부품의 전송 피치량을 확인해 둡니다 .
2
피더를 장착합니다 .
테이프 세팅 스테이션 / 외장 셋업용 전원 스테이션의 제일 좌측의 세팅위치에 피더를 장착합니다 .
3
피더의 테이프 전송피치를 확인합니다 .
디스플레이에 현재의 피치가 표시되므로 , 수치를 확인해 주십시오 .

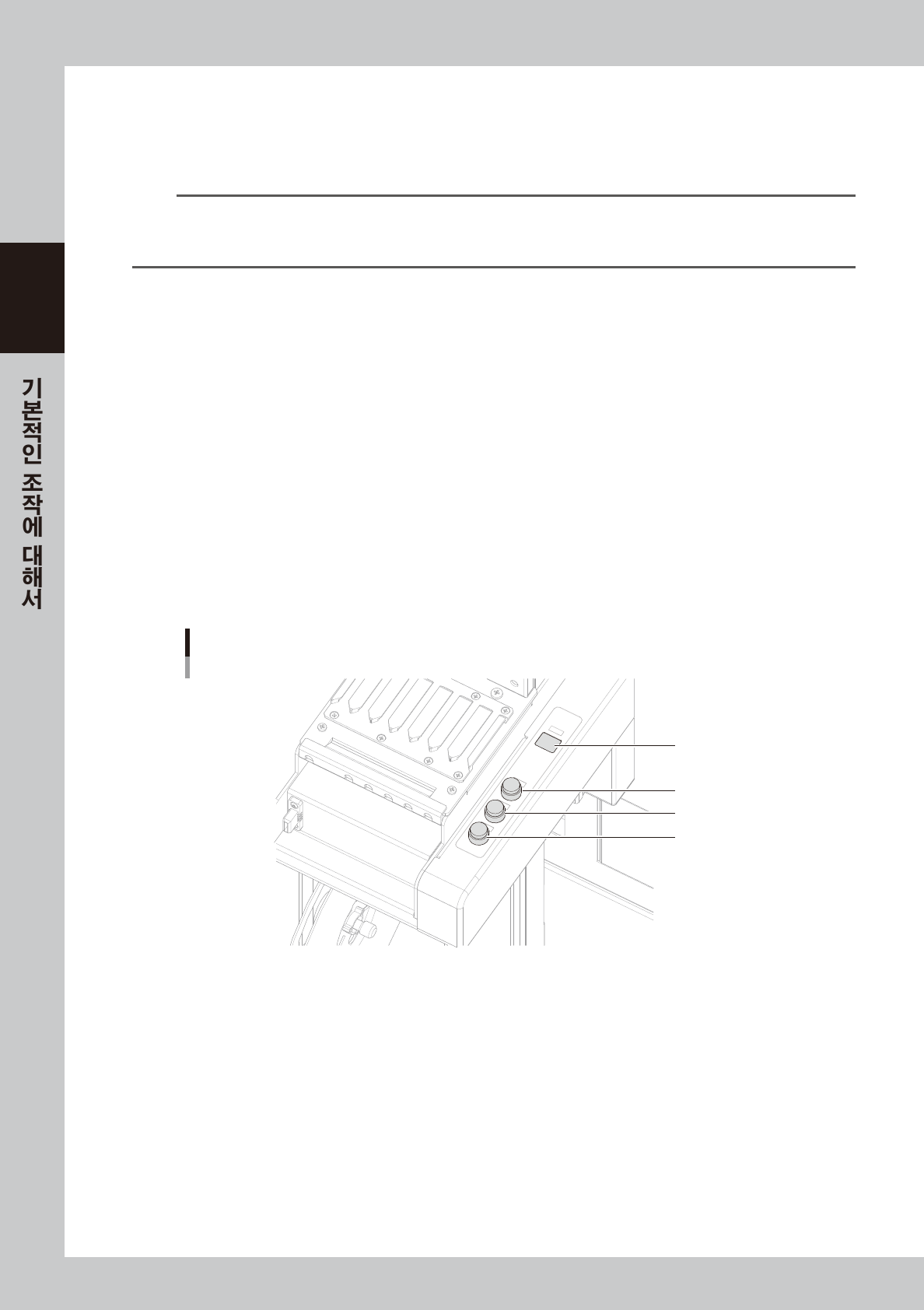

테이프 전송 피치
디스플레이와 각 버튼
「SET」 버튼
「DOWN」 버튼
「UP」 버튼
디스플레이
27223-KMK-00
4
테이프 전송 피치를 설정합니다 .
「UP」버튼 또는「DOWN」버튼을 눌러서 , 세팅한 부품에 맞는 전송피치로 설정한 후 ,「SET」버튼을
눌러서 결정해 주십시오 .
2-59
2
5
테이프의 전송을 확인합니다 .
피더 본체의「FUNC」+「FEED」버튼을 동시에 눌러서 , 테이프가 설정된 피치로 보내지는지 확인합니다 .
참고
테이프 세팅 스테이션 /외장 셋업용 전원 스테이션에 ZS 피더를 장착한 경우, 「FUNC+FEED」버튼으로의 테이프 전송은,
반드시 설정한 전송 피치량으로 전송되는 것은 아닙니다 . 본 장 「4.1.1 테이프 부품의 세팅」의 전송량 설정을 참조하십시오 .

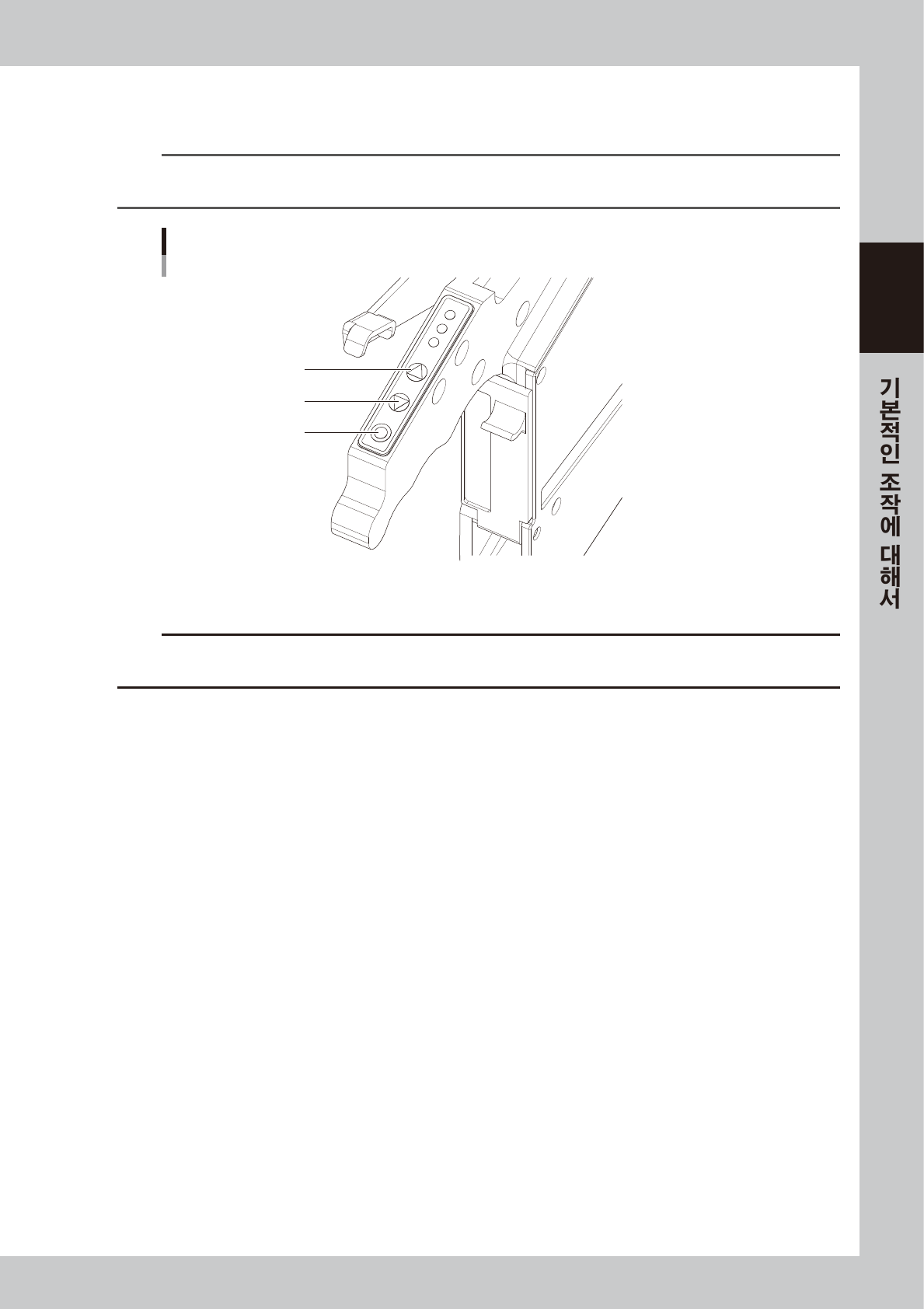

「FEED」 「BACK」 「FUNC」 버튼
「FUNC」 버튼
「BACK」 버튼
「FEED」 버튼
27224-KMK-00
c
주의
부품을대기위치에되돌릴때에는 ,반드시 「BACK」 버튼을2 회이상누른후에 , 「FEED」 버튼을눌러서부품을대기위치에맞춰주십
시오 . 「BACK」 버튼으로만부품을대기위치에맞추면 ,제일처음에흡착하는부품에흡착틀어짐이발생합니다 .
